Описание и характеристики

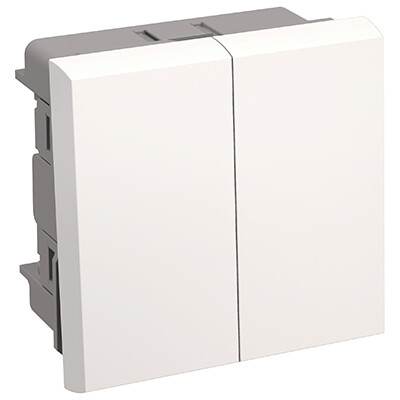

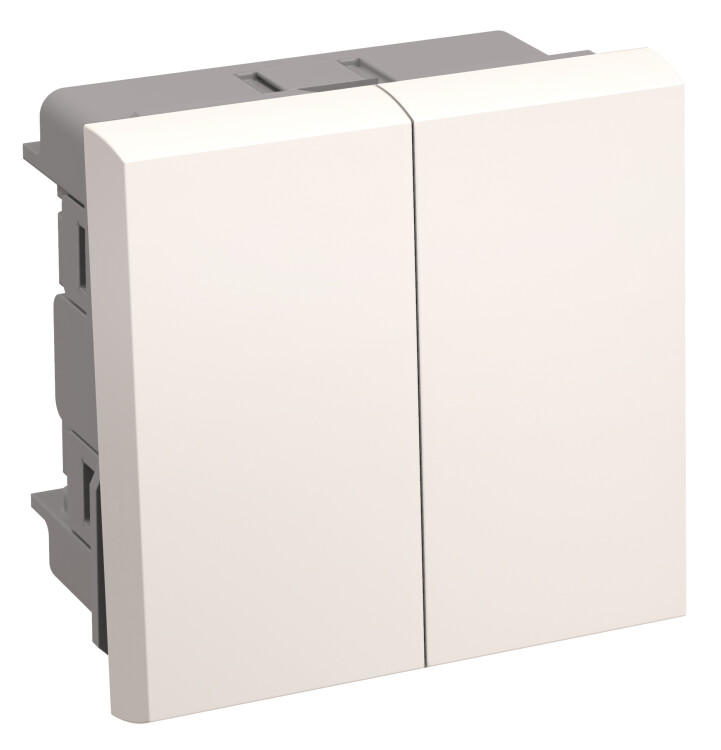

Выключатель двухклавишный ВК1-22-00-П IEK "Праймер" (10 А, IP20), белый
Электроустановочные изделия универсальной модульной системы 45 х 45 применяются для монтажа в кабель-каналы "Праймер" или коробки КМКУ, обеспечивают подключение силового и слаботочного оборудования.
Выключатели типа ВК серии "Праймер" устанавливаются в кабель-каналы "Праймер" или в коробки универсальные типа КМКУ, либо монтируются в стену скрытым способом.
Преимущества
- Электробезопасность.
- Надежное крепление в монтажных аксессуарах кабель-канала "Праймер".
- Удобный и быстрый монтаж.
- Легкий демонтаж.

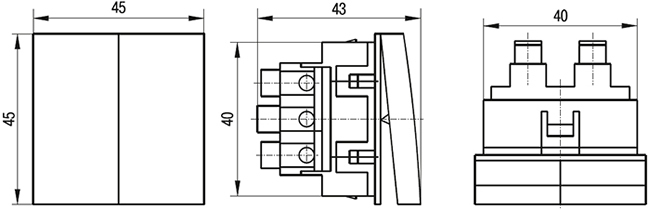

Размеры
Материалы и цвета
| Цвет клавиш | Белый (RAL 9010) |
| Тип поверхности клавиш | глянцевый |
| Материал клавиш | термопласт |
Технические характеристики
| Артикул | CKK-40D-VD2-K01 |
| Тип изделия | выключатель двухполюсный |
| Количество клавиш | 2 |
| Конструктивное исполнение | модульное, механизм с клавишей |
| Номинальное напряжение, В | АС 250 |
| Частота тока, Гц | 50 |
| Номинальный ток нагрузки Ie ламп накаливания и люминесцентных ламп, А | 10 |
| Количество модулей | 2 |
| Наличие подсветки | нет |
| Температура эксплуатации, °C | -15... +35 |
| Среднее значение относительной влажности воздуха, не более, % | 90 |
| Степень защиты от пыли и влаги | IP20 |
| Группа механического исполнения | М3 (ГОСТ 17516.1) |
| Способ крепления | в распор и на шурупах |
| Тип зажимов | винтовой |
| Максимальное сечение присоединяемых проводников, кв.мм | 2,5 |
| Вес изделия, г | 46 |
| Срок службы, не менее, лет | 15 |
Монтаж
Монтаж выключателей может производиться в кабель-каналы серии "Праймер", в коробки универсальные типа КМКУ или в стену.
Монтаж в кабель-канал
- Монтаж производится с помощью пластикового суппорота для кабель-каналов (приобретается отдельно).
Суппорт является универсальным для кабель-каналов серии "Праймер" типоразмеров 80 х 40 мм, 100 х 40 мм, 100 х 60 мм, при этом суппорт устанавливается горизонтально в кабель-канал 80 х 40 мм и вертикально в кабель-каналы 100 х 40 мм, 100 х 60 мм.
- Для монтажа выключателя в крышке кабель-канала необходимо сделать проем шириной 60 мм (при вертикальном расположении суппорта) либо 75 мм (при горизонтальном расположении суппорта).
Суппорт с выключателем устанавливается на направляющие короба кабель-канала, удерживающие крышку.
- Поверх смонтированного выключателя устанавливается декоративная рамка (приобретается отдельно).
Монтаж в коробку КМКУ или в стену
- Для монтажа выключателя в коробку КМКУ или в стену используется металлический суппорт (приобретается отдельно).
Выключатель устанавливается на металлический суппорт, после чего суппорт фиксируется в коробке КМКУ с помощью двух винтов, либо в отверстии стены с помощью боковых распорных лапок.
- Поверх смонтированного выключателя устанавливается декоративная рамка.
Схема электрическая
