Описание и характеристики

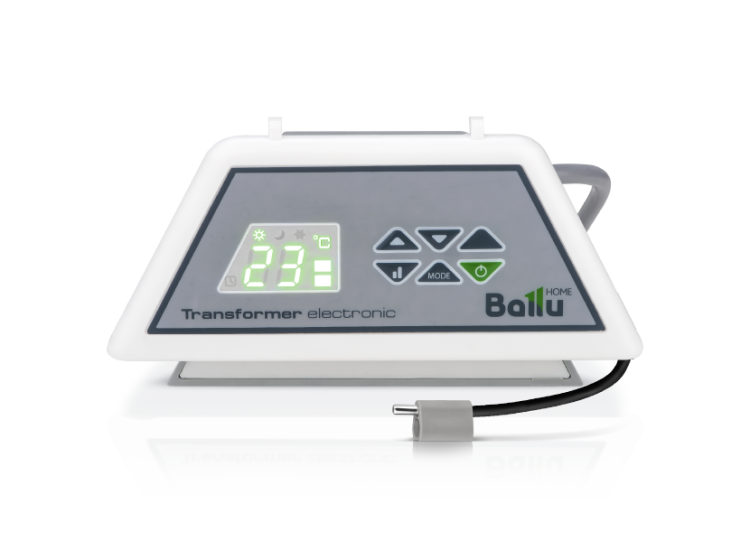

Блок управления электронный Ballu Transformer Electronic Inverter BCT/EVU-E для конвектора Evolution Transformer
Конвекторы-трансформеры Evolution Transformer - инновационное решение от Ballu.
Применяются для обогрева помещений различного типа: городских квартир, загородных домов, дач, офисов, магазинов и др.
Благодаря технологии Transformer System, можно выбирать различные варианты комплектации и управления прибором: отопительный модуль необходимой мощности, блок управления с необходимыми функциями, а также дополнительные аксессуары на выбор, например, комплект шасси для напольной установки, съемный модуль Wi-Fi и др.
Блок BCT/EVU-E управления электрическим конвектором предназначен для использования с отопительными модулями Evolution Transformer.
Блок поставляется в собранном виде.
Обогреватель вместе с блоком управления эффективно работает в помещениях со средним уровнем теплоизоляции и выше.
Блок управления позволяет управлять работой электрического конвектора, задавать мощность нагрева, а также выставлять желаемую комфортную температуру, которая поддерживается автоматически.
Преимущества
- Уникальный выносной термодатчик.
Контроль температуры с точностью до 0,1 °С.
- 3 режима работы: комфортный, экономичный, антизамерзание.
- 2 режима мощности.
- Функция "Родительский контроль".
- Функция "Таймер на отключение" (до 24 часов).
Размеры и вес
| Длина, мм | 186 |
| Ширина, мм | 83 |
| Глубина, мм | 83 |
| Вес, кг | 0,38 |
Устройство блока управления
 |
1 - панель управления. |

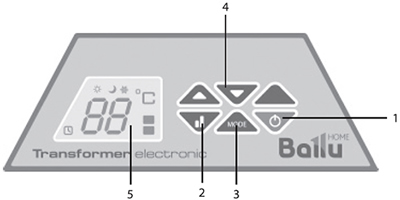

Панель управления
 |
1 - кнопка включения / выключения. 2 - кнопка выбора полной / половинной мощности обогрева. 3 - кнопка выбора режима работы. 4 - кнопки управления температурой / таймером. 5 - LED-дисплей. |

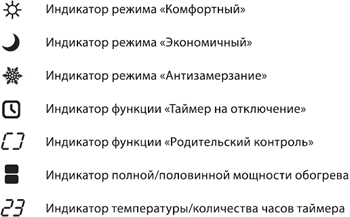

Обозначение индикаторов на led-дисплее:
Режимы работы и функции
- Включение прибора.
- Вставьте вилку в розетку.
- Нажмите кнопку для включения прибора.
- Если функция таймера отключена, то на дисплее отобразится комнатная температура.
Температура, установленная на заводе, составляет +24 °С.
- Режимы работы: комфортный, экономичный, антизамерзание.
При нажатии кнопки Mode режимы поочередно по кругу меняются.
При переключении режимов на дисплее загорается соответствующий значок.
- Режим "Комфортный" - это режим работы с заданной пользователем температурой (от +5 до +35 °С) .
Данный режим включается автоматически, если не выбран другой.
Последняя заданная температурная установка принимается за активную.
- Режим "Экономичный".
В данном режиме конвектор поддерживает температуру на уровне на 4 °С ниже, чем задана в комфортном режиме.
- Режим "Антизамерзание" - температура держится на уровне +5 °С.
- Функция "Таймер на отключение" (до 24 часов) позволяет автоматически выключить обогреватель через заданное время.
Когда заданное время истечет, система автоматически отключит обогреватель, переведя его в режим ожидания с отключением нагрева.
- Функция "Родительский контроль" блокирует все кнопки на панели управления.
- Функция Auto Restart Resume.
При кратковременном отключении электричества и дальнейшем его включении конвектор автоматически переходит в рабочий режим, с сохранением последнего режима работы прибора (полная / половинная мощность) и установленной температуры (в случае если был установлен таймер, то установленное время отключения сохраняется).
Если в момент отключения питания прибор находился в режиме ожидания, то при возобновлении подачи электричества останется в этом же режиме.
- Функция полной / половинной мощности обогрева позволяет изменять рабочую мощность нагревательного элемента прибора.
- Функция защиты от перегрева.
Прибор оборудован автоматическим выключателем, который активируется при достижении верхнего предела температуры.
Обогреватель выключается автоматически в случае перегрева.
После устранения источника перегрева, обогреватель включится автоматически.
- Выключение прибора.
Чтобы выключить прибор, зажмите кнопку питания на несколько секунд в любом режиме работы.
Технические характеристики
| Наименование | блок управления BCT/EVU-E для электрического конвектора |
| Номинальное напряжение, В | 220 - 240 |
| Номинальная частота тока, Гц | 50 |
| Вид управления | электронный |
| Тип термостата | электронный |
| Тип дисплея | цифровой |
| Количество режимов работы | 3 (комфортный, экономичный, антизамерзание) |
| Количество режимов мощности | 2 (полная, половинная мощность) |
| Наличие подсветки дисплея | есть |
| Наличие индикации включения | есть |
| Наличие индикации температуры нагрева | есть |
| Степень защиты от пыли и влаги | IP24 |
| Класс защиты от поражения электрическим током | I |
| В комплекте | крепежный болт |
Установка блока управления
- Вставьте разъём электроподключения на блоке управления в соответствующий разъём на конвекторе.
Обратите внимание, что разъем электроподключения может быть вставлен только в одном положеии, когда специальная защелка находится справа.
- Убедитесь, что соединение надежно и разъём блока управления полностью закреплен в конвекторе.
Если разъём вставлен до конца, то должен раздаться щелчок.
- Закрепите нижнюю часть блока управления на задней крышке конвектора, вставив направляющие выступы в соответствующие пазы на конвекторе.
- Вставьте фиксатор блока управления в соответствующий паз на конвекторе таким образом, чтобы он оказался полностью утоплен.
Убедитесь, что между блоком управления и задней крышкой конвектора нет щелей.
- Дополнительно закрепите блок управления на конвекторе с помощью болта (входит в комплект).
Примечание
При настенной установке обогревателя термостат, расположенный на кабеле питания, не должен находиться между прибором и стеной для точного контроля температуры.
