Описание и характеристики

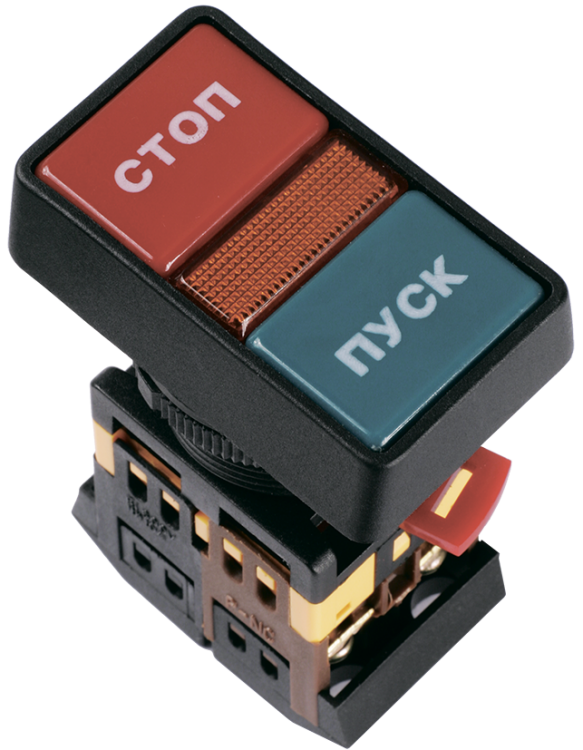

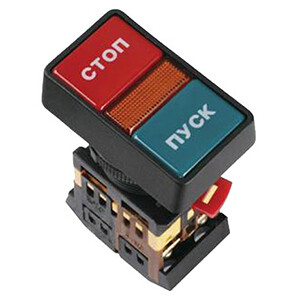

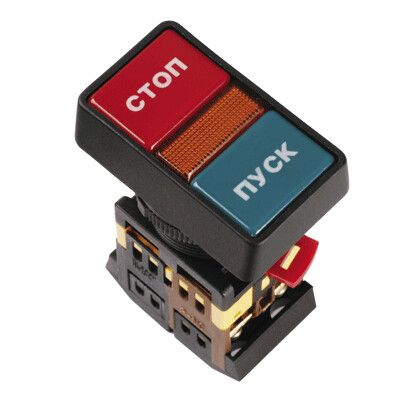

Кнопка управления "Пуск - Стоп" РРВВ-30N IEK (1з + 1р, установочный d 30 мм) с подсветкой (неон 230 В), красный / зеленый
Кнопочный сдвоенный выключатель (пост) "Пуск - Стоп" предназначен для оперативного управления контакторами в электрических цепях переменного тока напряжением до 660 В частотой 50 Гц и постоянного тока напряжением до 440 В.
Применяется в электрощитовом, промышленном, технологическом оборудовании и на объектах энергоснабжения.
Монтируется на щит или на панель.
Соответствует требованиям ГОСТ IEC 60947-1, ГОСТ IEC 60947-5-1.
Преимущества
- Высокая надежность.
- Простота монтажа.

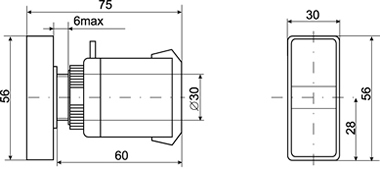

Размеры
Материалы и цвета
| Цвет кнопки | Красный, Зеленый |
| Материал основания | пластик |
Особенности конструкции
- Кнопка состоит из двух узлов: быстросъемной головки и контактного модуля.
- Колпачок просто надевается на кнопку и прижимается креплением кнопки к панели.
- Контактный модуль присоединяется к блоку кнопки за счет фиксации пластмассовым флажком.
- Модернизированная конструкция нажимного элемента исключает самопроизвольное выпадание.
- Подключение подводящих проводников производят винтовыми зажимами с тарельчатыми шайбами, которые обеспечивают надежную фиксацию проводов.
- Источник подсветки - съемная неоновая лампа. Возможна замена неоновой лампы светодиодной матрицей.
- Быстросъемная головка позволяет быстро производить замену лампы.
Технические характеристики
| Артикул | BBD21-PPBB-K51 |
| Тип изделия | кнопочный сдвоенный выключатель (пост) |
| Конструктивное исполнение | со съемным контактным блоком |
| Контакты | 1 замыкающий + 1 размыкающий |
| Наличие подсветки | съемная неоновая лампа 230 В~, цоколь BA9S |
| Номинальное рабочее напряжение переменного тока, В | 48 / 120 / 230 / 400 / 660 |
| Номинальное рабочее напряжение постоянного тока, В | 24 / 48 / 110 / 220 / 440 |
| Категория применения | АС-15 (переменный ток) / DC-13 (постоянный ток) |
| Номинальное напряжение по изоляции Ui, В | 660 |
| Номинальный тепловой ток Ith, А | 10 |
| Номинальный ток контактов при АС 48 и 120 В, А | 10 |
| Номинальный ток контактов при АС 230 В, А | 7,5 |
| Номинальный ток контактов при АС 400 В, А | 4,5 |
| Номинальный ток контактов при АС 660 В, А | 2,5 |
| Номинальный ток контактов при DС 24 В, А | 10 |
| Номинальный ток контактов при DС 48 В, А | 5 |
| Номинальный ток контактов при DС 110 В, А | 2,5 |
| Номинальный ток контактов при DС 220 В, А | 1,3 |
| Номинальный ток контактов при DС 440 В, А | 0,6 |
| Потребляемый ток лампы, мА | ?1 |
| Электрическая износостойкость, циклов В-0 х 106 | 0,3 (переменный ток) / 0,25 (постоянный ток) |
| Механическая износостойкость, циклов В-О х 106 | 0,6 |
| Диапазон рабочих температур, °С | -10... +40 |
| Степень защиты от пыли и влаги (ГОСТ 14254) | IP40* (с наружной стороны) / IP00 (со стороны зажимов) |
| Степень загрязнения | 3 |
| Тип монтажа | встраиваемый |
| Установочный диаметр, мм | 30 |
| Способ подключения | винтовое соединение |
| Максимальная присоединительная способность контактных зажимов | 2 х 2,5 кв.мм |
| Класс защиты от поражения электрическим током | II |
| Срок службы, лет | 10 |
* Возможна установка кнопки управления в пластиковый корпус поста КП (приобретается отдельно) для обеспечения степени защиты от пыли и влаги IP54.
Схема электрическая
