КВВГнг(А)-FRLS 5*1 кабель контрольный Кабель ГОСТ

(индекс FR в марках кабелей означает огнестойкость (Fire Resistance)-->

КВВГнг- FRLS, КВВГЭнг-FRLS (ТУ 16.К71-337-2004)

Кабели контрольные с медными жилами огнестойкие, не распространяющие горение, с низким дымо- и газовыделением (индекс FR в марках кабелей означает огнестойкость (Fire Resistance), индекс LS в марках означает низкое дымо- и газовыделение (Low Smoke)).

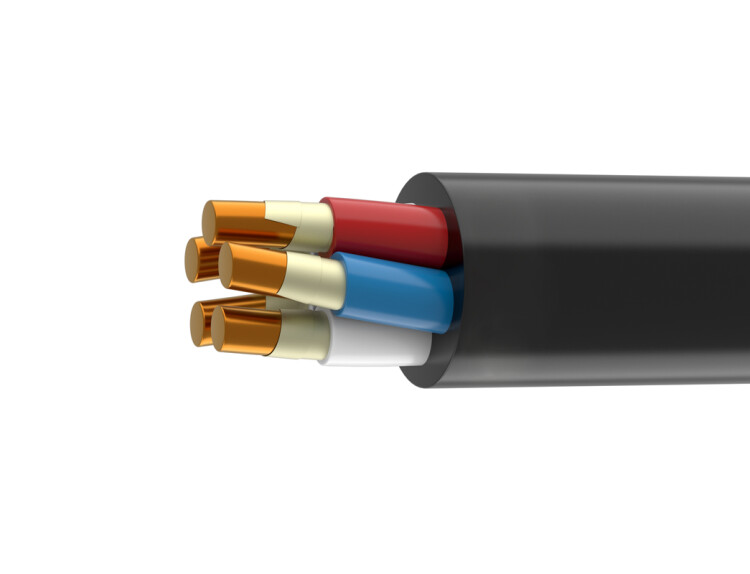

Конструкция:

1. Токопроводящая жила – из медной проволоки.
2. Термический барьер - из слюдосодержащей ленты.
3. Изоляция – из поливинилхлоридного пластиката пониженной пожароопасности.
4. Внутренняя оболочка – из поливинилхлоридного пластиката пониженной пожароопасности.

Для кабелей марки КВВГЭнг -FRLS

5. Разделительный слой из поливинилхлоридного пластиката пониженной пожароопасности.
6. Экран - в виде обмотки из медной фольги или медной ленты номинальной толщиной не менее 0,06 мм с перекрытием не менее 30%,обеспечивающим сплошность экрана при допустимых радиусах изгиба кабеля.
7. Термический барьер - из слюдосодержащей ленты.
8. Наружная оболочка - из поливинилхлоридного пластиката пониженной пожароопасности.

Контрольные кабели имеют цифровую или цветную маркировку всех изолированных жил, обеспечивающую возможность идентификации каждой жилы при монтаже.

Применение:

Кабели предназначены для передачи и распределения электрической энергии и электрических сигналов в стационарных электротехнических установках при переменном напряжении до 1000 В частотой до 100 Гц и постоянном напряжении до 1000 В. Для общепромышленного применения и на атомных станциях (АС) вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97(ПНАЭ Г-01-011) при поставках на внутренний рынок и на экспорт, в том числе в страны с тропическим климатом.

Кабели предназначены для прокладки в кабельных сооружениях и помещениях, в том числе во взрывоопасных зонах всех классов, кроме взрывоопасных зон класса В.

Технические характеристики:

• Вид климатического исполнения В, категории размещения 5 по ГОСТ 15150-69.
• Допустимая температура нагрева жил кабелей при эксплуатации - не более 70°С
• Прокладка без предварительного подогрева при температуре - не ниже -15°С
• Предельная температура по условиям невозгорания кабелей при коротком замыкании - не более 400°С
• Кабели не должны распространять горение при испытании в пучках по ГОСТ МЭК 332-3-96 или ГОСТ 12176-89, раздел 3,категорияА
• Дымооборазование при горении и тлении кабелей не должно приводить к снижению светопроницаемости в испытательной камере - более чем на 40%
• Огнестойкость кабелей - не менее 90мин
• Срок службы кабелей - не менее 30лет
• Срок хранения в закрытых помещениях - 10 лет, на открытых площадках - не более 2 лет.
• Гарантийный срок эксплуатации кабелей – 3 года на кабели контрольные

Коды ОКП:

35 6314 5500 – для кабелей КВВГнг – FRLS

35 6314 5600 – для кабелей КВВГЭнг – FRLS
