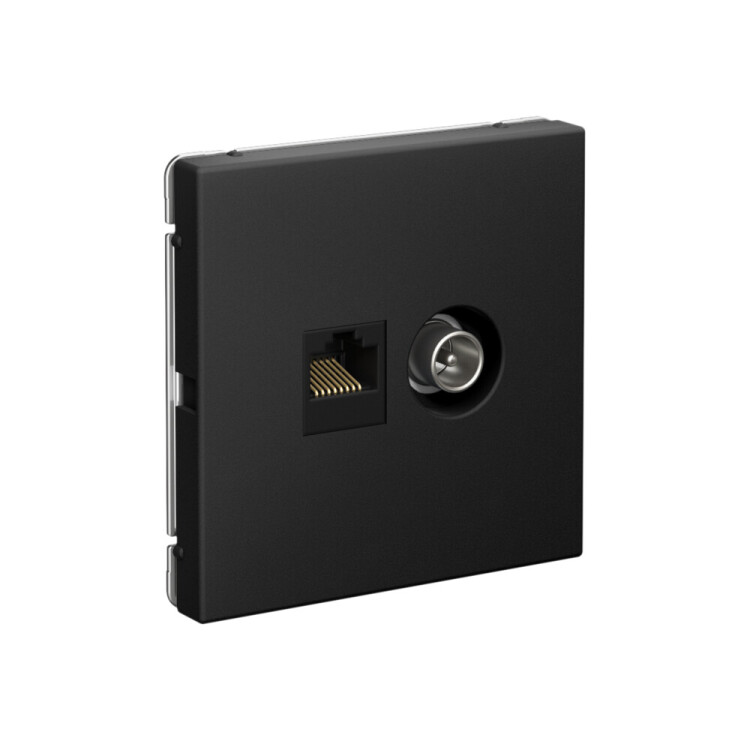

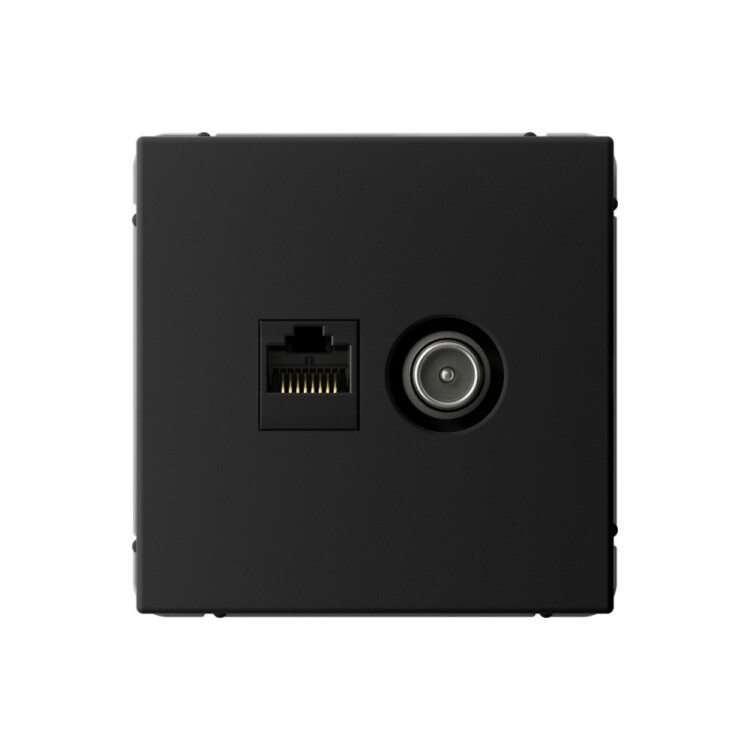

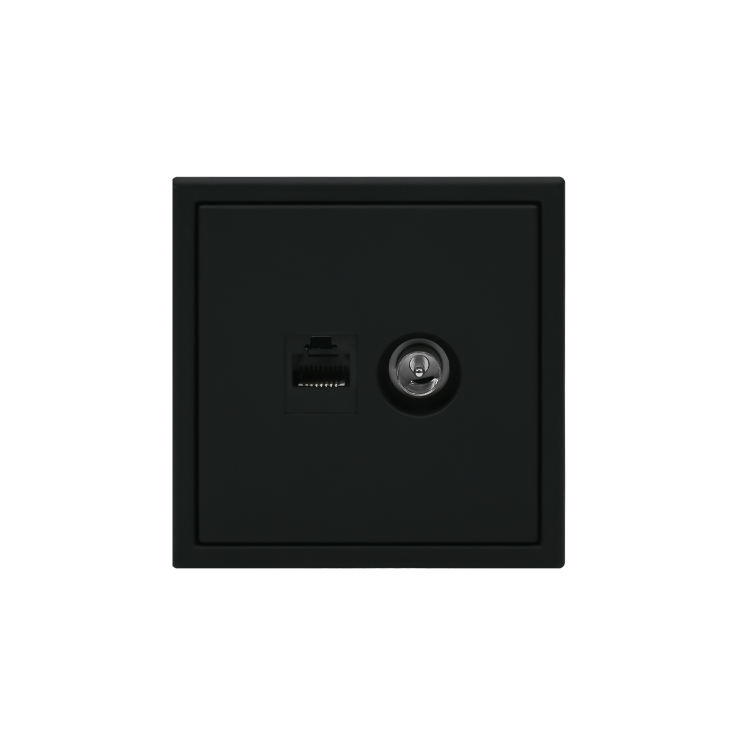

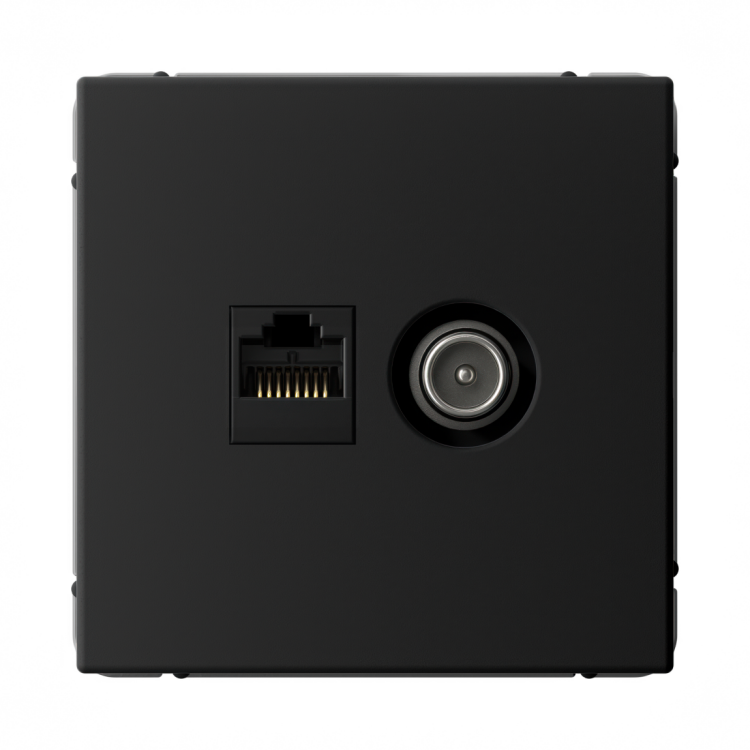

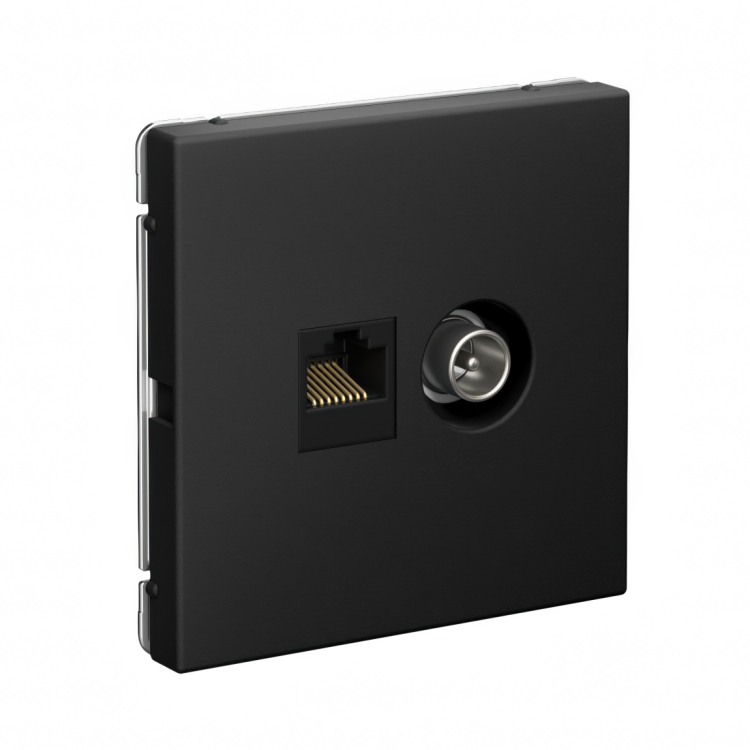

Розетка двойная TV + RJ45 cat.5E Systeme Electric GAL001089 ArtGallery (IP20) скрытой установки, карбон
Основной особенностью серии электроустановочных изделий ArtGallery от Systeme Electric является ее облик:
комфортный минимализм в сочетании с прагматичной функциональностью.
Скругленные углы с едва заметным радиусом 2 мм - это оригинальная деталь и основная идея концепции формы квадрата ArtGallery.
Все продукты серии ArtGallery отличаются элегантным дизайном и высоким качеством исполнения, что делает их надежным и эффективным выбором для любого интерьера.
ArtGallery - это не просто продукты, а произведения искусства в электротехнике, которые придают пространству изысканность и обеспечивают высокий уровень комфорта.
Палитра из 12 цветов позволяет использовать ArtGallery в различных дизайнерских решениях.
Тонкие и стильные рамки до пяти постов без перегородок в комбинации с механизмами формируют единое полотно.
Преимущества
- Лицевые детали выполнены из качественного ABS пластика, устойчивого к царапинам и ультрафиолетовому излучению.
- Благодаря специальному адаптеру любая функция серии AtlasDisign может комбинироваться с рамками новой серии ArtGallery.
- Использование переходников позволяет избежать необходимости полной замены электрооборудования при смене серии.
Размеры

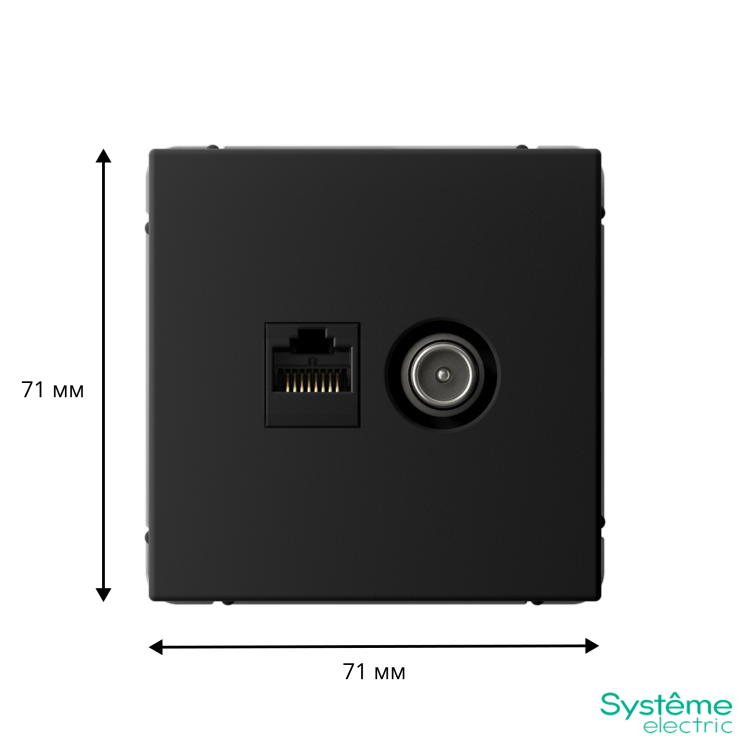

| Высота корпуса, мм | 71 |
| Ширина корпуса, мм | 71 |
| Глубина внешней части, мм | 12 |
| Общая глубина, мм | 33 |
| Ширина механизма, мм | 55 |
Материалы и цвета
| Цвет лицевой панели | Карбон* |
| Тип поверхности лицевой панели | матовый |
| Материал лицевой панели | ABS пластик |
* Насыщенный и глубокий оттенок черного, придающий изысканность и роскошь интерьеру.
Этот цвет, воплощающий в себе элегантность и стиль, широко используется в дизайне для создания выразительных и утонченных акцентов.
Карбон подчеркивает драматичность и глубину пространства, что делает его популярным выбором для декоративных элементов.
Технические характеристики
| Тип изделия | розетка информационная |
| Исполнение | механизм с суппортом и лицевой панелью, без рамки |
| Количество постов | 2 |
| Тип разъемов | компьютерный RJ45 cat.5Е / телевизионный |
| Калибр кабеля по AWG для компьютерного разъема | 22 - 24 |
| Номинальное напряжение компьютерного разъема, В | 60 |
| Рабочий ток компьютерного разъема, А | 0,35 |
| Контактные зажимы компьютерного разъема | для проводов с диаметром токопроводящих жил от 0,4 до 0,8 мм |
| Рабочая частота TV разъема, МГц | 5 - 862 |
| Наличие поля для надписи | нет |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Тип монтажа | скрытая установка |
| Способ крепления | в распор (лапками) / винтами |
Монтаж и подключение
Монтаж и подключение разъема RJ45
- Снять крышку путем отжатия лезвием отвертки, вставленной в паз нижней или верхней стенки накладки.
- Снять RJ45 разъем с основания путем отжатия фиксирующей защелки.

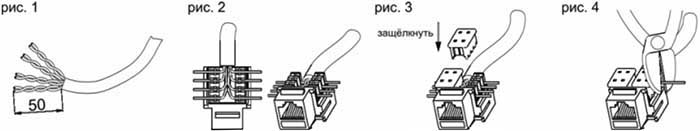

- Зачистить кабель, удалив внешнюю изоляцию на 50 мм, освободить провода (рис.1).
- Разместить провода (рис. 2) согласно таблице подсоединения компьютерных разъемов (не рекомендуется расплетать витую пару более чем на 13 мм).
- Закрепить провода пластиковыми зажимами (рис. 3).
- При необходимости обрезать концы проводов (рис. 4), выступающие за габариты пластикового зажима.
- Установить разъем в основание путем защелкивания фиксирующей защелки.
Монтаж телевизионной розетки
- При использовании коаксиального кабеля с центральным проводом следует снять изоляцию на конце кабеля в соответствии с нижеприведенным рисунком.
- Для кабеля диаметром менее 7 мм выверуть экранирующую фольгу поверх оплетки.
- Для кабеля диаметром более 7 мм не выворачивать экранирующую фольгу.
- Вставить центральный провод в механизм и закрепить винтом.
- Прижать пластиной экранирующую фольгу и закрепить винтом.
- Закрепить механизм в монтажной коробке с помощью винтов или лапок.
- Установить рамку.
