Описание и характеристики
ПЩ (ТУ 16-705.467-87)

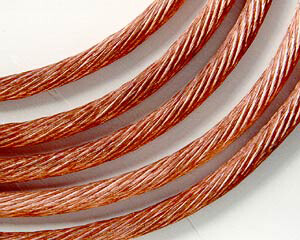

Провод гибкий неизолированный из медных проволок.
Конструкция:
Провода скручены правильной скруткой. Направление скрутки отдельных стренг и пучков и направление скрутки провода взаимопротивоположны. Направление скрутки внешнего повива - левое.
Провода поставляются в отожженном состоянии и не имеют окисленной поверхности.
Применение:
Провод ПЩ нормальной и особой гибкости предназначен для применения в качестве соединения щеток электрических машин с контактными клеммами.
Технические характеристики:
- Климатическое исполнение проводов: В, категории размещения 2 по ГОСТ 15150-69
- Провода стойки к изменению рабочей температуры окружающей среды:от -60°С до
+230°С
- Провода стойки к воздействию относительной влажности воздуха 100% при
температуре: +35 С
- Провода стойки к воздействию атмосферного давления: от 133·10-4 кПа до 294 кПа
- Провода стойки к воздействию росы, инея, дождя, морского тумана, солнечного излучения, песка, плесневых грибов
- Провода стойки к воздействию вибрационных нагрузок, линейного ускорения,
многократных ударов
- Минимальная наработка проводов при нормальных климатических условиях 10000
часов, при повышенных температурах для проводов сечением более 1.5 мм2:
до 100°С - 5000 ч
до 125°С - 1000 ч
до 150°С - 300 ч
до 200°С - 200 ч
до 230°С - 230 ч
- Срок службы проводов: не менее 15 лет
- Разрывное усилие проводов соответствует указанным в таблице:
| Номинальное сечение провода, мм2 | Разрывное усилие, Н, не менее |
|---|---|
0.75 |
139.6 |
1.00 |
170.9 |
1.25 |
213.7 |
1.50 |
279.2 |
1.60 |
299.1 |
2.00 |
384.6 |
2.50 |
448.7 |
3.20 |
598.2 |
4.00 |
718.7 |
6.00 |
1088.9 |
8.00 |
1497.2 |
10.00 |
1769.4 |
12.50 |
2235.0 |
16.00 |
3094.0 |
