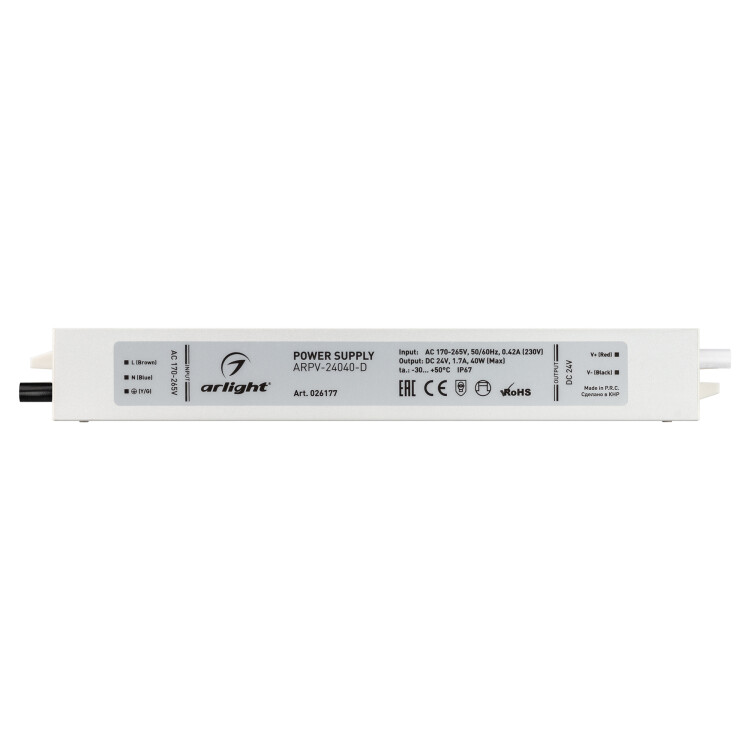

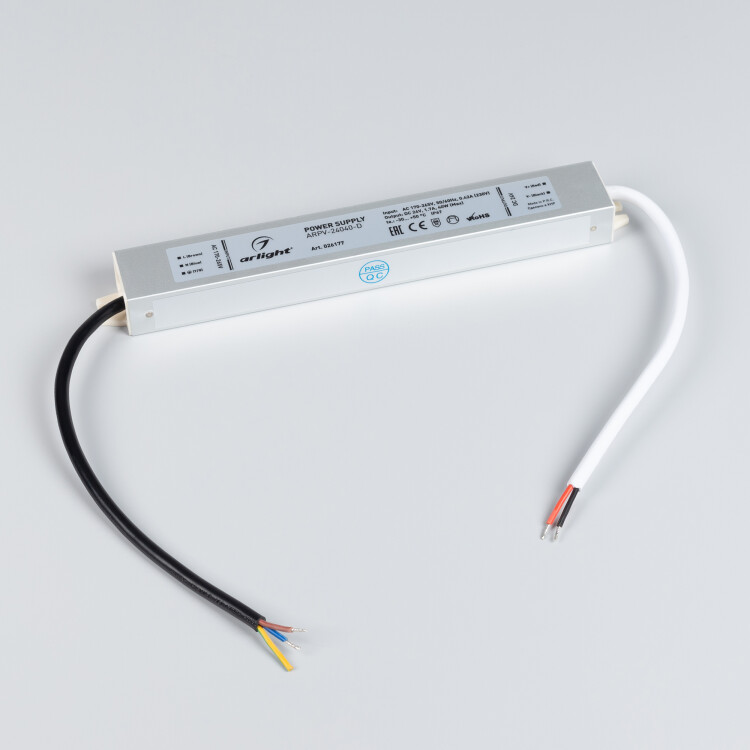

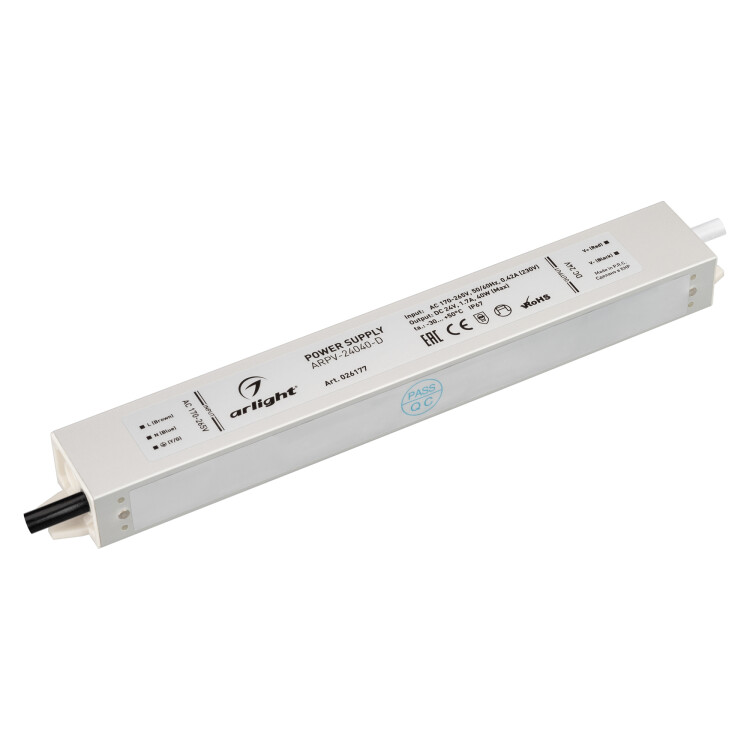

Блок питания Arlight ARPV-24040-D (24 В, 1,7 A, 40 Вт, IP67)
Источники питания Arlight серии ARV-D предназначены для преобразования переменного напряжения электрической сети в постоянное стабилизированное напряжение.
Используются для питания светодиодной ленты и другого светодиодного оборудования, требующего питания стабилизированным напряжением.
Герметичный корпус со степенью защиты от пыли и влаги IP67 позволяет использовать источники на открытом воздухе под навесом или в помещении.
Преимущества
- Высокая стабильность выходного напряжения.
- Высокий КПД.
- Защита от перегрузки, короткого замыкания и перегрева.
- Алюминиевый корпус обеспечивает эффективное естественное охлаждение.
- Проверка 100 % изделий на заводе при максимальной нагрузке.

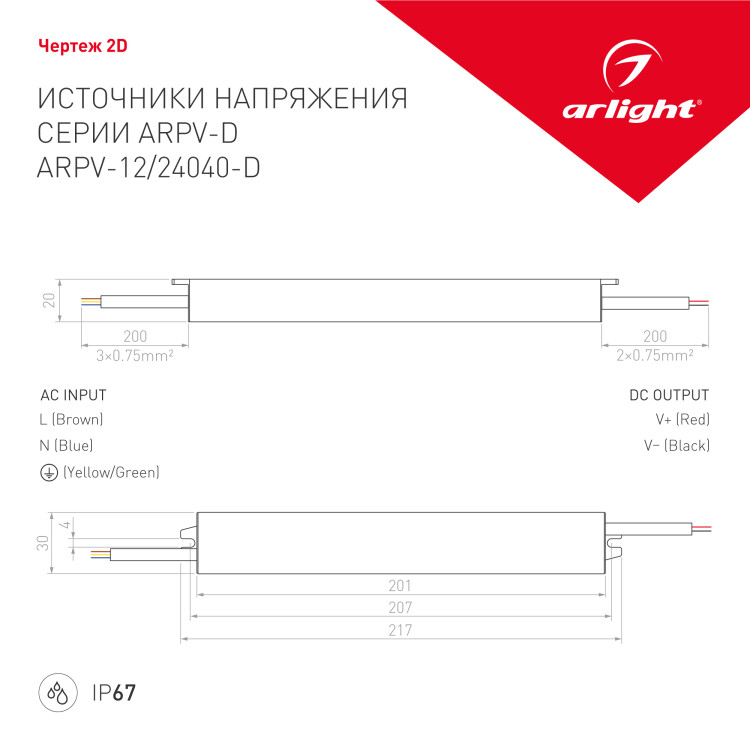

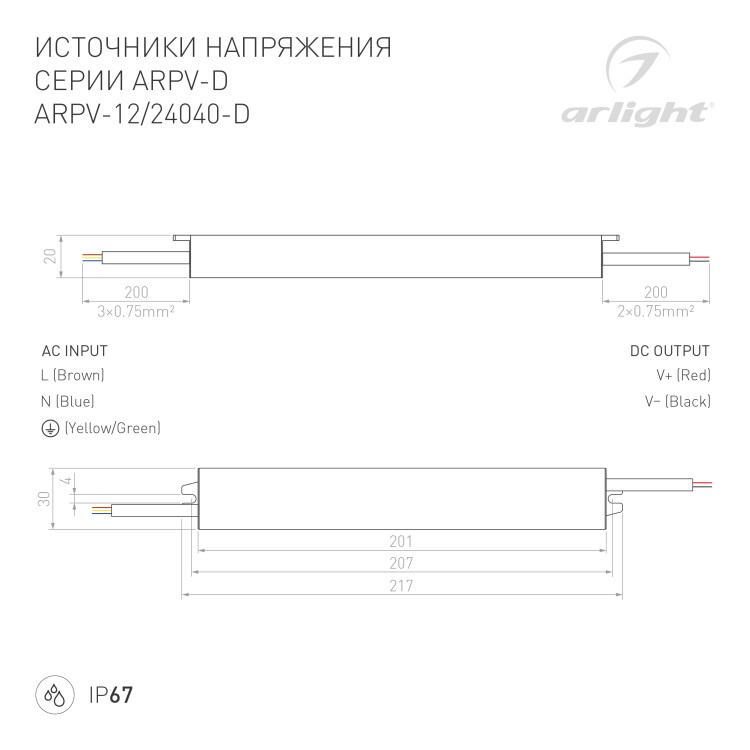

Размеры
| Длина, мм |
217 |
| Ширина, мм |
30 |
| Высота, мм |
20 |
Материалы
- Материал корпуса: алюминий.
Технические характеристики
| Артикул |
026177 |
| Тип изделия |
источник напряжения |
| Форма корпуса |
узкий длинный |
| Максимальная выходная мощность, Вт |
40 |
| Максимальный выходной ток, А |
1,7 |
| Выходное напряжение, В |
DC 24 ± 5% |
| Диапазон входного напряжения, В |
АС 170 - 265 |
| Частота питающей сети, Гц |
50 / 60 |
| Максимальный входной переменный ток, А |
0,42 |
| Пусковой ток, А |
50 |
| Коэффициент мощности, cos ? |
0,5 |
| КПД, % |
>84 |
| Рабочая температура, °C |
-30... +50 |
| Степень защиты от пыли и влаги |
IP67 |
| Тип подключения |
провода |
| Использование с управлением ШИМ |
любые помещения |
Установка и подключение
- Убедитесь, что выходное напряжение и мощность источника соответствуют подключаемой нагрузке.
- Закрепите источник питания в месте установки.
- Подключите выходные провода источника питания со стороны Output к нагрузке, строго соблюдая полярность: "V+" - красный провод, "V-" - черный провод.
- Подключите входные провода источника питания со стороны Input к обесточенной электросети, соблюдая маркировку: L - фаза (коричневый провод), N - ноль (синий провод).
- Подключите желто-зеленый провод к защитному заземлению.
- Проверьте правильность подключения всех проводов.
Подача напряжения сети ~230 В на выходные провода источника напряжения неминуемо приводит к выходу его из строя.
- Включите электропитание.
Допустима небольшая задержка включения источника (до 2 сек.), что является особенностью работы электронной схемы управления и не является дефектом.
- Дайте поработать источнику 20 мин. с подключенной нагрузкой, которую вы предполагаете использовать.
Источник питания должен находиться в тех же условиях, как и при последующей эксплуатации.
- Проверьте температуру корпуса источника питания.
Максимальная температура корпуса источника в установившемся режиме не должна превышать +70 °С.
Если температура корпуса выше, необходимо уменьшить нагрузку, обеспечить лучшую вентиляцию или использовать более мощный источник питания.
- Отключите источник от сети после проверки.
Требования и рекомендации по эксплуатации
- Соблюдайте условия эксплуатации оборудования:
- температура окружающего воздуха от -30 до +50 °С;
- отсутствие в воздухе паров и примесей агрессивных веществ (кислот, щелочей и пр.).
- Для естественной вентиляции обеспечьте свободное пространство вокруг источника питания.
- Не нагружайте источник питания более 80 % от его максимальной мощности.
Учитывайте, что с повышением температуры окружающей среды максимальная мощность источника питания снижается.
При невозможности обеспечить свободное пространство используйте принудительную вентиляцию.

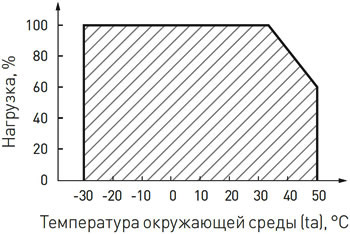

Максимальная допустимая нагрузка (% от мощности источника):
- При использовании в системе нескольких источников питания не устанавливайте их вплотную друг к другу.
- Не располагайте источник питания вплотную к нагрузке или на ней.
- Не допускайте воздействия прямых солнечных лучей на поверхность источника питания.
- Не размещайте источник в местах, где может скапливаться вода.
Нахождение источника в воде (лужа, тающий снег) вызывает разрушающие электрохимические процессы.
- Не соединяйте выходы двух и более источников питания.
- При выборе места установки источника предусмотрите возможность обслуживания.
Не устанавливайте источник в местах, доступ к которым будет впоследствии невозможен.
Возможные неисправности и методы их устранения
| Неисправность |
Причина |
Метод устранения |
| Источник питания не работает. |
Нет контакта в соединениях. |
Проверьте все подключения. |
| Неправильная полярность подключения нагрузки. |
Подключите нагрузку, соблюдая полярность. |
| Короткое замыкание в нагрузке. |
Устраните короткое замыкание. |
| Перепутаны вход и выход источника питания. |
Замените вышедший из строя источник питания. |
| Источник света, подключенный к блоку питания, мигает. |
Превышена максимально допустимая мощность нагрузки. |
Уменьшите нагрузку или замените источник питания на более мощный. |
| В цепи питания установлен выключатель с индикатором. |
Удалите индикатор или замените выключатель. |
| Температура корпуса выше +70 °C |
Превышена максимально допустимая мощность нагрузки. |
Уменьшите нагрузку или замените источник питания на более мощный. |
| Недостаточное пространство для отвода тепла. |
Обеспечьте вентиляцию источника питания. |
