Описание и характеристики
Кабель контрольный КВБбШв, АКВБбШв, АКВБбШвз (ГОСТ 1508-78), КВБбШнг, АКВБбШнг, КВБбШнг-Т, АКВБбШнг-Т, КВБбШзнг, АКВБбШзнг
Кабель контрольный с медными или алюминиевыми жилами, с ПВХ изоляцией, с защитным покровом типа БбШв предназначен для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В.
Используется для прокладки в помещениях, каналах, земле (траншеях), в том числе в условиях агрессивной среды и в местах, подверженных воздействию блуждающих токов, если кабель не подвергается значительным растягивающим усилиям.
Кабель марок КВБбШв, АКВБбШв, КВБбШвз, АКВБбШвз не распространяет горение при одиночной прокладке.
Кабель марок КВБбШнг, АКВБбШнг, КВБбШнг-Т, АКВБбШнг-Т, КВБбШзнг, АКВБбШзнг не распространяет горение при прокладке в пучках.

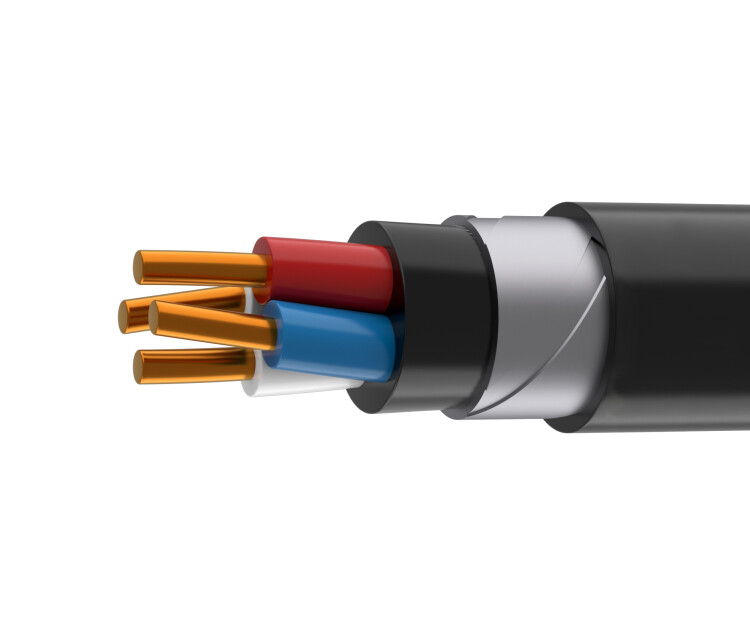

Конструкция и материалы
- Токопроводящие жилы медные или алюминиевые однопроволочные класса 1 по ГОСТ 22483.
- Изоляция из поливинилхлоридного пластиката (ПВХ).
- Скрутка - изолированные жилы кабелей скручены.
В каждом повиве имеется счетная пара, изолированные жилы которой по цвету отличаются друг от друга и от остальных жил, цвет изоляции которых должен быть одинаковым.
- Разделительный слой выпрессован из ПВХ пластиката пониженной горючести толщиной не менее 0,5 мм.
В кабеле марок КВБбШвз, АКВБбШвз, КВБбШзнг, АКВБбШзнг разделительный слой наложен с заполнением промежутков между изолированными жилами.
- Защитный покров типа БбШв:
броня из двух стальных оцинкованных лент толщиной 0,3 мм, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;
защитный шланг выпрессован из ПВХ пластиката.
Эксплуатационные характеристики
| Климатическое исполнение | УХЛ категорий размещения 1 - 5 (ГОСТ 15150-69); Т категорий размещения 1, 5 - для кабеля с индексом "нг-Т" |
| Диапазон температур эксплуатации, °C | -50... +50 |
| Относительная влажность воздуха при температуре +35 °C, % | 98 |
| Строительная длина, не менее, м | 150 |
| Срок службы, не менее, лет | 15 - при прокладке в земле (траншеях) и на эстакадах; 25 - при прокладке в помещениях, каналах, туннелях |
Коды ОКП
- 35 6314 08 - кабель КВБбШв.
- 35 6314 35 - кабель КВБбШнг.
- 35 6344 07 - кабель АКВБбШв.
- 35 6344 - кабель АКВБбШнг.
- 35 6344 - кабель АКВБбШзнг.
- 35 6344 - кабель КВБбШзнг.
