МКЭШВнг(А)-LS 2*2*0,5 кабель контрольный Белкаб

Кабель МКЭШВ, МКЭШВнг, МКЭШВнг-LS, МКЭКШВ, МКЭКШВнг, МКЭКШВнг-LS

Кабели предназначены для фиксированного межприборного монтажа электрических устройств, работающих при номинальном напряжении до 500 В частоты до 400 Гц или постоянном напряжении до 750 В

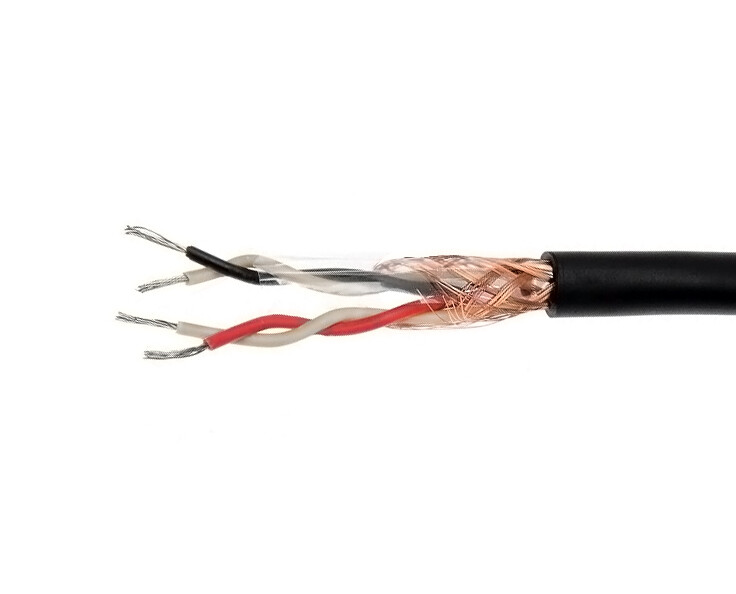

Конструкция:

1. Токопроводящая жила – медная, многопроволочная, класс по ГОСТ 22483.
2. Изоляция – из поливинилхлоридного пластиката (ПВХ).
3. Скрученная пара – в кабелях парной скрутки.
4. Экран пар – из медных проволок диаметром не более 0,2 мм в виде оплетки плотностью не менее 65%. Под оплеткой – лента ПЭТ-Э. Пары жил с индексом “Э” должны иметь индивидуальные экраны в виде оплетки - для кабелей МКЭШВ(э). Под оплеткой – лента ПЭТ-Э.
5. Сердечник – одиночные жилы или пары скрученные в сердечник.
6. Поясная изоляция – лента полиэтилентерефталатная.
7. Экран (кроме кабелей с индексом “Э”) – оплетка из медных проволок диаметром не более 0,25 мм. Коэффициент плотности оплетки – не менее 65%.
8. Оболочка промежуточная – из ПВХ пластика толщиной не менее 0,8 мм.
9. Защитный шланг – их ПВХ пластиката.

Обозначение "МКЭКШВ" представляет собой буквенное обозначение марки кабеля, в котором буквы МКЭШ указывают на тип кабеля – кабель экранированный с изоляцией и оболочкой из поливинилхлоридного пластика, где буквы имеют следующие значения:

• М ( монтажный),
• К (комбинированная изоляция),
• Э (экранированный),
• Ш (шланг по ГОСТ 15845-80),
• а буквы К и ШВ обозначают тип защитного покрытия - брони и шланга, где - К (броня из стальных оцинкованных круглых проволок), а ШВ (защитный шланг выпресованный из поливинилхлорида по ГОСТ 7006-72);

Применение:

Кабели МКЭШВ, МКЭШВнг предназначены для передачи электрических сигналов управления, контроля, сигнализации, регулирования электрического оборудования и устройств, а также для межприборного монтажа электрических установок, работающих при переменном напряжении до 750 В, в условиях повышенных внешних электромагнитных влияний, для эксплуатации в промышленных пожаровзрывоопасных зонах.

Технические характеристики

• Климатическое исполнение УХЛ категорий размещения 2–5 по ГОСТ 15150.
• Кабели не распространяют горение при одиночной прокладке
• Кабели с индексом нг и LS не распространяют горение при пучковой прокладке по ГОСТ 12176
• Диапазон температур эксплуатации от –50 до +70°С
• Относительная влажность воздуха при температуре до 35°С - 98%
• Прокладка кабелей без предварительного прогрева должна производиться при температуре не ниже –15°С
• Минимальный радиус изгиба при монтаже - не менее 5наружныхдиаметров
• Испытательное переменное напряжение частотой 50 Гц (продолжительность испытания – 1 мин) - 2000В
• Электрическое сопротивление изоляции жил, на 1 км длины и при температуре 20°С не менее 5МОм
• Строительная длина кабелей МКЭШВ, МКЭШВнг - не менее 100м
• Гарантийный срок эксплуатации - 3 года с даты ввода кабелей в эксплуатацию
• Срок службы - 15 лет
