Описание и характеристики

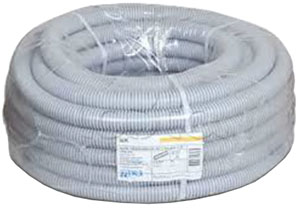

Труба гофрированная ПВХ d 16 мм IEK (25 м) с зондом, серый
Гофрированная труба из ПВХ с зондом предназначена для защиты электрических проводов и кабеля от внешних воздействующих факторов, а также для обеспечения электро- и пожаробезопасности сетей.
Гофрированная труба применяется для прокладки внутри ее проводов и кабеля напряжением до 1000 В постоянного и переменного тока (в том числе кабеля сигнализации и связи) в жилых и общественных зданиях и на промышленных объектах.
Труба используется для стационарной прокладки внутри строительных конструкций из несгораемых материалов и на их поверхности.
Благодаря гибкости трубы, прокладка кабеля осуществляется с минимальными трудозатратами и практически не требует дополнительных аксессуаров.
Удобство протяжки кабеля обеспечивается наличием зонда.
Труба гофрированная ПВХ соответствует требованиям ТУ 2248-002-18461115-2010.
По требованиям пожарной безопасности соответствует ГОСТ Р 53313.
Преимущества
- Исключается возникновение пожара при коротком замыкании.
- Дополнительная защита проводки от механических повреждений.
- Материал трубы - отличный диэлектрик.
- Зонд для удобства протяжки кабеля.
- Быстрота и удобство монтажа с минимальным количеством аксессуаров.

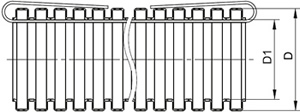

Размеры и вес
| Наружный диаметр D, мм | Внутренний диаметр D1, мм | Длина в бухте (+/- 1 %), м |
Вес 1 погонного метра, г |
|---|---|---|---|
| 16 | 11,2 | 25 | 34 |
Материалы и цвета
| Цвет трубы | Серый (RAL 7035) |
| Материал трубы | поливинилхлорид |
| Материал зонда | металл |
Технические характеристики
| Артикул | CTG20-16-K41-025I |
| Тип изделия | труба гофрированная с протяжкой |
| Прочность на изгиб | гибкая |
| Ширина гофра, мм | 2,2 |
| Шаг гофра, мм | 3,5 |
| Толщина стенки, мм | 0,2 |
| Сопротивление изоляции, не менее, МОм | 100 (при напряжении 500 В постоянного тока в течение 1 мин.) |
| Номинальное напряжение изоляции, В | 250 |
| Прочность (на 20 см при +20 °С), Н | 320 |
| Категория стойкости к горению по ГОСТ 28779 | FV (ПВ) 0 |
| Температура монтажа, °С | -10... +60 |
| Степень защиты от пыли и влаги | IP55 |
| Срок службы, лет | 25 |
Условия эксплуатации
- Диапазон рабочих температур: -15... +60 °С.
- Относительная влажность воздуха: 75 % при температуре +15 °С.
- Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров, разрушающих полимерные материалы и ухудшающих электроизоляционные свойства изделия.

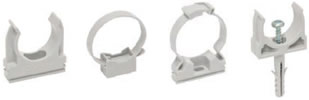

Аксессуары для монтажа
