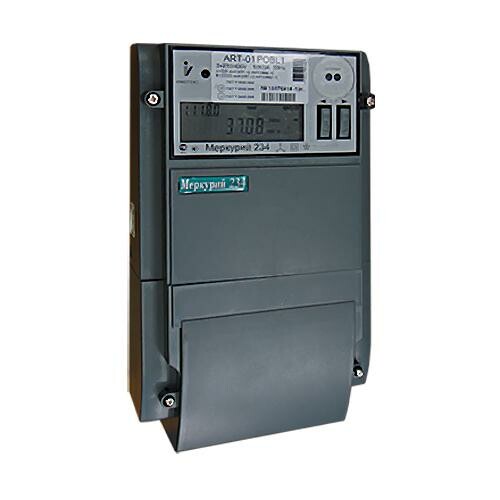

Счетчик активной и реактивной электрической энергии двунаправленный трехфазный статический "Меркурий" 234ARТ2-00 P (4 тарифа, 5 А / 100 В)
Счетчик "Меркурий" 234ARТ2-00 P предназначен для двунаправуленного учета активной и реактивной электрической энергии и мощности в трехфазных 3- или 4-проводных сетях переменного тока через измерительные трансформаторы или непосредственно с возможностью тарифного учета по зонам суток, долговременного хранения и передачи накопленной информации по цифровым интерфейсным проводным или беспроводным каналам связи в центры сбора информации.
Эксплуатируется автономно или в составе любых информационно-измерительных систем технического и коммерческого учета.

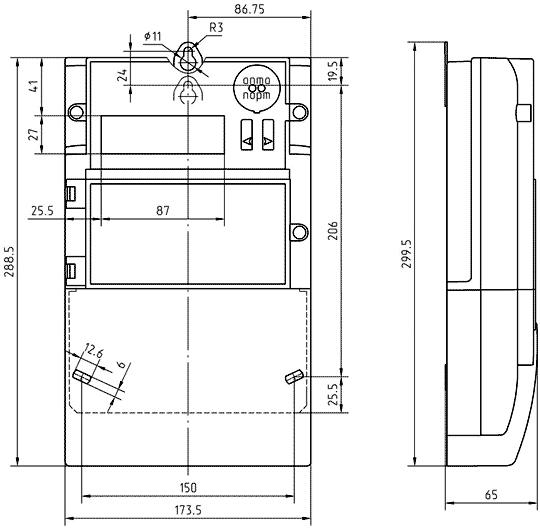

Размеры
Функциональные возможности
- Измерение, учет, хранение, вывод на ЖКИ и передача по интерфейсам следующей информации:
Количество учтенной активной и реактивной электроэнергии раздельно по каждому тарифу и сумма по всем тарифам за следующие периоды времени:
- всего от сброса показаний;
- за текущие сутки и на начало суток;
- за 120 предыдущих суток;
- за текущий месяц и на начало месяца;
- за каждый из 36 предыдущих месяцев;
- за текущий год и на начало года;
- за предыдущий год и на начало года.
- Тарифный учет по зонам суток.
Количество тарифов 1... 4. Количество тарифных интервалов в сутках - до 16 с дискретностью 1 мин.
Каждый месяц года программируется на индивидуальное тарифное расписание. - Учет технических потерь в линиях электропередач и силовых трансформаторах.
- Измерение вспомогательных параметров:
- мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
- действующие значения фазных токов, напряжений, углов между фазными напряжениями;
- частота сети;
- коэффициенты мощности по каждой фазе и по сумме фаз;
- коэффициент искажения синусоидальности фазных кривых.
- Два независимых архива средних мощностей активной и реактивной энергии с возможностью использования одного из них под профиль мощности технических потерь.
Длительность срезов 1... 60 мин. При выборе 30-минутных срезов мощности глубина хранения архивов составит 170 суток. - Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием.
- Журнал событий (кольцевой по 10 записей на каждое событие), в котором фиксируются:
- время включения / выключения счетчика;
- время пропадания / появления фаз 1, 2, 3;
- время вскрытия / закрытия прибора;
- время коррекции тарифного расписания;
- время превышения установленных лимитов энергии и мощности... всего 22 различных события.
- Контроль показателей качества электроэнергии (ПКЭ) с занесением в журнал ПКЭ времени выхода / возврата напряжения и частоты за пределы нормальных и максимальных значений (по 100 записей на каждое событие).
- Функция контроля и управления нагрузкой через внешнее реле отключения.
При превышении заранее заданых лимитов активной мощности или энергии счетчик отключает потребителя самостоятельно или управляет внешними устройствами отключения нагрузки потребителя, например УЗО.
- Счетчики отображают на ЖК-индикаторе следующие данные:
- значение потребленной активной и реактивной электрической энергии по каждому тарифу и сумма по всем тарифам нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
- те же данные за временные периоды: текущий и предыдущий день, текущий и 11 предыдущих месяцев, текущий и предыдущий год;
- фазное напряжение и ток в каждой фазе;
- измеренное значение активной, реактивной и полной мощности (время интеграции 1 сек.) как по каждой фазе, так и суммарной по трем фазам с указанием положения вектора полной мощности;
- утренний и вечерний максимумы активной и реактивной мощности в текущем и 3 предыдущих месяцах;
- коэффициент мощности по каждой фазе и суммарный по трем фазам;
- углы между фазными напряжениями;
- частота сети;
- коэффициент несинусоидальности фазных кривых;
- текущее время и дата;
- температура внутри счетчика;
- дата и время вскрытия верхней и клеммной крышек, последнее перепрограммирование;
- код неисправности.
Особенности конструкции
- Оптопорт и RS-485.
- Профиль мощности.
- Возможность подключения резервного питания постоянного напряжения Uрез=+12 В.
- Многофункциональный гальванически развязанный импульсный выход.
- Счетчик ART2 ведет раздельный учет принятой и отданной электроэнергии.
- Автоматическая самодиагностика с индикацией ошибок.
- Журнал отклонений напряжения и частоты.
- 2 электронных пломбы.
- Фиксация воздействия магнитным полем.
- Возможность встраивания протоколов DLMS COSEM, Mbus, ModBus (в перспективе).
Технические характеристики
| Номинальное напряжение, В | 3 х 57,7 / 100 |
| Номинальный (максимальный) ток, А | 5 (10) |
| Частота сети, Гц | 49... 51 |
| Стартовый ток (чувствительность), А | 0,005 |
| Активная / полная потребляемая мощность каждой параллельной цепью счетчика, не более, Вт/В*А | 1,0 / 2,0 |
| Дополнительная потребляемая полная мощность счетчика с установленным модулем интерфейса GSM / RS-485, не более, Вт/В*А | 4 / 5 |
| Напряжение внешнего резервного питания, В | +12 |
| Полная мощность, потребляемая цепью тока, не более, В*А | 0,3 |
| Количество тарифов | 1... 4 |
| Количество тарифных сезонов (месяцев) | 12 |
| Точность хода часов при t = 20 ±5 °C, с./сутки | ±0,5 |
| Передаточное число основного / поверочного выхода, имп./кВт, имп./квар | 5000 / 160000 |
| Сохранность данных при перерывах питания, лет | 40 (постоянная информация) / 10 (оперативная информация) |
| Защита информации | два уровня доступа и аппаратная защита памяти метрологических коэффициентов |
| Цифровые интерфейсы встроенные | оптопорт, RS-485 |
| Скорость обмена, бит/с. | 300 - 115200 |
| Самодиагностика счетчика | есть |
| Диапазон температур, °С | -45... +75 |
| Степень защиты корпуса от пыли и влаги | IP51 |
| Межповерочный интервал, лет | 16 |
| Средняя наработка на отказ, часов | 220000 |
| Срок службы не менее, лет | 30 |
| Масса, не более, кг | 1,6 |
