Описание и характеристики

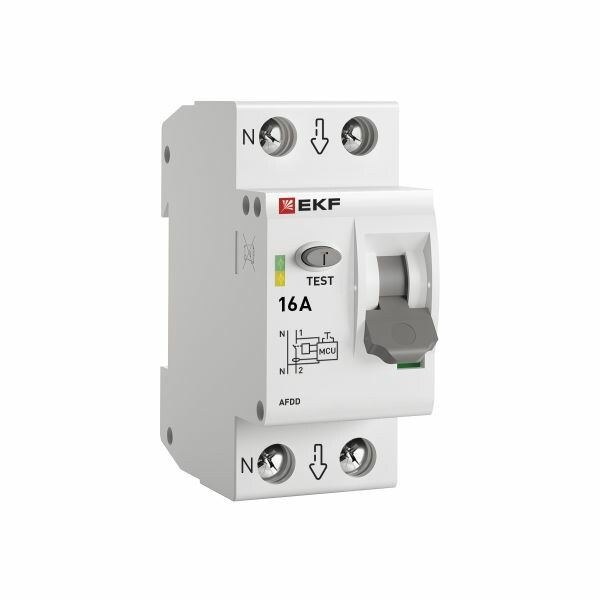

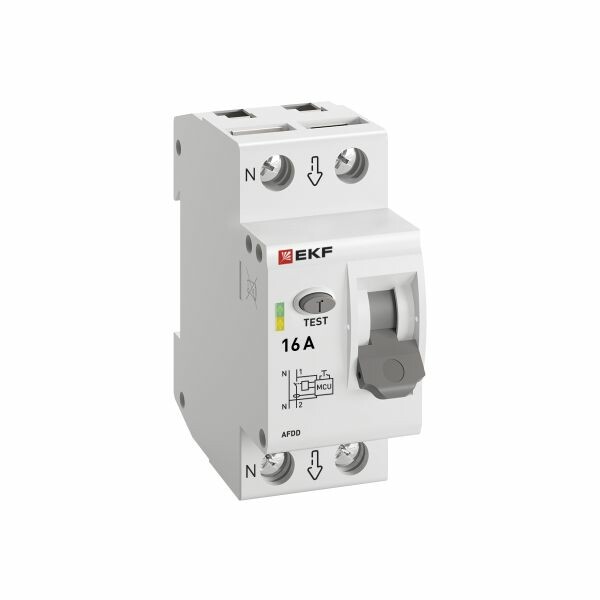

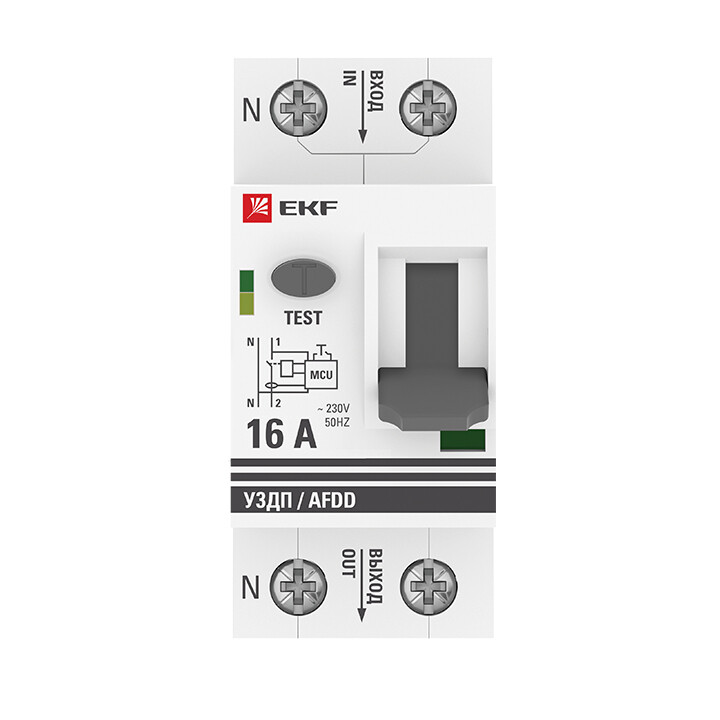

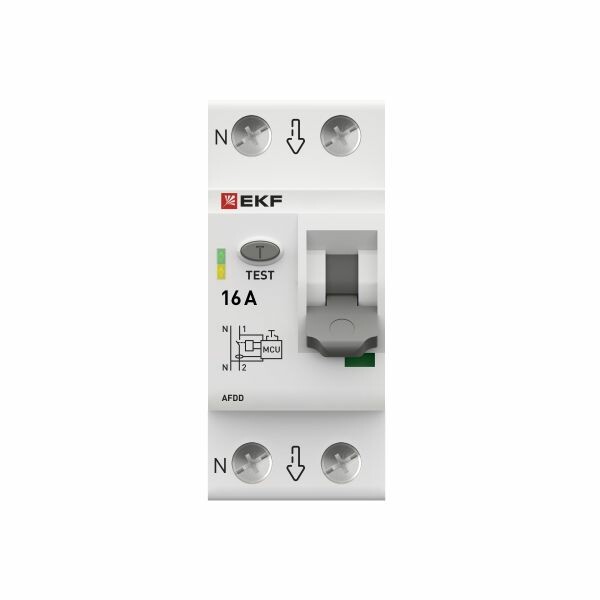

Устройство защиты от дугового пробоя (УЗДП) 1P+N 16А EKF PROxima
Устройства защиты от дугового пробоя УЗДП EKF PROxima предназначены для снижения риска возгорания в концевых цепях стационарной электроустановки под воздействием токов дугового замыкания, которые в определенных условиях длительной дуги могут привести к пожару.
Устройства изготавливаются в двух исполнениях: УЗДП и УЗДП, совмещенное с автоматическим выключателем (характеристика срабатывания С).
Соответствуют ГОСТ IEC 62606.
УЗДП обеспечивают:
- распознавание пожароопасного искрения (дугового пробоя), возникающего при неисправностях в электрических сетях переменного тока напряжением 230 В частотой 50 Гц и электроприборах;
- отключение защищаемых электрических цепей от внешних питающих сетей при возникновении искрения для предупреждения пожаров.
Применение
- Предупреждение пожара за счет обнаружения и ограничения тока дуги.
- Снижение риска возгорания под воздействием токов дугового замыкания.
- Проведение тока в нормальном режиме.
- Оперативное управление участками электрических цепей.
- Защита от токов перегрузки и короткого замыкания.
Размеры и вес
| Высота корпуса, мм | 80 |
| Ширина корпуса, мм | 36 |
| Глубина корпуса, мм | 78 |
| Вес изделия, г | 212 |

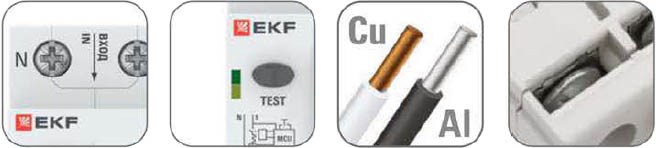

Особенности конструкции
- Подключение питания осуществляется сверху.
- Индикатор состояния УЗДП.
- Возможна коммутация алюминиевым и медным проводником.
- Отверстия для крепления U-образной шины типа Fork.
Технические характеристики
| Артикул | afdd-2-16-pro |
| Тип изделия | устройство защиты от дугового пробоя |
| Число полюсов | 1P+N |
| Модульная ширина (шаг 18 мм) | 2 |
| Совмещен с автоматическим выключателем дифференциального тока | нет |
| Совмещен с автоматическим выключателем | нет |
| Номинальное напряжение Ue, В | АС 230 |
| Частота тока, Гц | 50 |
| Номинальный ток In, А | 16 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 4 |
| Расположение нейтрального полюса | слева |
| Отключение незащищенной нейтрали (N) совместно с защищенным полюсом | нет |
| Класс токоограничения | 3 |
| Категория перенапряжения | 4 |
| Механическая и коммутационная износостойкость, циклов В-О | 4000 |
| Диапазон рабочих температур, °C | -25... +50 |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ3.1 |
| Степень загрязнения | 3 |
| Тип монтажа | на DIN-рейку |
| Положение в пространстве | на вертикальной плоскости вертикальное или горизонтальное |
| Положение рукоятки "вкл." | при вертикальной установке - верхнее при горизонтальной установке - справа |
| Максимальное сечение присоединяемых проводников, кв.мм | 16 (гибкий многопроволочный) / 25 (жесткий однопроволочный) |
| Момент затяжки, Н*м | 2,5 |
| Срок службы, лет | 20 |
