Описание и характеристики

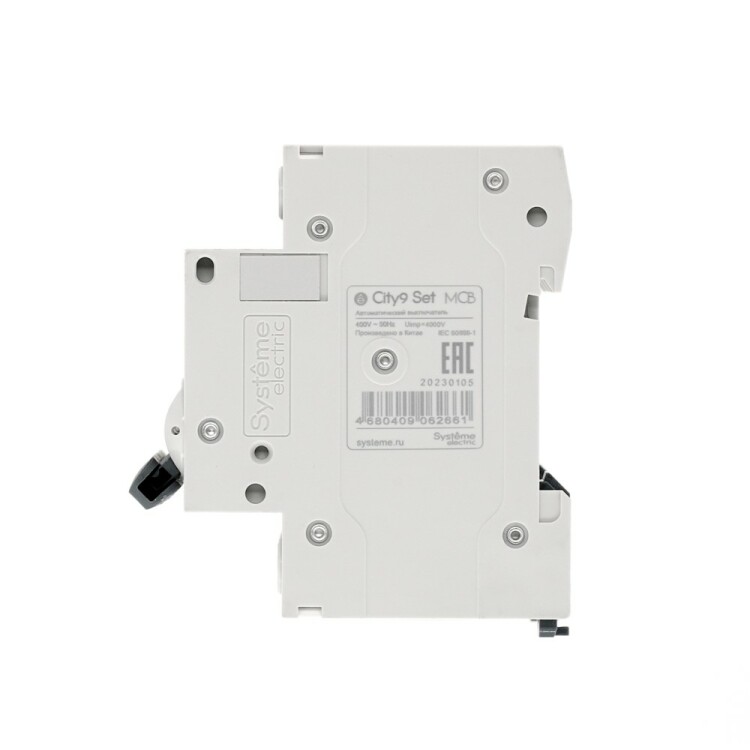

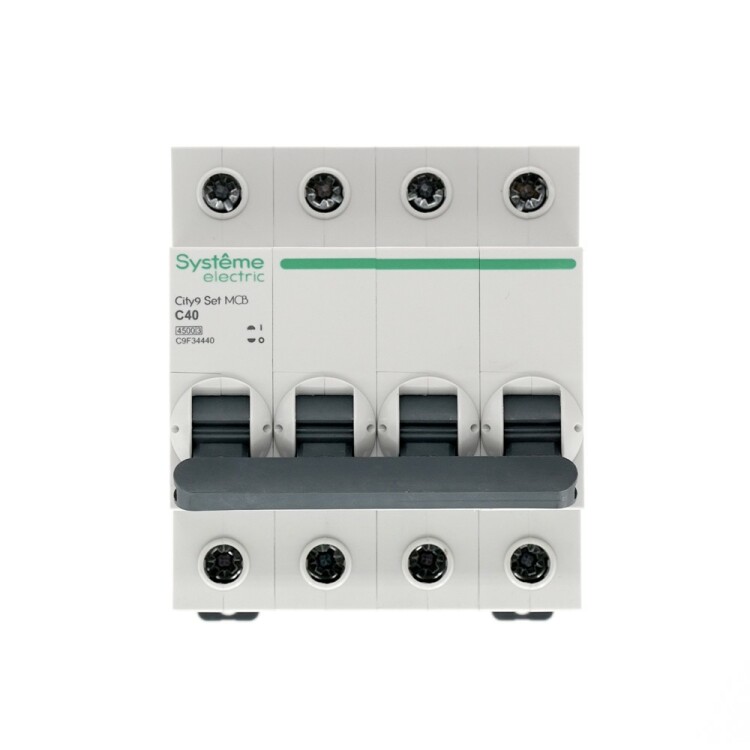

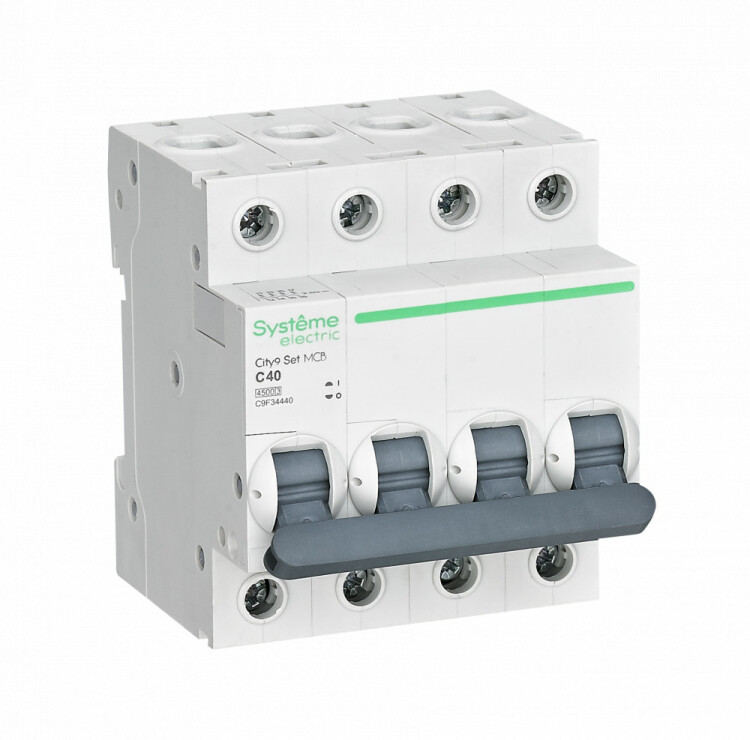

Выключатель автоматический Systeme Electric C9F34440 City9 Set (4Р, 40 А, кривая отключения C, 4,5 кА, 400 В)
Автоматические выключатели Systeme Electric серии предназначены для работы в электрических сетях напряжением 400 В.
Применяются для защиты от токов короткого замыкания и для защиты проводки от токов перегрузки.
Размеры
Материалы
- Материал корпуса: пластик.
Особенности конструкции
- Автоматические выключатели оснашены механизмом мгновенной коммутации.
- Ударопрочный корпус с 6 металлическими заклепками.
- Безопасные клеммы исключают попадание кабеля в заклеммное пространство.
Технические характеристики
| Тип изделия | выключатель автоматический модульный |
| Описание полюсов | 4Р |
| Число защищенных полюсов | 4 |
| Модульная ширина (шаг 18 мм) | 4 |
| Номинальный ток In, А | 40 |
| Тип сети | переменный ток |
| Код кривой отключения | С |
| Номинальное напряжение Ue, В | АС 400 |
| Рабочая частота сети, Гц | 50 / 60 |
| Номинальная наибольшая отключающая способность, А | 4500 |
| Номинальное напряжение изоляции Ui | 440 |
| Номинальное импульсное выдерживаемое напряжение Up, кВ | 4 |
| Наличие индикатора положения контакта | есть |
| Тип управления | тумблер |
| Способ крепления | на DIN-рейку |
| Класс токоограничения | 3 |
| Механическая износостойкость, циклов | 20000 |
| Электрическая износостойкость, циклов | 4000 |
| Степень защиты от пыли и влаги | IP20 |
| Степень загрязнения | 2 |
| Рабочая температура окружающей среды, °С | -25... +60 |
| Относительная влажность воздуха при +25 ±10 °С, % | 45 - 80 |
| Срок службы, лет | 10 |
Монтаж и подключение

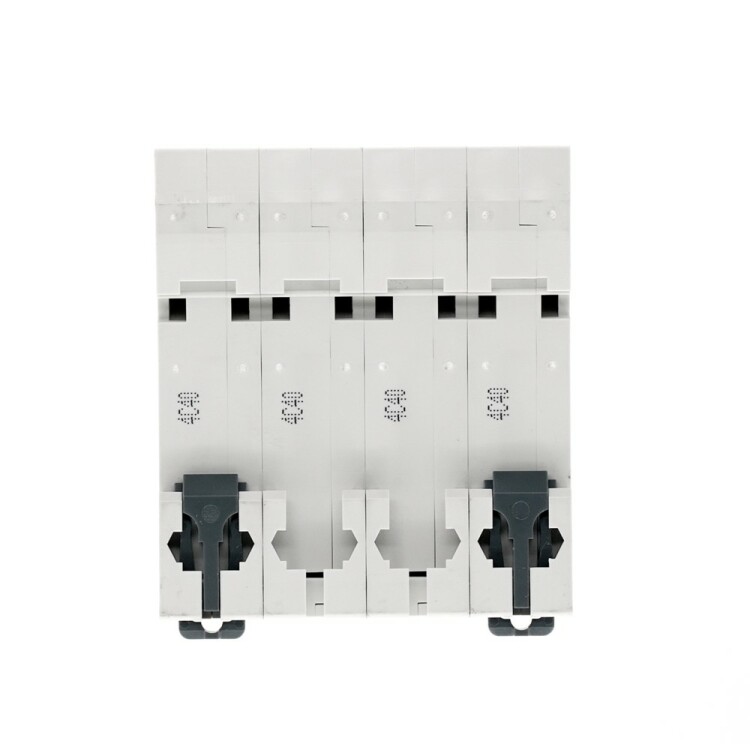

Крепление защелкиванием |
Любое установочное положение. |
Схема подключения
Подвод питания только сверху.
Присоединение проводников
