ВВГ-Пнг(А)-LS 2*2,5 ок(N)-0,66кВ медь БЕЛЫЙ плоский кабель ГОСТ отмотка РСК

ВВГ-П (ГОСТ 16442-80), ВВГнг-П на 660, 1000 В

Силовые кабели с медными жилами, с ПВХ изоляцией в ПВХ оболочке в плоском исполнении (нг – не распространяющие горение).

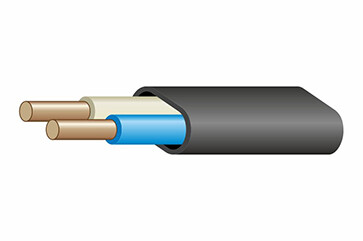

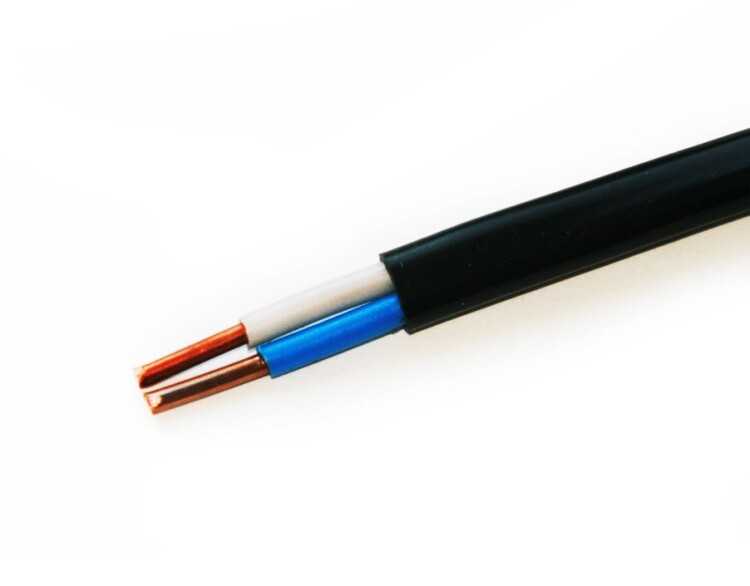

Конструкция:

1. Токопроводящая жила - медная, однопроволочная или многопроволочная, круглой формы, 1 или 2 класса по ГОСТ 22483, номинальным сечением до 16 мм2 включительно.
2. Изоляция - из поливинилхлоридного пластиката (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную расцветку.
3. Изолированные жилы уложены в одной плоскости.
4. Оболочка - из ПВХ пластиката, в кабелях марки ВВГнг-П из ПВХ пластиката пониженной горючести.

Применение:

Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц.

Для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе.

Кабели не рекомендуются для прокладки в земле (траншеях).

Кабели марки ВВГ-П не распространяют горение при одиночной прокладке, кабели марки ВВГнг-П не распространяют горение при прокладке в пучках.

Технические характеристики:

• Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69

• Диапазон температур эксплуатации: от -50°С до +50°С

• Относительная влажность воздуха при температуре до +35°С: до 98%

• Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С

• Минимальный радиус изгиба при прокладке: 7.5 наружных диаметров.

• Номинальная частота: 50 Гц

• Испытательное переменное напряжение частотой 50 Гц:

  • на напряжение 0,66 кВ - 3 кВ

  • на напряжение 1 кВ - 3.5 кВ

• Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С

• Строительная длина кабелей для сечений основных жил: 1.5 - 16 мм2 - 450 м, при поставке в бухтах согласовывается между потребителем и изготовителем

• Гарантийный срок эксплуатации: 5 лет с даты ввода кабелей в эксплуатацию

• Срок службы: 30 лет

Коды ОКП:

35 2122 - кабелей ВВГ-П и ВВГнг-П на 660 В
35 3371 - кабелей ВВГ-П и ВВГнг-П на 1000 В
