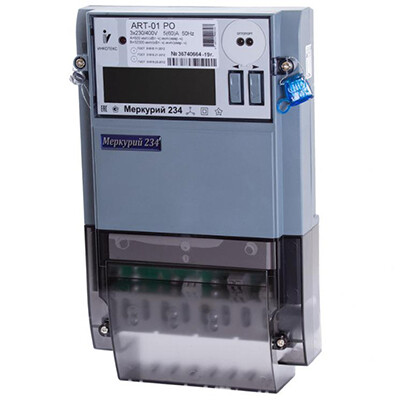

Счетчик активной / реактивной электрической энергии трехфазный "Меркурий" 234 ART-02 PBL.1 (4 тарифа, 5 - 100 А, 3 х 230 / 400 В)
Счетчики "Меркурий" 234 ART предназначены для одно- или двунаправленного многотарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в трехфазных трех- или четырехпроводных сетях переменного тока, с последующим хранением накопленной информации, формированием событий и передачей информации в центры сбора данных АИИС КУЭ.
Счетчики предназначены для эксплуатации внутри закрытых помещений и в местах, имеющих защиту от влияния окружающей среды (в шкафах, в щитках).
Счетчики полностью соответствуют отраслевым требованиям, в том числе технической политике ПАО "Россети" по учету электроэнергии.
Аттестованы на соответствие протоколу обмена СПОДЭС с помощью сертификационной утилиты ПАО "Россети".
 |
 |
 |
 |

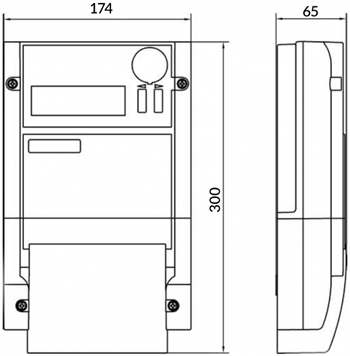

Размеры
Функциональные возможности
- Измерение, учет, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
- энергия всего от сброса показаний;
- энергия на начало текущих и 123 предыдущих суток;
- энергия на начало текущего и 36 предыдущих месяцев;
- энергия на начало текущего и предыдущего года;
- расход за текущие и предыдущие сутки;
- расход за текущий и 11 предыдущих месяцев.
- Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток.
Каждый месяц года программируется на индивидуальное тарифное расписание.
Минимальный интервал действия тарифа в пределах суток 1 минута. - Учет технических потерь в линиях электропередач и силовых трансформаторах.
- Измерение параметров электрической сети:
- мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз, с указанием направления вектора полной мощности;
- действующие значения фазных токов и напряжений, в том числе измеренные на одном периоде частоты сети, для целей анализа показателей качества электроэнергии;
- значения углов между фазными напряжениями;
- частота сети;
- коэффициенты мощности по каждой фазе и по сумме фаз;
- коэффициент искажения синусоидальности фазных кривых.
- Два независимых профиля мощности и профиль мощности технических потерь с произвольным временем усреднения от 1 до 60 минут.
Глубина хранения 170 суток для времени усреднения 30 минут. - Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале от 1 до 3600 секунд с ежемесячным расписанием.
- Ведение журналов событий, включая события показателей качества электроэнергии.
- Запись несанкционированных воздействий в нестираемые журналы событий.
- Индикация параметров на ЖКИ при отключенном питании.
- Автоматическая самодиагностика с индикацией ошибок.
- Протокол "Меркурий".
- Возможность реализации протоколов Mbus, ModBus по запросу.
Особенности конструкции
- Оптопорт (имееется во всех модификациях).
- Модем PLC-1.
- Наличие многофункционального гальванически развязанного импульсного выхода, в том числе с функцией управления нагрузкой.
- Возможность подключения резервного питания (6 - 12 В постоянного тока).
- Датчик магнитного поля.
- Две энергонезависимые электронные пломбы.
- Многофункциональный ЖКИ c подсветкой и отображением OBIS-кодов отображаемых параметров.
Технические характеристики
| Тип изделия | счетчик электрической энергии |
| Исполнение | прямого включения, однонаправленный |
| Тип электроэнергии | активная / реактивная мощность |
| Класc сточности при измерении активной / реактивной энергии | 1 / 2 |
| Количество тарифов | 4 |
| Номинальное напряжение Uном, В | 3 х 230 / 400 |
| Базоовый ток, А | 5 |
| Максимальный ток, А | 100 |
| Постоянная счетчика в режиме "телеметрия / поверка", имп./кВт/час [имп./(квар*час)] | 250 или 1000 / 16000 |
| Интерфейсы, реле | оптопорт, модем PLC-1 |
| Максимальный ток в течение 10 мс., А | 30*Iмакс. |
| Стартовый ток (чувствительность), мА | 20 (0,004 Iб) |
| Активная / полная потребляемая мощность в каждой цепи напряжения счетчика при номинальном напряжении, Вт/В*А | 1,5 / 9 |
| Полная мощность, потребляемая каждой цепью тока, не более, В*А | 0,1 |
| Дополнительная потребляемая активная / полная мощность для счетчика со встроенным модемом, Вт/В*А | 6 / 30 |
| Сохранность данных при перерывах питания, не менее, лет | 10 |
| Наработка на отказ, не менее, часов | 320000 |
| Межповерочный интервал, лет | 16 |
| Диапазон рабочих температур, °С | -45... +70 |
| Способ установки | на монтажную панель |
| Вес изделия, не более, кг | 1,6 |

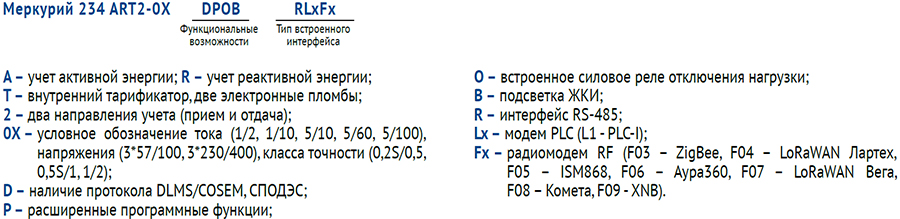

Структура условных обозначений
