Автоматический выключатель дифференциального тока ABB DS201 С16 AC30 (1P+N, 16 А, характеристика срабатывания С, 30 мА, 6 кА)
Автоматические выключатели дифференциального тока ABB серии DS201 - современные модульные устройства защитного отключения, применяемые с целью повышения безопасности эксплуатации электрической сети на промышленных объектах, в коммерческих зданиях и жилых домах.
АВДТ серии DS201 типа АС с характеристикой срабатывания C (IΔn = 30 мА) предназначены:
- для защиты однофазных цепей от токов перегрузки и короткого замыкания;
- для защиты от синусоидального переменного тока утечки на землю;
- для защиты при косвенном прикосновении;
- для дополнительной защиты при прямом прикосновении.
Дифавтоматы DS201 для осуществления функции защиты от сверхтоков комплектуются тепловым расцепителем нагрузки и электромагнитным расцепителем короткого замыкания.
Автоматическое срабатывание механизма при коротких замыканиях, утечках и перегрузках сети вызывает прерывание подачи электроэнергии.
Отключающая способность аппаратов серии DS201 по дифференциальному току составляет 6 кА.
Монтируются на стандартные DIN-рейки.
Изготовлены в соответствии с ГОСТ МЭК 61009-1-2014.
Преимущества
- Двойные цилиндрические клеммы обеспечивают одновременное подключение шины и проводника к полюсам.
- Индикатор срабатывания дифавтомата.
- Компактность.
- Простота подключения дополнительных элементов.
- Устойчивость к механическим повреждениям.
- Надежность в экстремальных условиях (широкий диапазон рабочих температур).
- Износостойкая лазерная маркировка.
- Отдельное место на корпусе для нанесения маркировки.
- Совместимость с аксессуарами серии System pro M compact.
- Длительный срок службы.

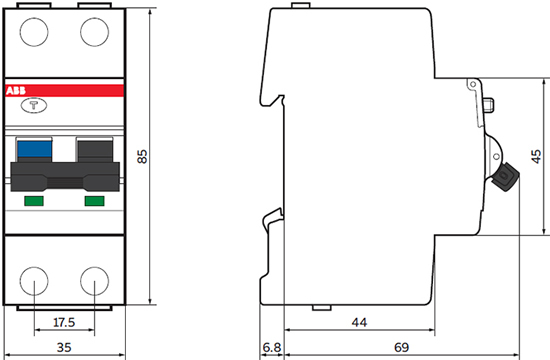

Размеры
Особенности конструкции
 |
Двойные цилиндрические клеммы обеспечивают удобство и надежность подключения: верхняя клемма для кабеля 25 кв.мм и нижняя для шин 10 кв.мм. |
 |
Надежное крепление на DIN-рейке, простота и удобство монтажа и демонтажа благодаря специальному фиксатору. |
 |
Синий индикатор отображает срабатывание по току утечки (не может быть активирован при переключении рычага вручную). |
 |
Кнопка "Тест" для проверки работоспособности устройства. |
Технические характеристики
| Артикул | 2CSR255080R1164 |
| Тип изделия | автоматический выключатель дифференциального тока |
| Количество полюсов | 1P+N |
| Количество защищенных полюсов | 1 |
| Тип | АС |
| Номинальное напряжение Ur, В | АС 230 - 240 |
| Номинальная частота, Гц | 50... 60 |
| Номинальный ток In, А | 16 |
| Номинальный выдерживаемый ток короткого замыкания Icn, кА | 6 (АС 230 / 400 В) |
| Номинальная предельная отключающая способность при коротком замыкании Icu, кА | 10 |
| Характеристика расцепления | С |
| Общие потери мощности, Вт | 4,5 |
| Электрическая износостойкость, циклов | 10000 |
| Механическая износостойкость, циклов | 20000 |
| Максимальное сечение подключаемого кабеля, кв.мм | 25 |
| Номинальный рабочий дифференциальный ток, мА | 30 |
| Категория перенапряжения | III |
| Способ монтажа | на DIN-рейку |
| Диапазон рабочих температур, °С | -25... +55 |
| Степень защиты от пыли и влаги | IP40 (корпус) / IP20 (клеммы) |
| Степень загрязнения | 2 |
| Вес изделия нетто, кг | 0,2 |
