Описание и характеристики

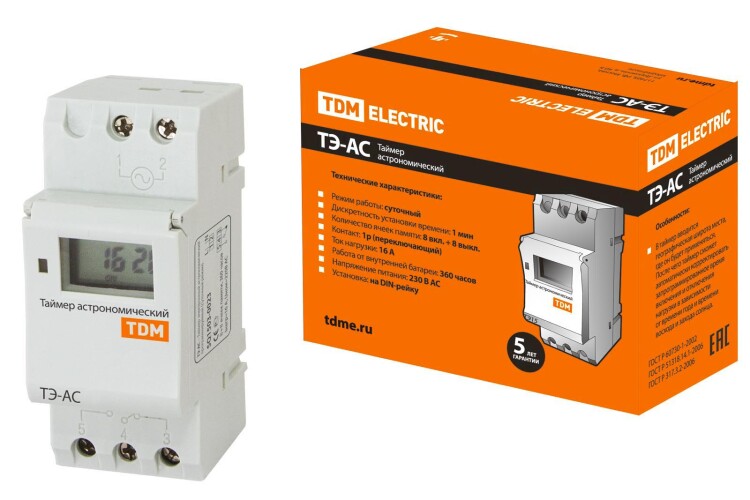

Таймер цифровой астрономический суточный ТЭ-АС TDM (16 А, 230 В, 8 программ)
Таймер электронный астрономический предназначен для включения / отключения нагрузки в запрограммированное время с режимами работы по суточному циклу с возможностью автоматической корректировки установленного времени в зависимости времени восхода и захода солнца в разное время года.
Применяется в промышленных и бытовых электроустановках для автоматизации управления освещением.
Применение
- Управление уличным освещением, подсветкой фасадов, парковок, витрин, парков, остановок и др.
- Управление подсветкой рекламных конструкций.
- Управление внутренним освещением: подсветка витрин магазинов, освещение подъездов, офисных центров, коридоров гостиниц, производственных территорий, складов и др.
Размеры и вес
| Высота, мм | 86 |
| Ширина, мм | 36 |
| Глубина, мм | 66 |
| Вес изделия, г | 125 |
Материалы
- Материал корпуса: не поддерживающий горение пластик.
Функциональные возможности
- Таймер работает с привязкой к географической широте места установки и времени года.

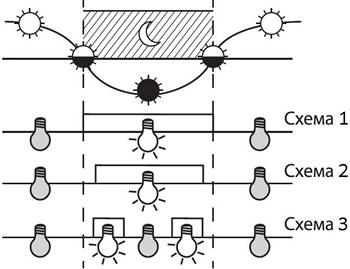

- Установленное время будет автоматически корректироваться каждый день в зависимости от времени восхода и захода солнца (схема 1).
- Имеется возможность запрограммировать включение и выключение освещения в любое время, например, включать через 20 минут после захода солнца и отключать за 20 минут перед восходом, что позволит дополнительно экономить электроэнергию (схема 2).
- Дополнительное энергосбережение обеспечивает функция программирования перерыва в работе ночью, например с 1 ночи до 5 утра (схема 3).
- Программирование таймера осуществляется в три этапа:
- установка текущей даты и времени;
- установка географической широты места установки таймера;
- установка необходимого времени включения и отключения.
- Таймер снабжен аккумулятором, который обеспечивает резервное питание прибора в течение не менее 360 часов в случае отключения от сети.
Технические характеристики
| Артикул | SQ1503-0023 |
| Тип изделия | таймер электронный |
| Тип контакта | 1Р (переключающий) |
| Количество модулей (шаг 18 мм) | 2 |
| Диапазон рабочего напряжения, В | АС 180 - 250 |
| Номинальное напряжение, В | АС 230 |
| Номинальная частота сети, Гц | 50 |
| Номинальный ток нагрузки In, А | 16 (при cos ? = 1) / 8 (при cos ? = 0,4) |
| Потребляемая мощность, не более, Вт / В*А | 5 / 4 |
| Шаг установки выдержки времени, мин. | 1 |
| Количество ячеек вкл. + выкл. | 8 + 8 |
| Диапазон установки географической широты, градусов | 0 - 66 |
| Погрешность отчета временных интервалов, с./сутки | 2 |
| Время работы от источника резервного питания при отключении сети, час. | 360 |
| Электрическая износостойкость, не менее, циклов вкл.-откл. | 100000 |
| Механическая износостойкость, не менее, млн.циклов вкл.-откл. | 10 |
| Диапазон рабочих температур, °C | -10... +40 |
| Способ крепления | на DIN-рейку |

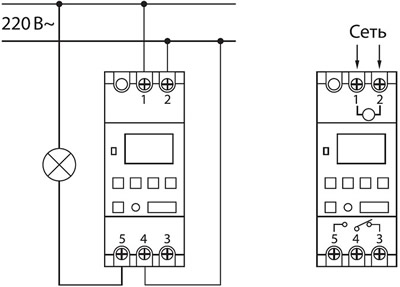

Схема подключения
