Описание и характеристики

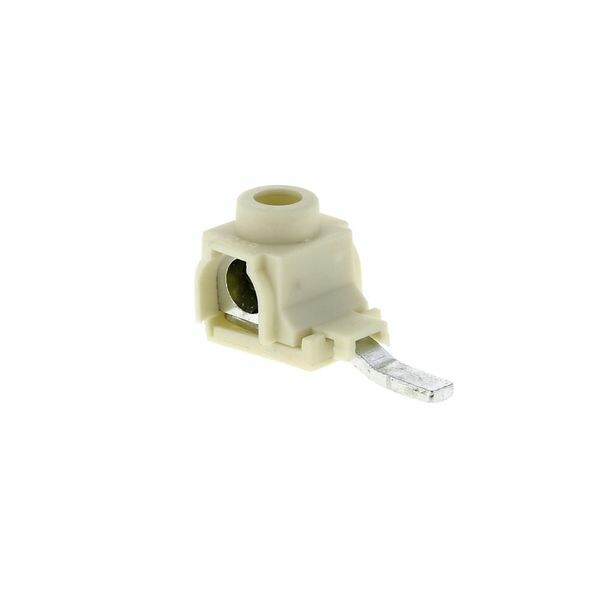

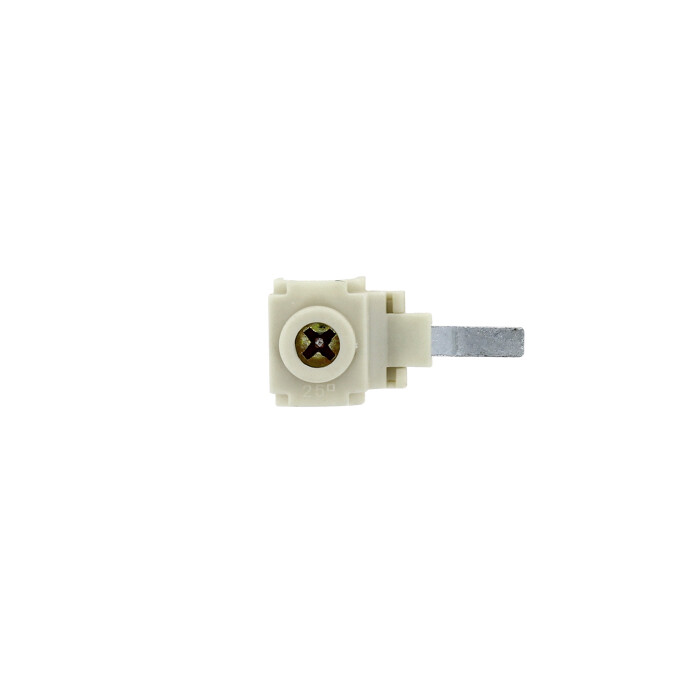

Зажим EKF ck-s PROxima под проводник 6 - 25 кв.мм (боковой ввод) для совместного подключения с шиной PIN
Зажимы EKF PROxima под проводник предназначены для совместного подключения медных питающих проводников и гребенчатых шин типа PIN.
Применяются для подключения автоматического выключателя и шины типа PIN при комплектации электрощитов.

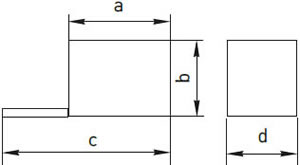

Размеры и вес
| Размеры, мм | Вес изделия, г | |||
|---|---|---|---|---|
| a | b | c | d | |
| 13 | 18 | 34,5 | 13 | 10 |
Материалы
| Материал корпуса | пластик, не поддерживающий горение |
| Материал токопроводящей части | латунь марки Л63 |
Технические характеристики
| Тип изделия | шинный зажим (клемма) |
| Назначение | совместное подключение с шиной PIN |
| Номинальное рабочее напряжениие, В | 400 |
| Номинальный ток, А | 100 |
| Напряжение пробоя изоляции, кВ | 1 |
| Сечение проводника, кв.мм | 6 - 25 |
| Подсоединение | боковое |
| Момент затяжки, Н*м | 4 - 5 |
