Описание и характеристики
Труба гофрированная d 16 мм ПВХ DKC 57016 армированная, серый, 30 м
Гибкие армированные трубы предназначены для прокладки в них цепей питания и управления к производственному, технологическому оборудованию, механизмам и машинам.
Применяются для прокладки сетей, подвергающихся прродолжительным вибрационным воздействиям в ходе эксплуатации.
Подходят для монтажа слаботочных и силовых сетей на участках любой сложности:
при поворотах в различных плоскостях, при прокладке по сферическим поверхностям и т.п.
Используются совместно с гладкими жесткими трубами и аксессуарами.
Преимущества
- Прочный спиралевидный каркас.
- Повышенная гибкость.
- Стойкость к динамическим и вибрационным воздействиям.
- Гладкая внутренняя поверхность облегчает протяжку кабеля.
- Стойкость к старению.
- Стойкость к воздействию влаги.

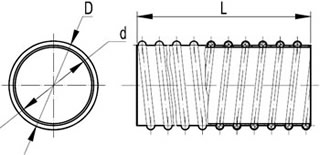

Размеры
| Внутренний диаметр, мм | Внешний диаметр, мм | Количество в бухте, м |
|---|---|---|
| 16,1 ±0,5 | 20,5 ±0,5 | 30 |
Материалы и цвета
- Цвет трубы: Серый (RAL 7035).
- Спиралевидный каркас из жесткого непластифицированного поливинилхлорида залит мягким пластифицированным ПВХ-пластикатом.
- Внутренняя поверхность трубы гладкая.
Технические характеристики
| Тип изделия | труба гибкая армированная |
| Наличие протяжки (зонда) | нет |
| Номинальный диаметр, мм | 16 |
| Номинальный размер в дюймах | 5/8" |
| Ударная прочность при +5 °C, не менее, Дж | 6 |
| Ударная прочность при -25 °C, не менее, Дж | 2 |
| Разрывная прочность, не менее, Н | 200 |
| Минимальный радиус изгиба, внешних диаметров | 2 |
| Стойкость к изгибу, не менее | 5000 изгибов на угол 180° при +23 °С |
| Диэлектрическая прочность, не менее, В | 2000 (50 Гц в течение 15 мин.) |
| Сопротивление изоляции, не менее, МОм | 100 (500 В в течение 1 мин.) |
| Температура монтажа, °C | +5... +60 |
| Температура эксплуатации, °C | -25... +60 (при отсутствии механических воздействий) |
| Степень защиты от пыли и влаги | IP65 (ГОСТ 14254-96) |
| Класс защиты от поражения электрическим током | 0 (ГОСТ 12.2.007.0) |
| Стандарт | ТУ 2247-023-47022248-2009 |
| Соответствие требованиям пожарной безопасности | ГОСТ Р 53313-2009 |
