Описание и характеристики

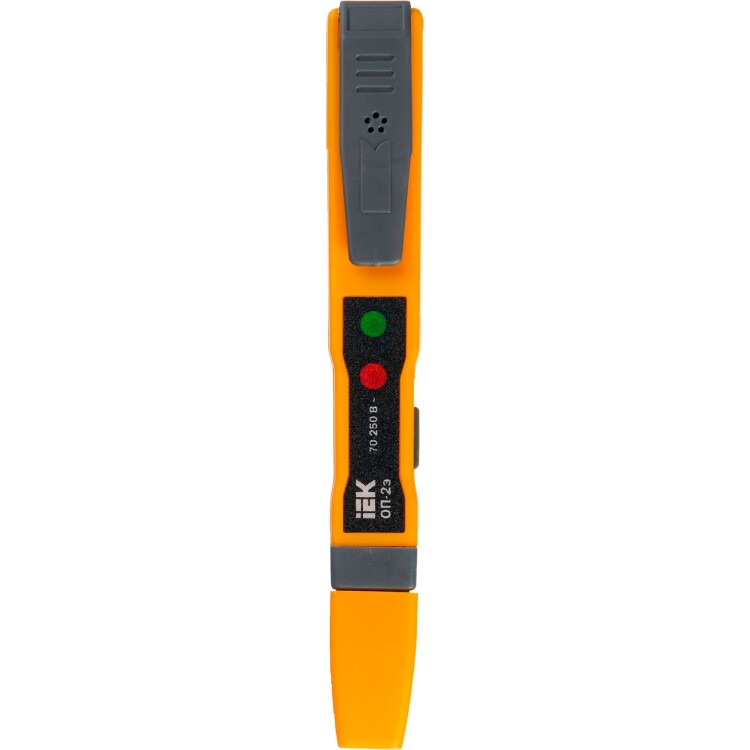

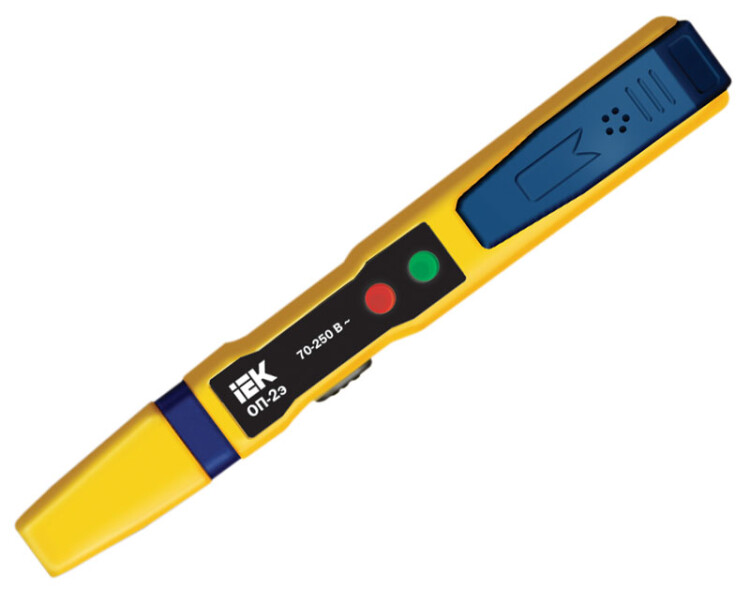

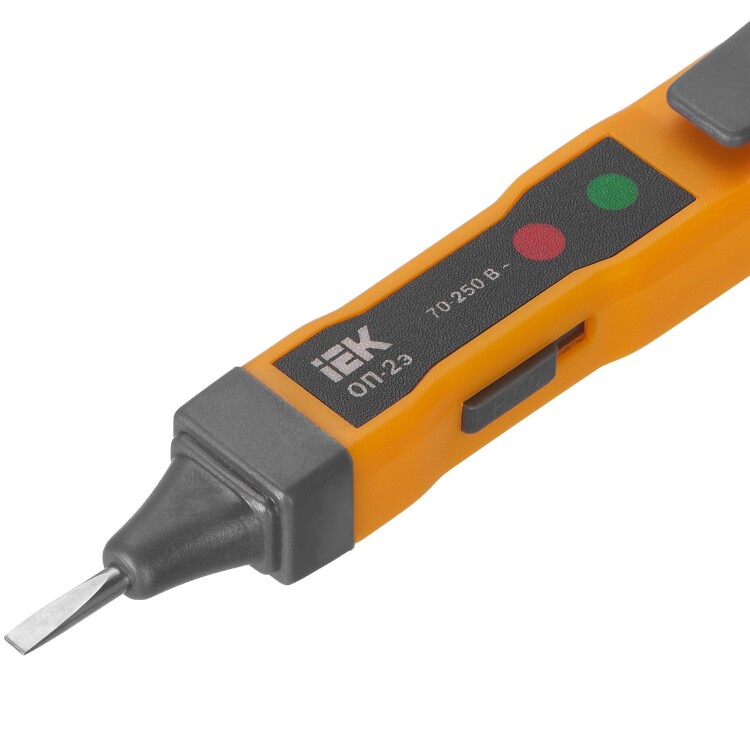

Отвертка-пробник ОП-2э IEK TPR20
Индикатор-пробник ОП-2э выполнен в виде шлицевой отвертки, предназначен для тестирования путем световой или звуковой индикации элементов цепей переменного и постоянного тока в бытовых электроприборах, автотранспорте и т.п.
Работает от 2 батареек типа AG13.
Позволяет быстро и безопасно проверять напряжение переменного и постоянного тока, полярность, целостность цепи.
По сравнению с обычным пробником, таким прибором можно пользоваться даже для проверки целостности проводников и плавких предохранителей, что делает его многофункциональным.
По своим характеристикам соответствует ГОСТ IEC 61010-031.

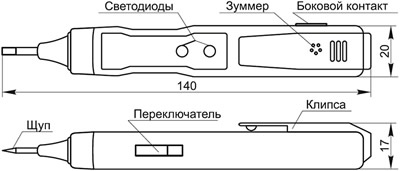

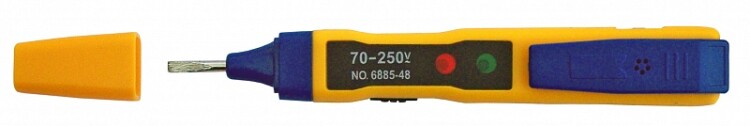

Размеры и основные элементы прибора
Режимы работы

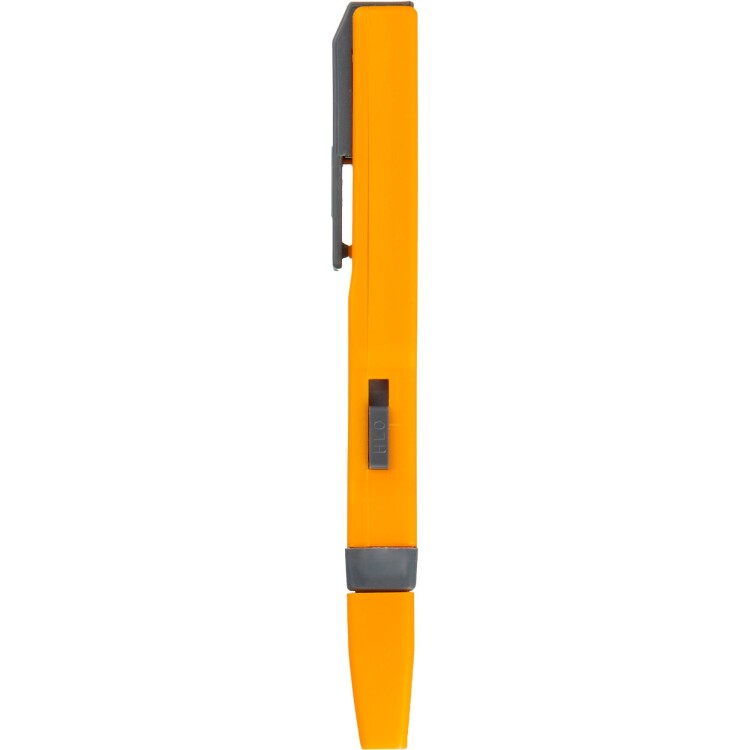

Пробник имеет встроенный переключатель рабочих режимов:
- Положение О - режим контактной работы: горит красный светодиод.
Применяется для контактного определения наличия напряжения, целостности цепей приборов и бесконтактного определения наличия электромагнитных полей.
- Положение L - режим бесконтактной работы, низкая чувствительность: горит зеленый светодиод и используется зуммер.
Применяется для бесконтактного определения наличия напряжения, электромагнитных полей и т.п.
- Положение Н - режим бесконтактной работы, высокая чувствительность: горит зеленый светодиод и используется зуммер.
Применяется для бесконтактного определения наличия напряжения, электромагнитных полей и т.п.
Технические характеристики
| Модификация | ОП-2э |
| Проверка наличия напряжения переменного тока, В | 70 - 250 (контактный метод); 70 - 1000 (бесконтактный метод) |
| Диапазон рабочей частоты, Гц | 50 - 500 |
| Определение целостности цепи и полярности источника постоянного тока напряжением, В | 1,2 - 36 |
| Проверка целостности пассивной (обесточенной) цепи сопротивлением, МОм | 0 - 5 (режим O); 0 - 50 (режим L); 0 - 100 (режим H) |
| Индикация высокочастотных электромагнитных полей, более, мВт/кв.см | 5 (режим L); 2 (режим H) |
| Класс защиты от поражения электрическим током | II |
| Источник питания | 2 батарейки типа AG13 (2 х 1,5 В) |
| Совместимые типы элементов питания | LR44, 157, V13GA, А76 |

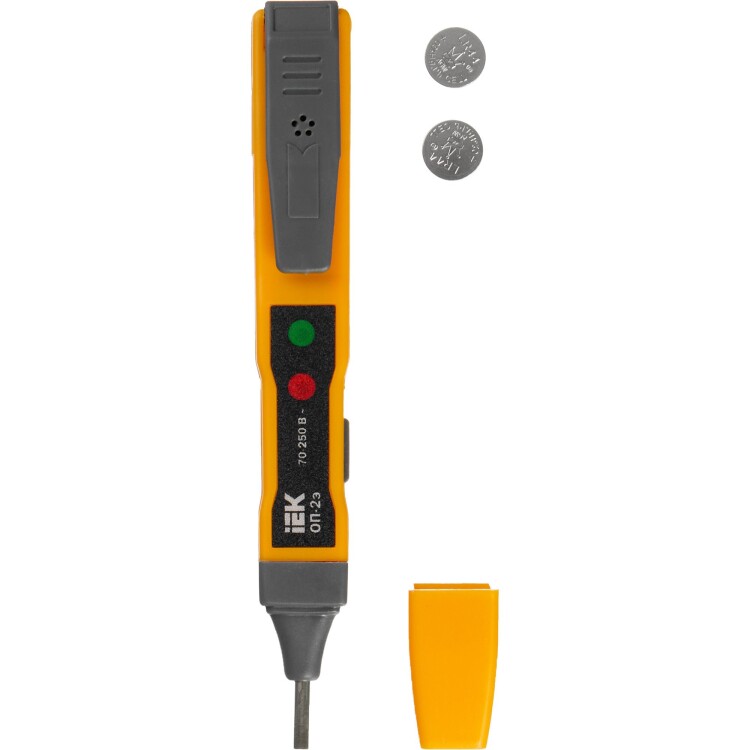

| Наличие элементов питания в комплекте | есть |
| Диапазон рабочих температур, °C | -10... +50 |
| Срок службы, не менее, лет | 3 |
Правила эксплуатации
- Диагностика цепей переменного тока.
Контактный метод.
Возьмите пробник за ручку, не касаясь бокового контакта, и прикоснитесь щупом к оголенному участку токоведущей части электроустановки.
Свечение светодиода будет сигнализировать о наличии напряжения.
Бесконтактный метод.
Переключите пробник в режим L или Н.
Удерживая пробник за ручку, поднесите щуп к изоляции токоведущих частей: сетевым шнурам, проводам открытой проводки, вилкам, розеткам, выключателям и корпусам электроприборов.
Свечение светодиода (звук зуммера) подтвердит наличие напряжения сети.
Для повышения чувствительности прикоснитесь пальцем к боковому контакту или же возьмите пробник за щуп, а боковую поверхность ручки поднесите к проверяемому участку цепи.
- Диагностика источников постоянного тока.
При выполнении диагностики источников постоянного тока и проверке пассивных цепей для обеспечения высокой чувствительности необходимо держать пробник за ручку, прикасаясь пальцем к боковому контакту.
Определение полярности аккумулятора.
Возьмите пробник в руку и пальцем коснитесь бокового контакта.
Щупом пробника по очереди прикоснитесь к одному и второму полюсам аккумулятора, одновременно пальцем другой руки дотроньтесь до другого свободного полюса.
Свечение светодиода будет сигнализировать прикосновение щупом к положительному полюсу.
Оценка состояния гальванических элементов (1,2 В и выше).
Возьмите пробник в руку и пальцем коснитесь бокового контакта.
Щупом пробника прикоснитесь к отрицательному полюсу гальванического элемента, при этом свободной рукой коснитесь положительного полюса гальванического элемента.
У разряженного гальванического элемента будет наблюдаться слабая световая индикация, у заряженного индикация отсутствует.
- Проверка целостности пассивных (обесточенных) цепей.
Прикоснитесь щупом пробника к одному концу цепи, а пальцами свободной руки к другому.
Целостность цепи подтвердит свечение светодиода, а обрыв - отсутствие свечения последнего.
- Оценка излучения экрана телевизора и монитора компьютера.
Переключите пробник в режим L или Н.
Поднесите пробник к экрану телевизора или монитору компьютера.
Светодиод светится (зуммер звонит) в зоне перед экраном телевизора и монитором компьютера с потоком излучения более 5 мВт/кв.см.
- Проверка правильности расположения однополюсных выключателей бытовых электроприборов в фазном проводе.
Вставьте двухполюсную вилку прибора в розетку, предварительно отключив однополюсный выключатель, и поднесите щуп пробника к рабочему элементу прибора: цоколю лампы, электронагревательному элементу и т.д.
Свечение светодиода пробника будет означать, что выключатель расположен в нулевом проводе.
Поменяйте полюса вилки и убедитесь в отсутствии свечения светодиода пробника.
- Проверка заземления (подключения к РЕ-проводнику) металлических корпусов бытовой техники (холодильников, электрических плит, тостеров и т.д.).
Прикоснитесь щупом пробника к корпусу включенного электроприбора.
Свечение светодиода пробника будет означать отсутствие заземления.
- Проверка электронных компонентов.
Конденсатор.
Соедините полюса конденсатора через пробник с помощью пальцев руки.
В момент замыкания внешней цепи конденсатора произойдет кратковременная вспышка светодиода.
Если после изменения полярности подключения конденсатора вспышка повторится, то конденсатор исправен.
Диод, выпрямитель.
Соедините полюса диода через пробник с помощью пальцев руки, а затем поменяйте полярность.
Свечение светодиода пробника только при одной полярности будет означать исправность диода, причем при индикации щуп пробника будет соединен с положительным полюсом диода.
Транзистор (тип п-р-п).
Транзистор исправен, если светодиод засветится при касании щупом С (коллектор) и Е (эмиттер) в то время, как боковой контакт пробника пальцами соединен с В (база).
Транзистор (тип р-п-р).
Транзистор исправен, если светодиод засветится при касании щупом В (база) в то время, как вы по очереди соединяете пальцами винт (боковой контакт) с С (коллектор) и Б (эмиттер).
Лампочка, катушка реле, предохранитель, динамик.
Одной рукой коснитесь полюса проверяемого изделия, второй рукой возьмите пробник, касаясь бокового контакта, и прислоните щуп к другому полюсу изделия.
Если светодиод засветится ярко, изделие исправно, если свечение слабое или вообще отсутствует, изделие неисправно.
- Поиск места обрыва проводника, подключенного к сети переменного тока.
Переключите пробник в режим Н.
Возьмите пробник за щуп и проведите пробником вдоль проводника от места его подключения к сети, в месте обрыва светодиод погаснет (зуммер перестанет звонить).
