Описание и характеристики

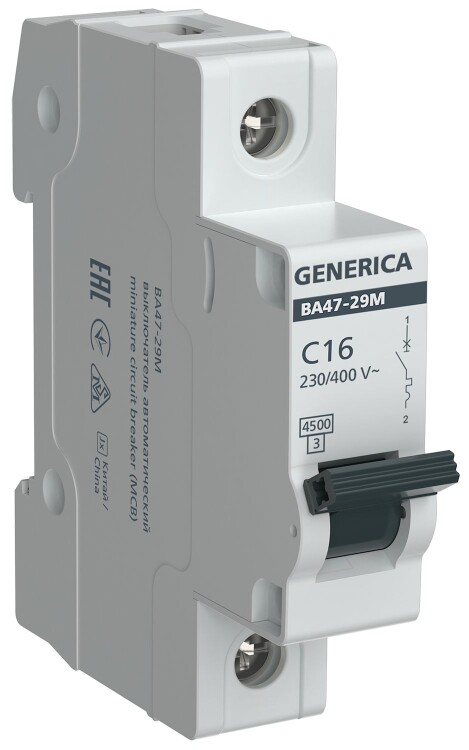

Автоматический выключатель ВА47-29М 1P 16А 4,5кА C Generica
Модульные автоматические выключатели ВА47-29М Generica предназначены для работы в однофазных или трехфазных электрических сетях переменного тока номинальным напряжением до 400 В и частотой 50 Гц.
Выполняют функции автоматического отключения электроустановки при появлении сверхтоков (перегрузка или короткое замыкание) и оперативного управления участками электрических цепей.
Применяются для защиты распределительных и групповых цепей, имеющих различную нагрузку:
- электроприборы, освещение - выключатели с характеристикой В;
- двигатели с небольшими пусковыми токами (компрессор, вентилятор) - выключатели с характеристикой C;
- двигатели с большими пусковыми токами (подъемные механизмы, насосы) - выключатели с характеристикой D.
Рекомендуются к применению во вводно-распределительных устройствах для жилых и общественных зданий.
Соответствуют требованиям ТР ТС 004/2011 и ТР ЕАЭС 037/2016.
Преимущества
- Широкий ряд характеристик и номинальных токов.
- Одновременное подключение до двух дополнительных контактов.
- Возможность опломбировки.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Размеры
| Высота корпуса, мм | 86 | |
| Ширина корпуса, мм | 18 | |
| Глубина корпуса, мм | 70 | |
Технические характеристики
| Артикул | MVA21-1-016-C |
| Тип изделия | выключатель автоматический модульный |
| Число полюсов | 1 |
| Наличие защиты от сверхтоков в полюсах | в каждом полюсе |
| Номинальное напряжение переменного тока Ue, В | 230 / 400 |
| Номинальная частота сети, Гц | 50 / 60 |
| Номинальный ток In, А | 16 |
| Номинальная наибольшая отключающая способность Icn, А | 4500 |
| Номинальное импульсное выдерживаемое напряжение Uimp, В | 4000 |
| Тип расцепителя | тепловой, электромагнитный |
| Характеристика срабатывания от сверхтоков, тип | C |
| Отключение нейтрали | нет |
| Потери энергии, Вт | 3,5 |
| Мехническая износостойкость, не менее, циклов В - О | 10000 |
| Электрическая износостойкость, не менее, циклов В - О | 4000 |
| Группа механического исполнения по ГОСТ 17516.1 | М4 |
| Класс токоограничения | 3 |
| Рабочий режим | продолжительный (S1) |
| Рабочая температура окружающей среды, °C | -40... +50 |
| Относительная влажность воздуха | 90% при +20 °C / 50% при +40 °C |
| Степень защиты от пыли и влаги по ГОСТ 14254 | IP20 |
| Класс защиты от поражения электрическим током | 0 |
| Тип монтажа | на DIN-рейку ТН-35 |
| Рабочее положение | вертикальное с возможным отклонением на 90° |
| Сторона подключения нагрузки | любая |
| Тип подключения | винтовое соединение |
| Сечение провода, присоединяемого к контактным защимам, кв.мм | 1,0 - 25 |
| Материал присоединяемых проводников | медь |
| Рекомендуемый момент затяжки винтов контактных зажимов, Н*м | 2 |
| Возможность присоединения к контактным зажимам соединительных шин | PIN (штырь) |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Масса одного полюса, не более, г | 85 |
| Срок службы, лет | 15 |
