Описание и характеристики

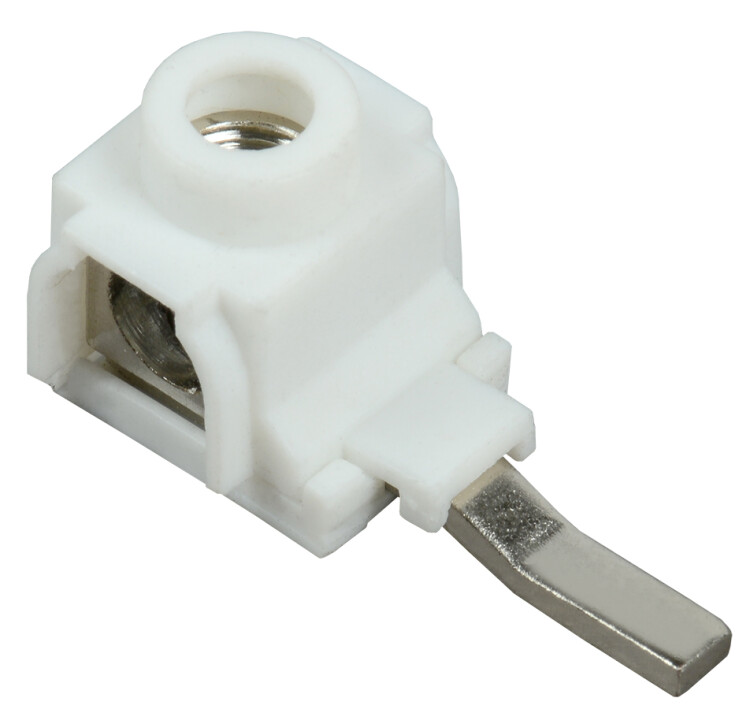

Клемма вводная КВМ 4 - 25 кв.мм (боковой ввод) для модульного оборудования
Клеммы вводные КВМ предназначены для создания проходных соединений групп автоматических выключателей, подведения питания к соединительным шинам и клеммным зажимам модульных аппаратов при помощи подключения проводников в электрощитовом оборудовании и электроустановках напряжением до 400 В.
Преимущества
- Удобное присоединение проводников к клеммным зажимам модульных аппаратов при использовании соединительных шин.
- Плоский вывод клеммы обеспечивает надежный электрический контакт с выводом соединительной шины.
- Возможность подведения проводников большого сечения до 25 кв.мм.
Размеры
Материалы и цвета
| Цвет корпуса | Белый |
| Материал корпуса | пластик |
| Материал винтового зажима | латунь |
| Материал токоведущей части | медь |
Особенности конструкции
 |
Боковое подключение проводников. |
 |
Плоский вывод клеммы с антикоррозийным покрытием для обеспечения надежного электрического контакта. |
Технические характеристики
| Артикул | YKVM-4-25-S |
| Тип изделия | клемма вводная модульная |
| Количество полюсов | 1 |
| Количество зажимных клемм на 1 полюс | 1 |
| Сторона присоединения проводника | сбоку |
| Номинальное напряжение переменного тока Ue, В | 400 |
| Номинальная частота, Гц | 50 |
| Номинальное напряжение постоянного тока Ue, В | 220 |
| Номинальный ток In, А | 100 |
| Номинальное напряжение изоляции, В | 415 |
| Минимальное сечение, кв.мм | 10 |
| Способ подключения | винтовое соединение |
| Типоразмер винтов крепления | М8 |
| Номинальная присоединительная способность, кв.мм | 4 - 25 |
| Максимальный крутящий момент, Н*м | 2,5 |
| Класс негорючести изоляционного материала по стандарту UL94 | V1 |
| Температура эксплуатации, °C | -40... +50 |
| Климатическое исполнение и категория размещения | УХЛ3 |
| Срок службы, не менее, лет | 5 |
