Описание и характеристики
Провод нагревательный саморегулирующийся неэкранированный SRL24-2 Proconnect 51-0626 (24 Вт/м)
Саморегулируемый греющий неэкранированный провод SRL24-2 Proconnect предназначен для защиты от замерзания бытовых трубопроводов среднего диаметра, счетчиков воды, вентилей и т.п.
Провод меняет собственное тепловыделение в зависимости от внешних условий, благодаря этому систему обогрева трубопроводов можно применять на трубе с разными температурными режимами (часть трубы на улице, часть - в подвале дома).
Провод нагревательный саморегулирующийся неэкранированный применяется для устройства на трубопроводах диаметром не более 150 мм.
Устанавливается на трубопровод под теплоизоляцию.
Длина и мощность электрообогревателя выбираются исходя из длины и толщины трубы.
Сердечник провода состоит из бесконечных параллельных связей частиц углерода, что позволяет отрезать кабель на отрезки требуемой длины.
Для герметизации соединения провода с кабелем питания и герметичной заделки противоположной стороны провода используются наборы для концевой заделки кабеля арт. 51-0614, 51-0615 (приобретаются отдельно).
Преимущества
- Низкое потребление электроэнергии.
- Резка на необходимую длину.
Размеры
- Диаметр: 10,97 х 4,38 мм.

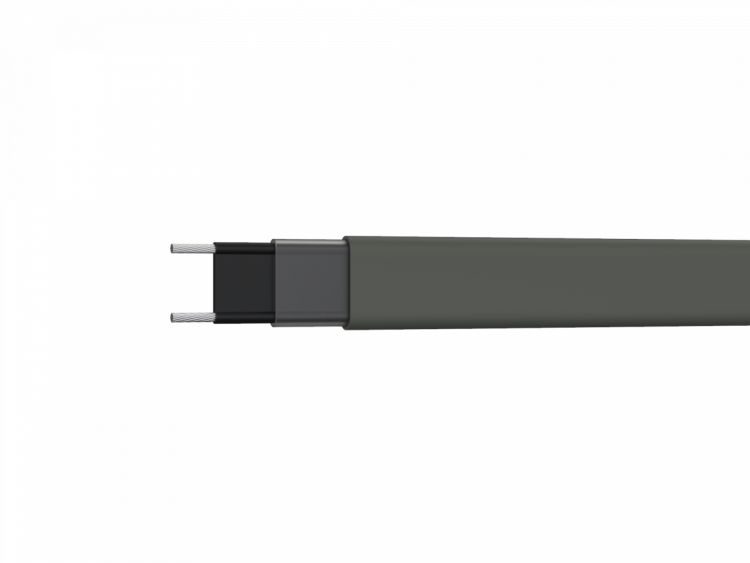

Конструкция и материалы
- Саморегулирующийся нагревательный провод представляет собой ленточный электрический нагреватель с параллельными проводниками.
- Греющая матрица наносится на луженые никелем медные шины, состоящие из большого количества скрученных проволок.
- Тепловыделяющим элементом греющего кабеля является сама матрица, меняющая тепловыделение в зависимости от температуры окружающей среды.
- Материал изоляции: ПВХ, цвет серый.
Технические характеристики
| Вид кабеля | греющий саморегулирующийся |
| Наименование провода | SRL24-2 |
| Наличие экрана | нет |
| Напряжение питания, В | АС 220 - 240 |
| Частота тока, Гц | 50 |
| Линейная мощность провода, не менее, Вт/м | 24 |
| Максимальная рабочая температура, °C | +65 |
Расчетная длина нагревательного провода
| Мощность, Вт/м | Температура, °С | Максимальная длина при использовании автоматического выключателя (УЗО), м | |||
|---|---|---|---|---|---|
| 10 А | 15 А | 20 А | 30 А | ||
| 10 | +10 °С | 125 | 128 | 128 | 128 |
| 0 °С | 120 | 128 | 128 | 128 | |
| -20 °С | 98 | 128 | 128 | 128 | |
| 13 | +10 °С | 110 | 119 | 119 | 119 |
| 0 °С | 97 | 119 | 119 | 119 | |
| -20 °С | 78 | 117 | 119 | 119 | |
| 16 | +10 °С | 91 | 136 | 140 | 140 |
| 0 °С | 70 | 120 | 140 | 140 | |
| -20 °С | 81 | 106 | 140 | 140 | |
| 24 | +10 °С | 65 | 97 | 114 | 114 |
| 0 °С | 56 | 85 | 112 | 114 | |
| -20 °С | 45 | 67 | 89 | 114 | |
| 30 | +10 °С | 44 | 66 | 87 | 91 |
| 0 °С | 39 | 60 | 79 | 91 | |
| -20 °С | 32 | 48 | 65 | 91 | |
| 40 | +10 °С | 39 | 58 | 78 | 81 |
| 0 °С | 36 | 54 | 73 | 81 | |
| -20 °С | 32 | 48 | 64 | 76 | |
