Описание и характеристики

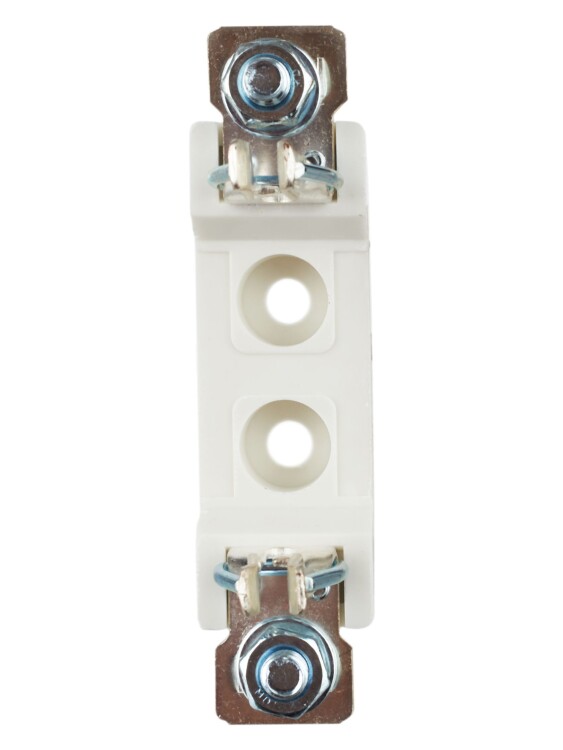

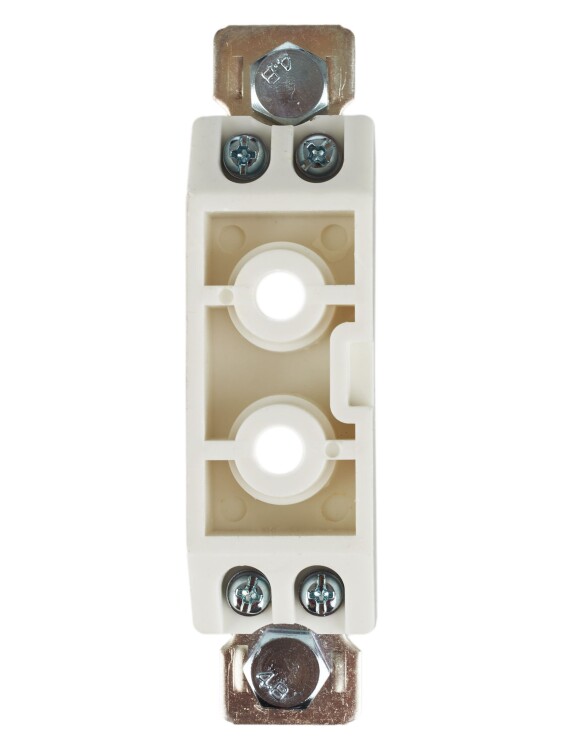

Держатель предохранителя ДП-33, габарит 00 (160 А), IEK DPP10D-DP-160
Держатель ДП-33, габарит 00, предназначен для установки предохранителя плавкого серии ППНИ типа gG общего применения во вводно-распределительных устройствах (ВРУ), шкафах и пунктах распределительных (ШРС, ШР, ПР), в оборудовании трансформаторных подстанций (ЩО), шкафах низкого напряжения (ШРПНН), шкафах и ящиках управления.
Конструкция, технические параметры, габаритные и установочные размеры плавких вставок и держателей ППНИ соответствуют современным стандартам МЭК и ГОСТ, позволяют заменять собой аналогичные устройства как отечественного, так и импортного производства.Размеры
| Размеры, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Н1 | Н2 | Н3 | А1 | А2 | А3 | В2 | С1 | С2 | Od |
| 25 | 60 | 85 | 25 | 100 | 120 | 30 | 58 | 87 | 7,5 |
Материалы
- Контакты предохранителя и держателя выполнены из электротехнической меди с гальваническим покрытием сплавом олово - висмут, что предотвращает их окисление в процессе эксплуатации.
- Основание держателя (изолятор) выполнено из армированной термореактивной пластмассы, стойкой к коррозии, механическим воздействиям, перепадам температуры и динамическим ударам, которые возникают при коротких замыканиях вплоть до 120 кА.
Технические характеристики
| Типоразмер | 00 (NH00) |
| Номинальный ток, А | 160 |
| Количество полюсов | 1 |
| Номинальная рассеиваемая мощность держателя, Вт | 12 |
| Вес, г | 193 |
