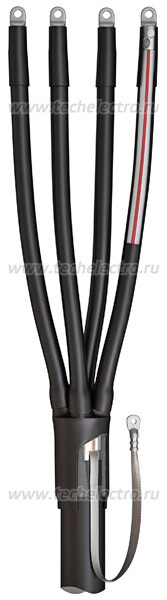

Муфта кабельная концевая 4ПКТп(б)-1-25/50(Б) КВТ
Муфты кабельные концевые 4ПКТп-1 предназначены для оконцевания четырехжильного кабеля с пластмассовой изоляцией (ПВХ / сшитый полиэтилен) и изоляцией из этиленпропиленовой резины (ЭПР) с броней и без брони (в названии муфт для кабеля с броней присутствует обозначение "(б)") на напряжение до 1 кВ.
Комплект для четырехжильного кабеля универсален, может быть использован при монтаже муфты как внутренней, так и наружной установки.
Муфты 4ПКТп-1 подходят для монтажа следующих типов кабеля: (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY, РПГ, РВГ, АРВГ, РРГ, АРРГ, РБВ, АРБВ, РБР, АРБР, РБП.
Соответствуют требованиям ГОСТ 34839-2022.
Конструкция и материалы
- Для кабеля с броней используется непаяная система заземления.
Базовая комплектация включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к бронелентам. - При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать комплект заземления, соответствующий выбранной муфте.
- Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и концевой манжеты, обеспечивает полную герметичность муфты после монтажа.
- Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям.
- Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники.
- Все полимерные композиции, использованные для производства термоусаживаемых компонентов КВТ, не содержат галогенов.
Технические характеристики
| Артикул | 57784 |
| Тип изделия | муфта кабельная концевая |
| Технология монтажа | термоусадка |
| Максимальное рабочее напряжение, кВ | 1,0 |
| Тип кабеля | с броней |
| Изоляция кабеля | пластмассовая |
| Количество жил в кабеле | 4 |
| Сечение жил, кв.мм | 25 / 35 / 50 |
| Температура эксплуатации, °C | -50... +50 |
| Тип установки | внутренняя, наружная |
| Марки монтируемого кабеля | (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY, РПГ, РВГ, АРВГ, РРГ, АРРГ, РБВ, АРБВ, РБР, АРБР, РБП |
| В комплекте | болтовые наконечники |
| Инструмент для монтажа | пропановая горелка, набор для срыва головок болтовых наконечников и соединителей |
