Описание и характеристики

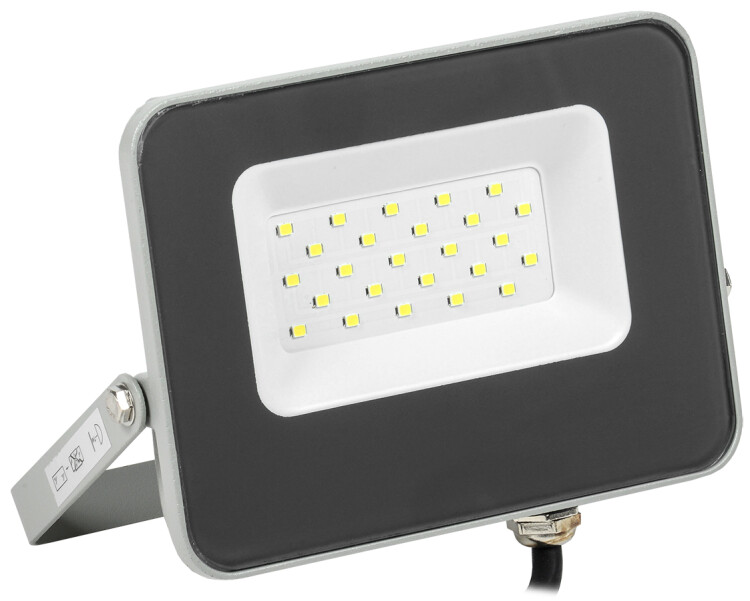

Прожектор светодиодный СДО 07-20 IEK LPDO701-10-K03 (20 Вт, 220 В, 1800 лм, 6500 К, IP65, SMD)

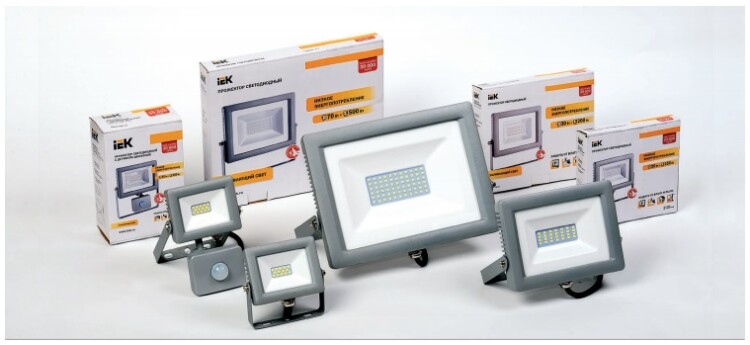

Прожекторы светодиодные IEK серии СДО 07 мощностью от 10 до 70 Вт предназначены для декоративной и фасадной подсветки зданий, подсветки рекламных конструкций, памятников, колонн, деревьев, открытых пространств и объектов, спортивных сооружений, а также промышленных зон.
Являются энергоэффективной заменой галогенных прожекторов, при малой мощности потребления обладают высокой светоотдачей.
Подходят как для внутреннего, так и для наружного применения.
Преимущества
- Компактный, ударопрочный корпус с эффективным теплоотводом.
- Легкий монтаж.
- Высокая энергоэффективность (85 - 90 лм/Вт).
- Высококачественные материалы.
- Полная защита от пыли и влаги.
- Не требуют замены источников света, то есть дополнительных эксплуатационных расходов.
- Широкий диапазон рабочих температур.
- Длительный срок службы.

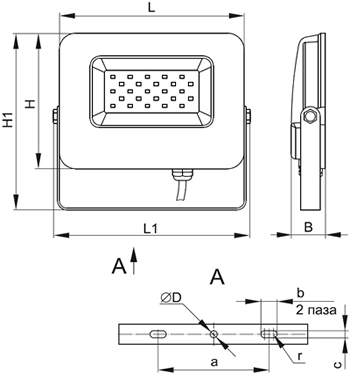

Размеры
| Размеры, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| H | H1 | L | L1 | B | D | a | b | c | r |
| 110 | 144 | 150 | 162 | 28 | 6,5 | 72 | 11 | 6,5 | 3,25 |
Материалы и цвета
| Цвет корпуса | Серый |
| Материал корпуса | алюминиевый сплав |
| Материал рассеивателя | стекло |
Технические характеристики
| Тип изделия | прожектор |
| Источник света | 25 светодиодов SMD 2835 |
| Диапазон рабочего напряжения, В | АС 180 - 265 |
| Номинальное напряжение, В | АС 230 |
| Частота тока, Гц | 50 |
| Номинальная мощность, Вт | 20 |
| Световой поток, лм | 1800 |
| Цветовая температура, К | 6500 |
| Цвет свечения | Холодный белый |
| Индекс цветопередачи, не менее, Ra | 70 |
| Угол раскрытия луча, градусов | 100 |
| Светораспределение | симметричное |
| Коэффициент мощности, не менее, cos ? | 0,8 |
| Минимальное расстояние до оcвещаемого объекта, м | 1,0 |
| Максимальная высота установки, м | 3,0 |
| Максимальная площадь проекции прожектора, кв.м | 0,015 |
| Диапазон рабочих температур, °С | -40... + 50 |
| Относительная влажность воздуха при +25 °С, % | 98 |
| Степень защиты от пыли и влаги | IP65 |
| Класс энергоэффективности | А |
| Класс защиты от поражения электрическим током | I |
| Вес изделия, кг | 0,43 |
| Срок службы, часов | 50000 |
Монтаж и подключение
- Монтаж прожектора производится путем крепления скобы прожектора на монтажную поверхность при помощи двух крепежных элементов (анкеры, болты или шпильки с гайками, плоскими и пружинными шайбами).
Крепежные элементы в комплект не входят.
- Подключение прожектора к сети 230 В~ производится с использованием кабельной муфты или монтажной коробки со степенью защиты от пыли и влаги IP65 (в комплект не входят).
Концы сетевого кабеля, выведенного из прожектора, подключить согласно цветовой маркировке:- L (коричневый провод) - фаза;
- N (синий провод) - нейтраль;
(желто-зеленый провод) - защитный проводник PE.

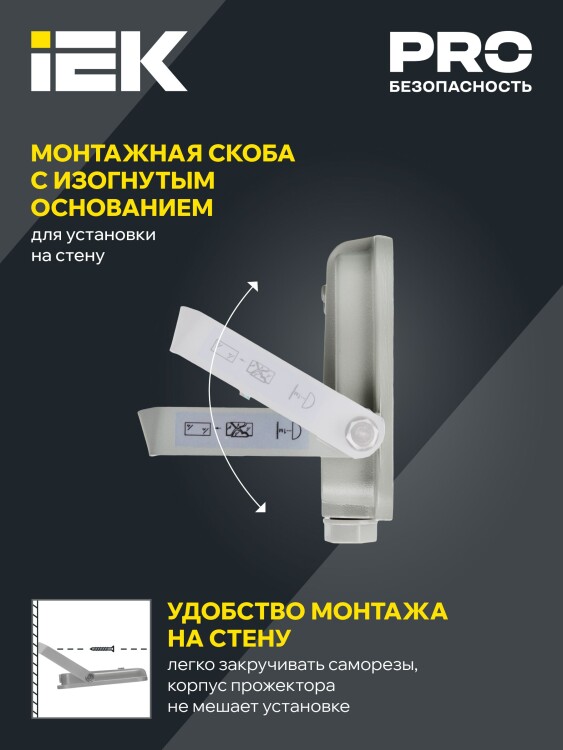

- Регулировка угла наклона прожектора осуществляется двумя винтами осевого крепления на корпусе.
После регулировки угла наклона прожектора винты должны быть затянуты.
Меры предосторожности
Прожектор нагревается в процессе работы.
Не притрагиваться к алюминиевому корпусу и защитному стеклу до их охлаждения.
