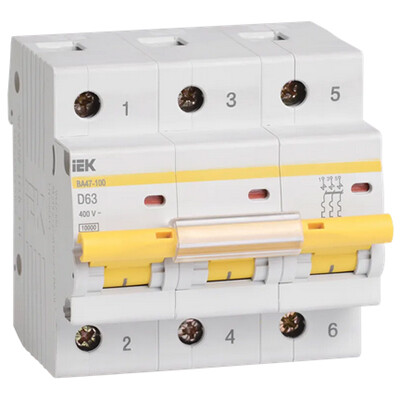

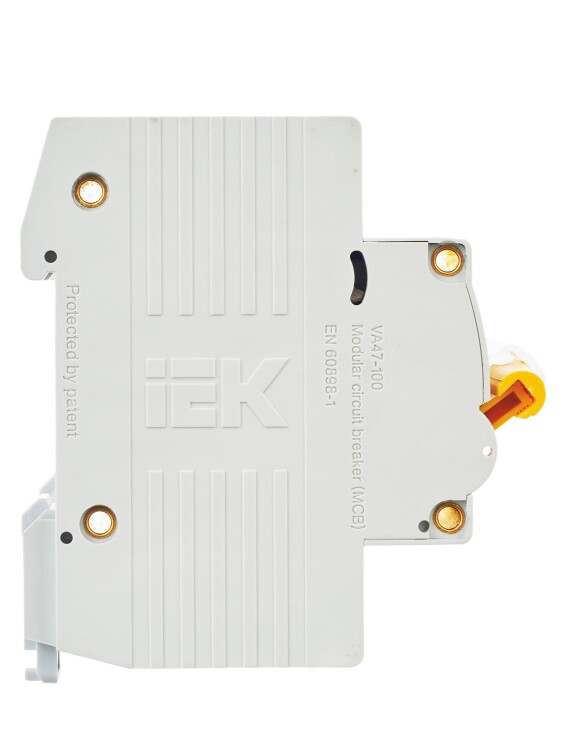

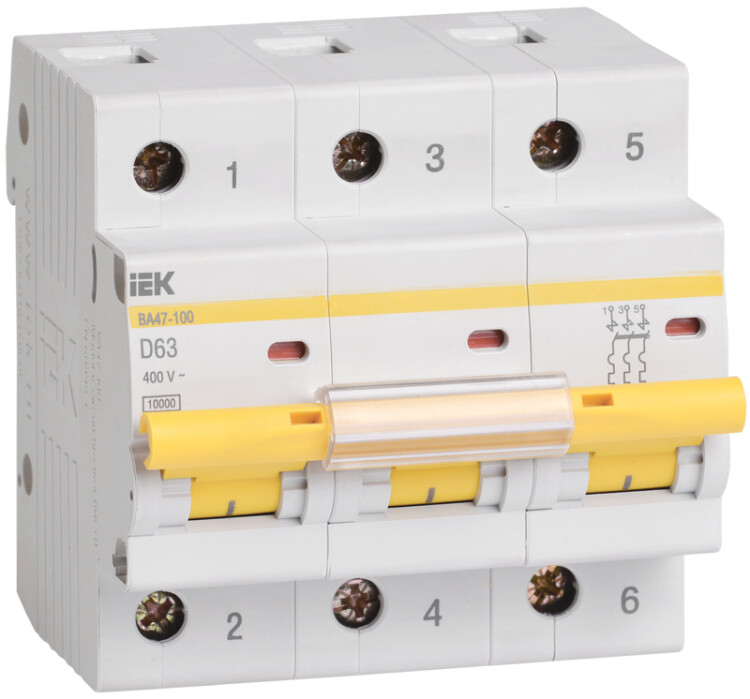

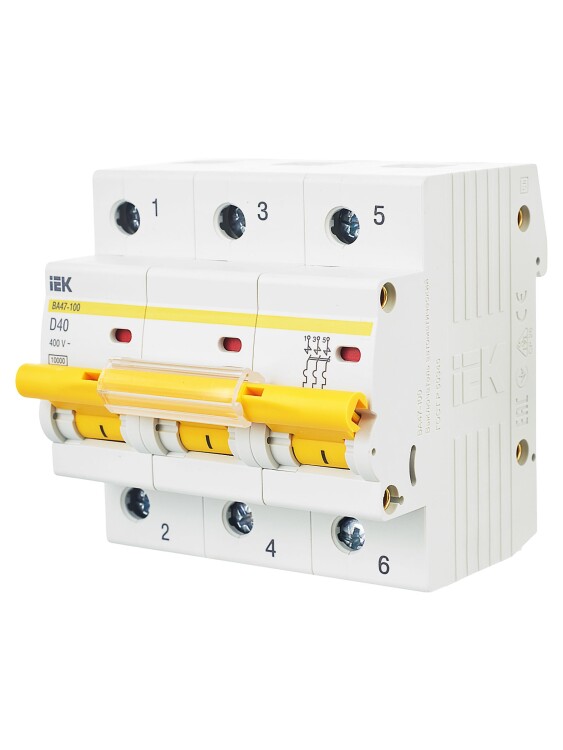

Автоматический выключатель IEK ВА47-100 3Р 40А 10кА D
Автоматические выключатели ВА47-100 предназначены для эксплуатации в однофазных и трехфазных электрических сетях переменного тока с номинальным напряжением не более 400 В частотой 50 Гц.
Выключатели применяются для защиты от сверхтоков распределительных и групповых цепей, имеющих активную и индуктивную нагрузки.

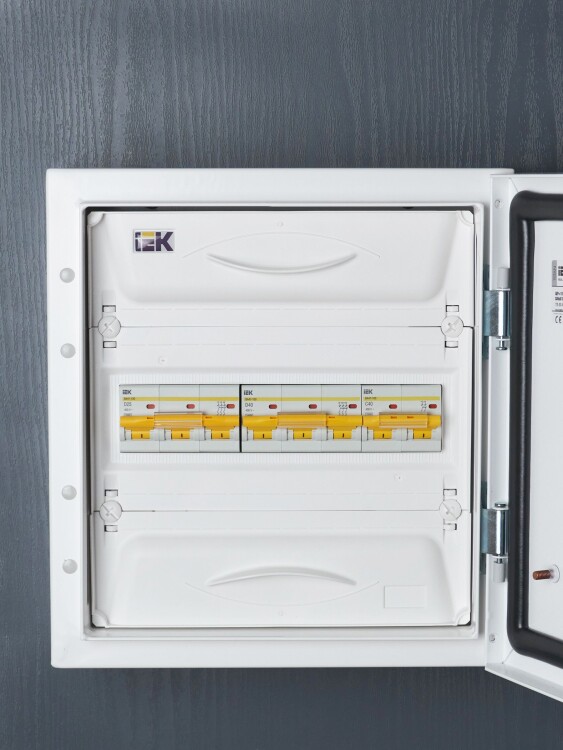

Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
Соответствуют ГОСТ Р 50345 (МЭК 6089801).
Преимущества
- Два типа защиты от перегрузки и короткого замыкания.
- Увеличенная коммутационная способность 10 кА позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
- Наличие индикатора состояния главной цепи.
- Эргономичный дизайн рукоятки включения / выключения.
- Защелка на DIN-рейку с двойным фиксированным положением.
- Простая самостоятельная установка дополнительных устройств.
- Широкий диапазон рабочих температур.

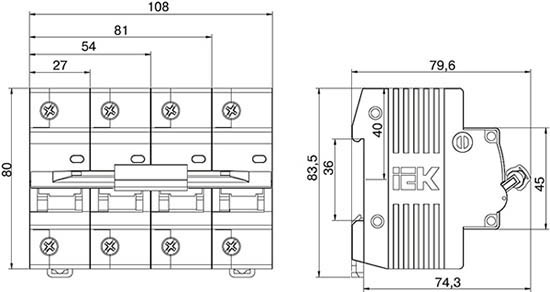

Размеры
Особенности конструкции
 |
Индикатор состояния главной цепи отображает информацию о состоянии контактов независимо от положения рукоятки. |
 |
Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление. |
 |

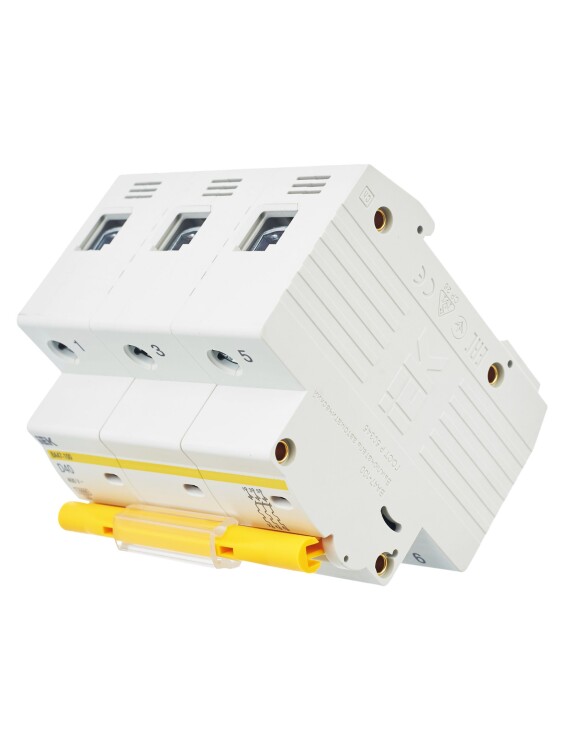

Унифицированный корпус с возможностью подключения дополнительных устройств не требует разбора (возможность самостоятельного подключения). |
 |

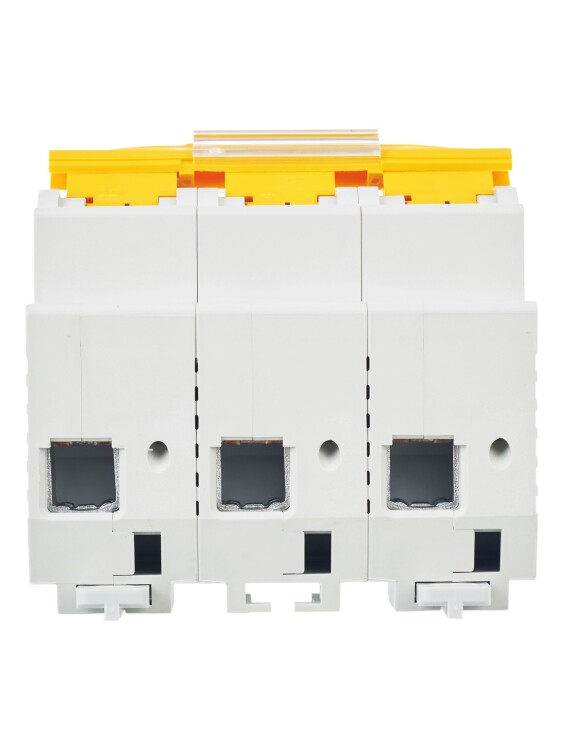

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения. |
 |
Защита от изменения заводских настроек механизма теплового расцепителя плексигласовой вставкой. |
 |

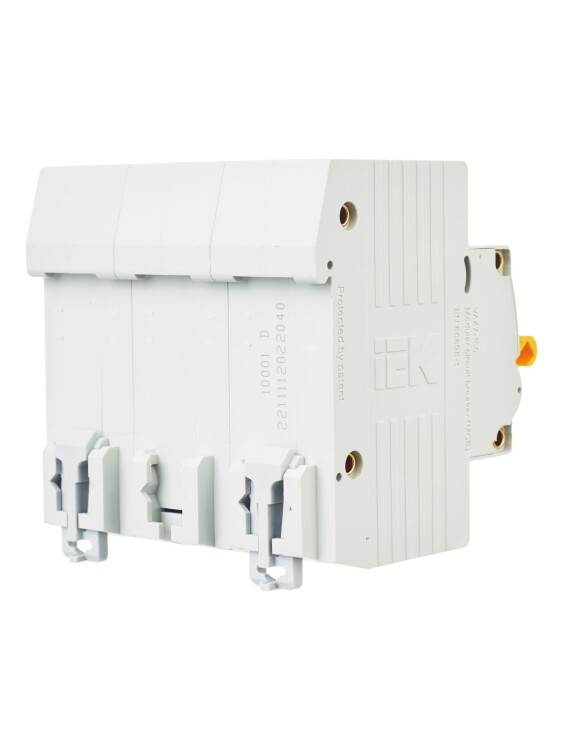

Конструкция ВА47-100 позволяет присоединять дополнительные устройства (КС47, КСВ47, РММ47, РН47) безвинтовым способом. |
 |
Эргономичный дизайн рукоятки включения / выключения облегчает процесс коммутации. |
 |

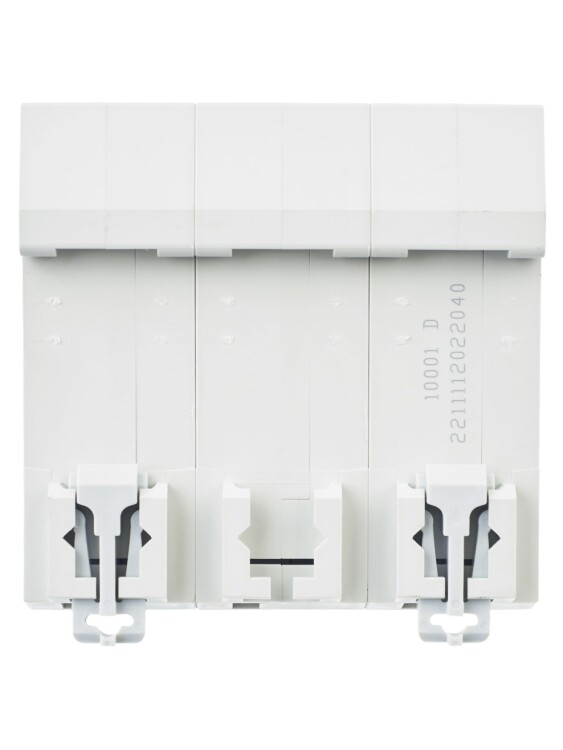

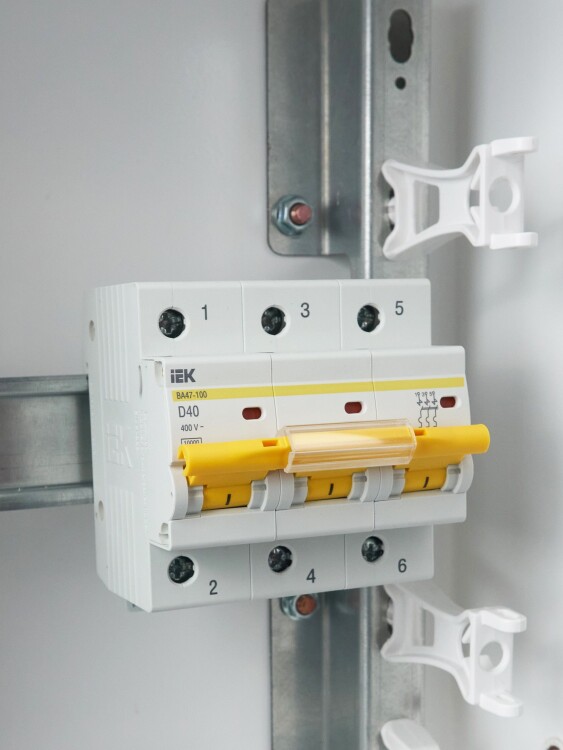

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением. |
Технические характеристики
| Артикул | MVA40-3-040-D |
| Тип изделия | автоматический выключатель |
| Количество полюсов | 3 |
| Наличие защиты от сверхтоков в полюсах | во всех полюсах |
| Модульная ширина (шаг 18 мм) | 4,5 |
| Тип напряжения | переменное / постоянное |
| Номинальное рабочее напряжение переменного тока Ue, В | 400 |
| Номинальное рабочее напряжение постоянного тока на один полюс, В | 60 |
| Номинальная частота сети, Гц | 50 |
| Номинальный ток In, А | 40 |
| Номинальная наибольшая отключающая способность Icn, А | 10000 |
| Номинальное импульсное выдерживаемое напряжение Uimp, В | 6000 |
| Характеристика срабатывания от сверхтоков, тип | D |
| Тип расцепителя | тепловой, электромагнитный |
| Время срабатывания расцепителя в зоне КЗ tm, сек. | 0,1 |
| Способ задания уставки мгновенного расцепителя | по кратности (Ki) |
| Рабочий режим | продолжительный |
| Диапазон рабочих температур, °C | -40... +50 |
| Относительная влажность воздуха при +40 °C, % | 50* |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Механическая износостойкость, не менее, циклов В-О | 20000 |
| Электрическая износостойкость, не менее, циклов В-О | 6000 |
| Группа механического исполнения | М4 (ГОСТ 17516.1) |
| Класс токоограничения | 3 |
| Наличие взрывозащиты | нет |
| Способ монтажа | на DIN-рейку 35 х 7,5 |
| Рабочее положение | вертикальное с возможным отклонением на 90° |
| Возможность присоединения к контактным зажимам соединительных шин | PIN (штырь) |
| Тип подключения | винтовое соединение |
| Максимальное сечение входящего кабеля, кв.мм | 35 |
| Класс защиты от поражения электрическим током | 0 (ГОСТ IEC 61140) |
| Вес одного полюса, не более, кг | 0,162 |
| Срок службы, лет | 15 |
* Допускается эксплуатация выключателей при относительной влажности воздуха 90 % и температуре +20 °C.

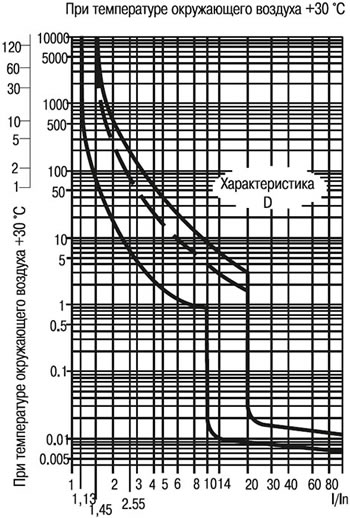

Времятоковые характеристики
|
