Описание и характеристики

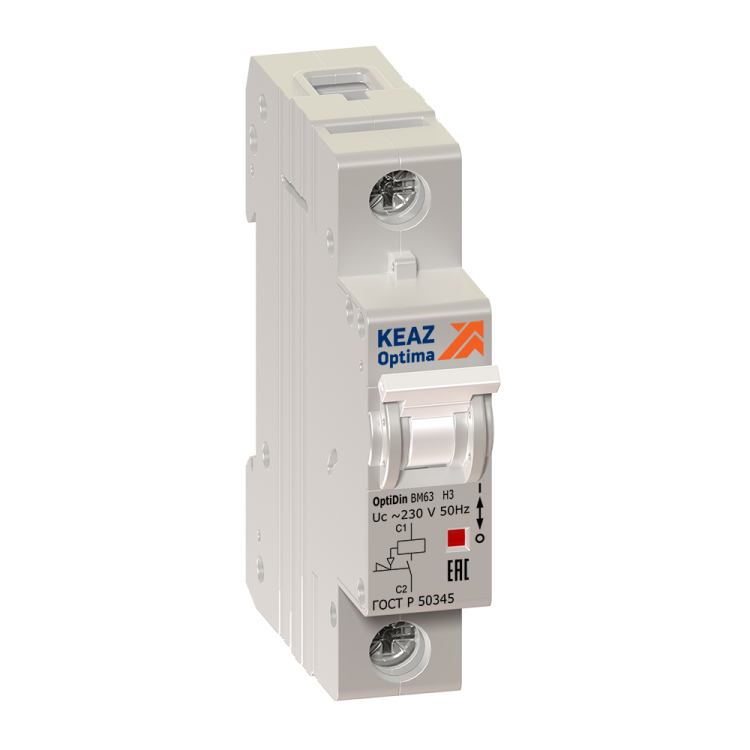

Расцепитель независимый OptiDin BM63-H3-230AC-УХЛ3 КЭАЗ в отдельном модуле
Расцепитель независимый в отдельном модуле применяется совместно с автоматическим выключателем типа ВМ63.
Предназначен для дистанционного отключения одно-, двух-, трех- или четырехполюсных выключателей.
Расцепитель в исполнении Н3 изготавливается на номинальное напряжение переменного тока 230 В.
Выполнен в габарите однополюсного автоматического выключателя типа OptiDin ВМ63.
Соответствует ГОСТ Р 50345-2010, ТУ3421-040-05758109-2009.
Принцип действия
- Конструктивно расцепитель независимый представляет собой электромагнит, который через штифт А (см. ниже рис.1) воздействует на механизм свободного расцепления автоматического выключателя.
- При подаче питаюшего напряжения на выводы С1 и С2 модуля расцепителя он должен сработать и отключить автоматический выключатель.
- Для предотвращения выхода из строя катушки расцепителя она включена последовательно с размыкающим контактом.
Технические характеристики
| Тип изделия | расцепитель независимый |
| Количество модулей | 1 |
| Номинальное рабочее напряжение переменного тока Ue, В | АС 230 |
| Номинальное напряжение питания цепи управления Us, В | АС 230 |
| Частота тока, Гц | 50 |
| Способ крепления | на DIN-рейку |
| Максимальное сечение присоединяемых проводников, кв.мм | 25 |
| Подходит для силового выключателя | да |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ3 |
Монтаж
- Расцепитель независимый монтируется справа от выключателя.
- Ручки выключателя и расцепителя переведите в отключенное положение (рис.1, рис.2).

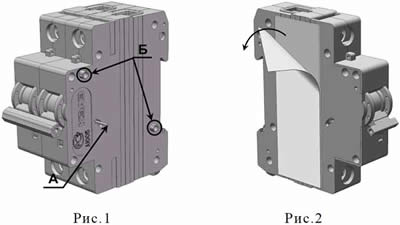

- В отверстия правой боковины выключателя OptiDin ВМ63 установите до упора две втулки Б в указанных местах и через отверстие в правой боковине вставьте штифт А в отверстие рейки до упора (рис. 1).
- С левой боковины расцепителя удалите защитную пленку с двухстороннего скотча (рис. 2).

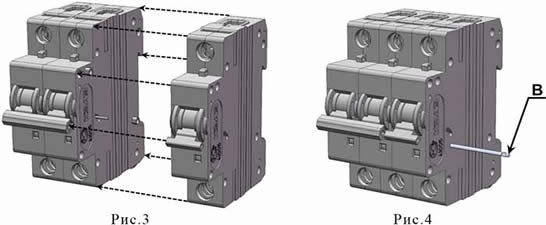

- Присоедините расцепитель таким образом, чтобы штифт А и втулки Б попали в соответствующие отверстия расцепителя, и плотно прижмите на 5 - 7 секунд (рис. 3).
- Вставьте с правой стороны в ручку расцепителя штифт В и утопите заподлицо с ручкой (рис. 4).
- Проверьте работоспособность расцепителя совместно с автоматическим выключателем.
Проверка работы выключателя под действием расцепителя в отдельном модуле проводится путем подачи номинального напряжения на выводы С1 и С2 через кнопочный выключатель. - После включения выключателя и подачи номинального напряжения на выводы С1 и С2 через кнопочный выключатель должно произойти отключение выключателя.
Допускается проводить проверку подачей импульса длительностью 0,04 с.
- Зажимы выводов обеспечивают присоединение гибких многожильных проводников сечением от 1,5 кв.мм до 4 кв.мм.
- Затяжка винтов крепления токоподводящих проводников расцепителя должна производиться с крутящим моментом не менее 0,5 Н*м.
 |
 |
