Описание и характеристики
Корпус металлический навесной ЩРн-12зо УХЛ2 IP54 "Электростандарт" (Киров) с окном, серый, 265 х 310 х 120 мм
Корпуса металлические ЩРн-1 УХЛ2 IP54 предназначены для дальнейшей сборки низковольтных электрощитов распределительного типа.
Устанавливаются в помещениях с невзрывоопасной средой, не содержащей токопроводящей пыли и химически активных веществ.
Размеры и вес
| Высота корпуса, мм | 265 |
| Ширина корпуса, мм | 310 |
| Глубина корпуса, мм | 120 |
| Вес изделия, г | 3,15 |
Материалы и цвета
| Цвет корпуса | Серый (RAL 7035) |
| Материал корпуса | металл |
| Покрытие корпуса | полиэфирная порошковая краска |
| Фактура поверхности | Шагрень |

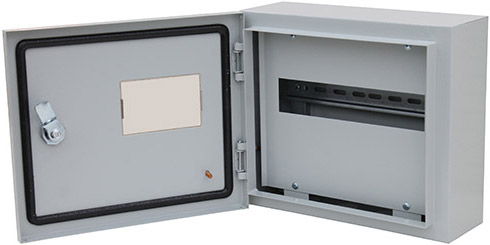

Конструкция и материалы
- Сварной металлический корпус с защитным полимерным покрытием.
- Смотровое окошко в дверце.
- Дверца корпуса запирается на замок. Ключ замка имеет единый секрет.
- Внутри корпуса установлена рейка типа ТН35-7,5 по ГОСТ Р МЭК 60715 для соответствующего количества электроаппаратов, элементы для крепления шин N и PE, оперативная панель.
- Степень защиты от пыли и влаги IP54 благодаря уплотнителю в дверце.
- В дверцу установлена омедненная шпилька заземления.
Технические характеристики
| Тип изделия | корпус металлический ЩРн |
| Исполнение | навесной |
| Номинальный ток, не более, А | 100 |
| Количество рядов | 1 |
| Модульная ширина (шаг 18 мм) | 12 |
| Наличие смотрового окна | есть |
| Наличие замка | есть |
| Наличие установленной DIN-рейки | есть |

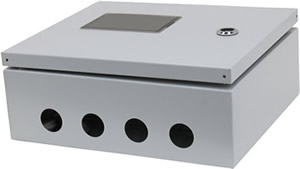

| Расположение вводных отверстий | снизу |
| Количество вводных отверстий | 4 |
| Степень защиты от пыли и влаги | IP54 |
| Климатическое исполнение и категория размещения | УХЛ2 |

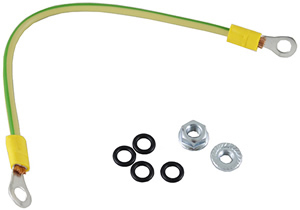

Комплектация
- Корпус металлический.
- Провод заземления - 1 шт.
- Гайка фланцевая М6 - 2 шт.
- Кольцо 006-009-19 ПРС - 4 шт.
- Знак "Заземление" - 2 шт.
- Знак "Осторожно! Электрическое напряжение" - 1 шт.
- Гермоввод мягкий Ø26 / 32 мм серый - 4 шт.
