Автомат 3Р 32А D 10кА ВА47-100 IEK

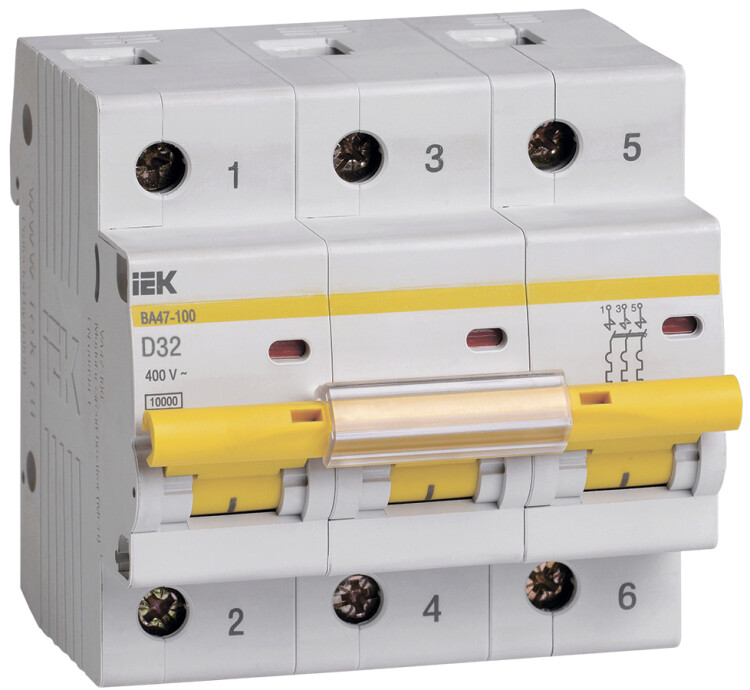

Автоматический выключатель IEK ВА47-100 3Р D 32А 10кА Karat

Модульные автоматические выключатели IEK ВА47-100 серии Karat предназначены для эксплуатации в однофазных и трехфазных электрических сетях переменного тока номинальным напряжением не более 400 В частотой 50 Гц.

Выключатели выполняют функции автоматического отключения электроустановки при появлении сверхтоков (перегрузка или короткое замыкание) и оперативного управления участками электрических цепей.

Применяются для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки.
Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

Соответствуют ГОСТ IEC 60898-1.

Преимущества

• Два типа защиты от перегрузки и короткого замыкания.
• Увеличенная коммутационная способность 10000 А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.

• Независимый индикатор положения контактов.
• Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.

• Защелка на DIN-рейку с двойным фиксированным положением.
• Простая самостоятельная установка дополнительных устройств.

• Широкий диапазон рабочих температур.

Размеры и вес

Высота корпуса, мм	83,5
Ширина корпуса, мм	81
Глубина корпуса, мм	79,6
Вес одного полюса, не более, г	162

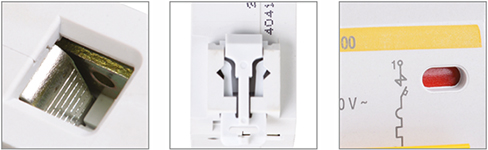

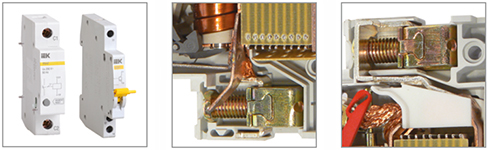

Конструкция и материалы

• Возможность присоединять дополнительные устройства безвинтовым способом.
• Плексигласовая вставка защищает от несанкционированного доступа к заводским настройкам.
• Контактная группа из серебросодержащего композита обеспечивает повышенную износостойкость выключателя.

• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Быстрый монтаж / демонтаж и дополнительная надежность крепления на DIN-рейке.
• Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.

Технические характеристики

Артикул	MVA40-3-032-D
Тип изделия	выключатель автоматический модульный
Количество полюсов	3
Количество защищенных полюсов	3
Модульная ширина (шаг 18 мм)	4,5
Номинальное рабочее напряжение переменного тока Ue, В	400
Номинальная частота сети, Гц	50
Номинальный ток In, А	32
Номинальная наибольшая отключающая способность Icn, А	10000
Номинальное импульсное выдерживаемое напряжение Uimp, В	6000
Характеристика срабатывания от сверхтоков, тип	D
Тип расцепителя	тепловой, электромагнитный
Время срабатывания расцепителя в зоне КЗ tm, сек.	0,1
Способ задания уставки мгновенного расцепителя	по кратности (Ki)
Рабочий режим	продолжительный
Потери энергии, Вт	18
Механическая износостойкость, не менее, циклов В-О	20000
Электрическая износостойкость, не менее, циклов В-О	6000
Группа механического исполнения	М4 (ГОСТ 17516.1)
Класс токоограничения	3
Наличие взрывозащиты	нет
Возможность дополнительной комплектации	есть
Диапазон рабочих температур, °C	-45... +50
Относительная влажность воздуха, %	50* при +40 °C
Степень защиты от пыли и влаги	IP20
Климатическое исполнение и категория размещения	УХЛ4
Способ монтажа	на DIN-рейку 35 х 7,5
Рабочее положение	вертикальное с возможным отклонением на 90°в любую сторону
Возможность присоединения к контактным зажимам соединительных шин	PIN (штырь)
Тип подключения	винтовое соединение
Сечение присоединяемых проводников, кв.мм	2,5 - 35
Класс защиты от поражения электрическим током	0 (ГОСТ Р 12.1.019)
Срок службы, лет	15

* Допускается эксплуатация выключателей при относительной влажности воздуха 90 % и температуре +20 °C.

Установка дополнительных устройств

К автоматическому выключателю могут быть присоединены следующие дополнительные устройства:

• контакт состояния КС47 (присоединение слева);
• контакт состояния КСВ47 (присоединение слева);
• расцепитель минимального / максимального напряжения РММ47 (присоединение справа);
• расцепитель независимый РН47 (присоединение справа).

Допускается присоединение к автоматическому выключателю не более 2 устройств, по одному с каждой стороны.
