Описание и характеристики

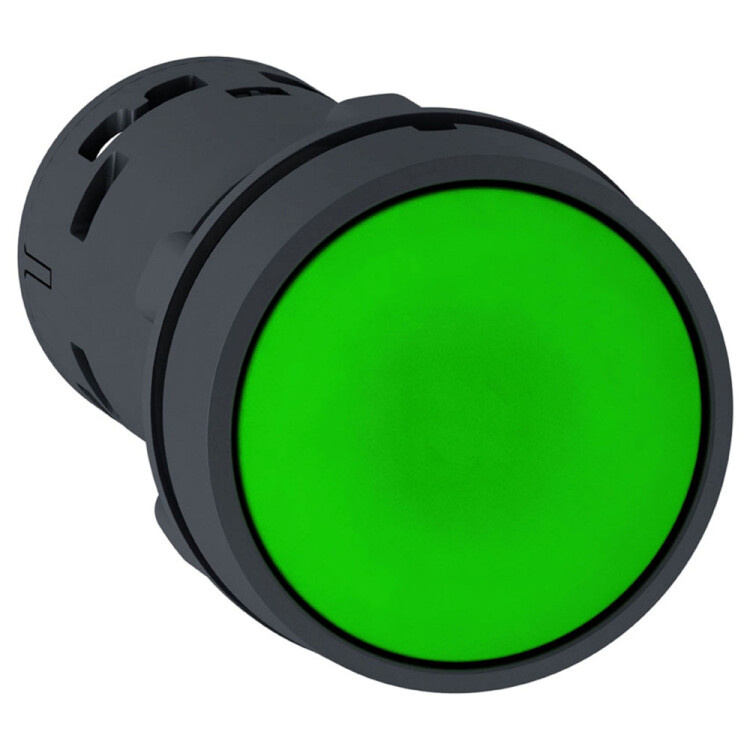

Кнопка управления Schneider Electric XB7NA31 Harmony XB7 (1НО, установочный d 22 мм, IP65), с возвратом, зеленый
Серия монолитных пластиковых устройств сигнализации и управления Harmony XB7 разработана для использования в промышленности, на объектах инфраструктуры и гражданского строительства.
Устройства Harmony XB7 применяются для управления машинами и оборудованием, сигнализации.
Кнопка XB7NA31 выполняет функцию управления. Оснащена потайным толкателем с пружинным возвратом.
Легко устанавливается в стандартные отверстия диаметром 22 мм и подключается к цепям управления через винтовые зажимы.
Идеальна для применения в тяжелых условиях эксплуатации (IP65).
Преимущества
- Эргономичный интерфейс.
- Монолитный корпус.
- Пыле- и водонепроницаемость.
- Двойная изоляция.
- Механическая устойчивость к ударам и вибрациям.
Размеры и вес
| Длина общая, мм | 51,5 |
| Диаметр, мм | 29 |
| Вес изделия нетто, г | 21 |
Материалы и цвета
| Цвет кнопки | Зеленый |
| Цвет корпуса | Черный |
| Материал корпуса | пластик |
Технические характеристики
| Тип изделия | устройство управления | |
| Форма кнопки | круг | |
| ETIM-класс | нажимная кнопка (кнопочный выключатель / переключатель) | |
| Тип толкателя | потайной, с пружинным возвратом, без маркировки | |
| Тип контактов | 1НО | |
| Работа контактов | медленное размыкание | |
| Наличие подсветки | нет | |
| Номинальный рабочий ток Ie в категории применения АС-14, А | 120 В | 0,6 |
| 240 В | 0,3 | |
| Номинальный рабочий ток Ie в категории применения DС-13, А | 125 В | 0,22 |
| 250 В | 0,1 | |
| Номинальное импульсное выдерживаемое напряжение, кВ | 4 | |
| Номинальное напряжение изоляции, В | 250 | |
| Рабочая температура, °C | -25... +70 | |
| Степень защиты от пыли и влаги | IP65 (передняя панель); IP20 (задняя панель) | |
| Механическая износостойкость, циклов | 1000000 | |
| Электрическая износостойкость, циклов | 1000000 | |
| Класс защиты от поражения электрическим током | II | |
| Диаметр монтажного отверстия, мм | 22 | |
| Способ монтажа | крепежная гайка под головкой | |
| Способ подключения | винтовое соединение | |
| Максимальное сечение подключаемых проводников | 2 х 2,5 кв.мм | |
