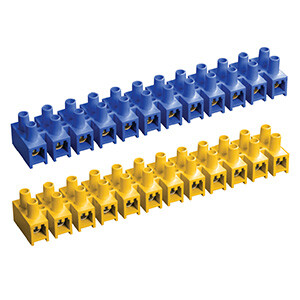

Зажим контактный винтовой ЗВИ-20 н/г IEK (20 А, 12 пар, 4 - 10 кв.мм), желтый / синий
Зажимы контактные винтовые ЗВИ предназначены для винтового соединения проводников.
Защищают провод от повреждения, исключают возможность замыкания на корпус электроустановки.
Размеры
| OC, мм |
L, мм |
W, мм |
H, мм |
A, мм |
B, мм |
| 4,6 |
138 |
23 |
17 |
11 |
12 |
Материалы и цвета
| Цвет изоляционного каркаса |
Желтый, Синий |
| Материал изоляционного каркаса |
негорючий полистирол |
| Материал клеммы и винтов |
латунь |
Технические характеристики
| Тип изделия |
зажим контактный винтовой |
| Наименование |
ЗВИ-20 н/г |
| Тип электрического соединения |
винтовой |
| Место соединения |
сбоку (поперечное) |
| Сечение подключаемых проводников, кв.мм |
4 - 10 |
| Допустимый длительный ток, А |
20 |
| Максимальный крутящий момент на винтовых зажимах, Н*м |
1,2 |
| Максимальное рабочее напряжение, Ue, В |
400 |
| Напряжение по изоляции, Up, В |
450 |
| Рабочая температура, °С |
-25... +110 |
| Климатическое исполнение и категория размещения |
УХЛ3.1 |
| Степень защиты от пыли и влаги |
IP20 |
