Описание и характеристики

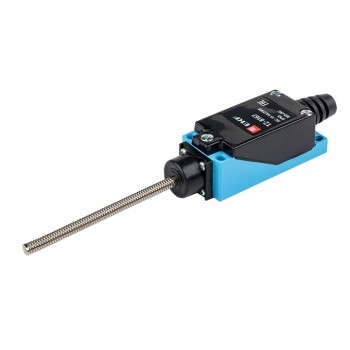

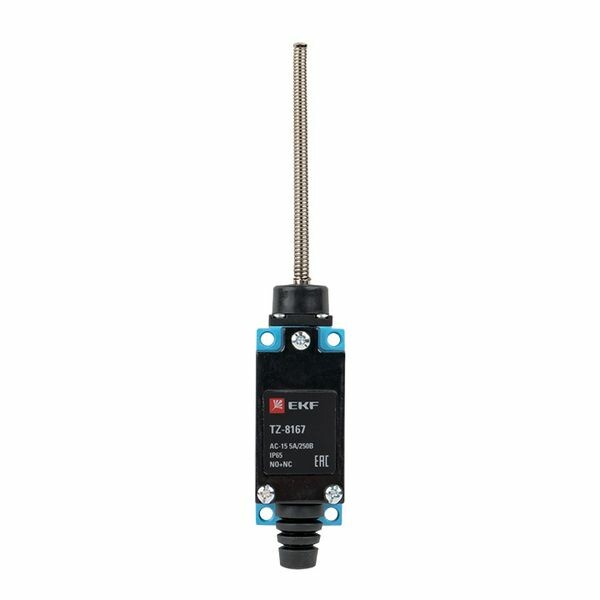

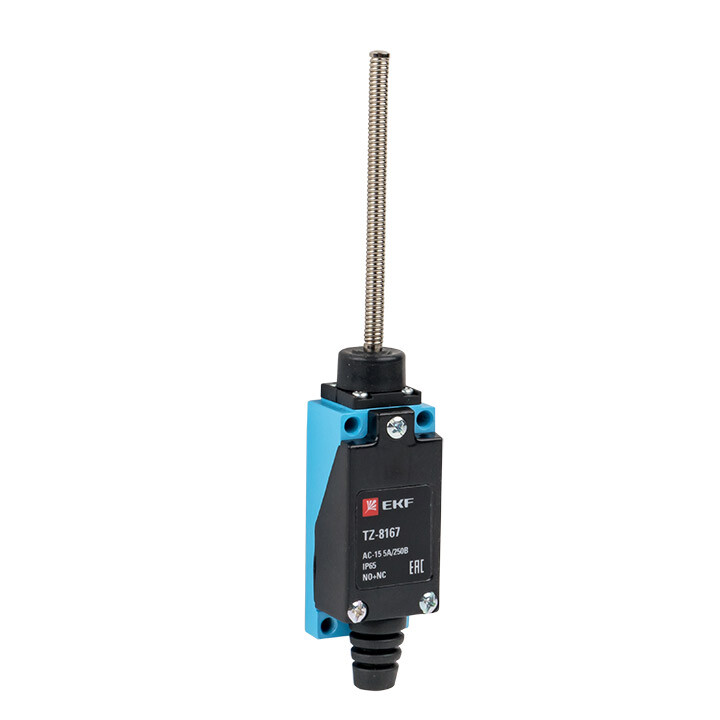

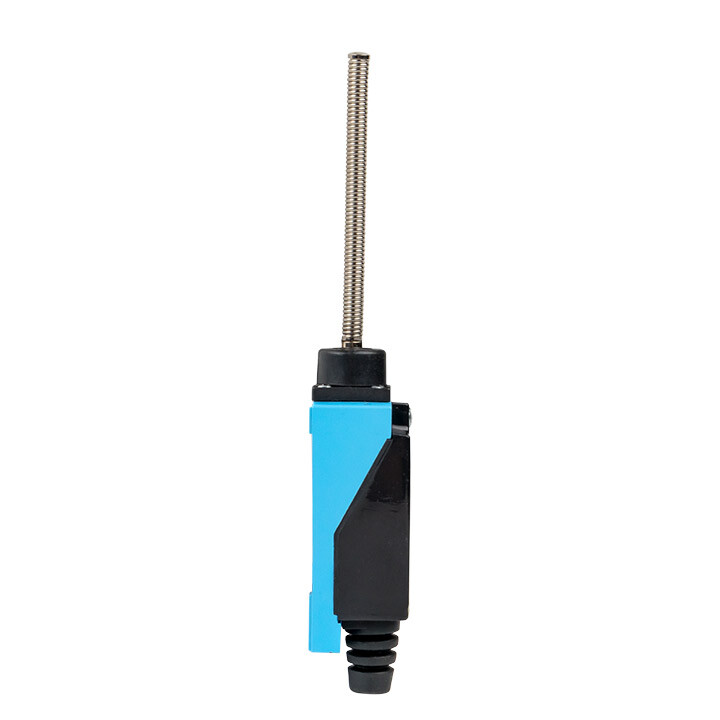

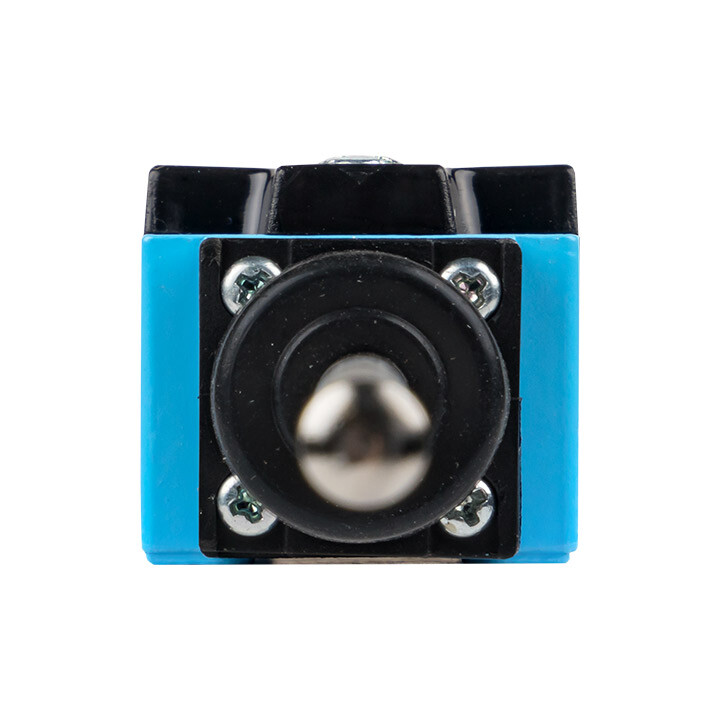

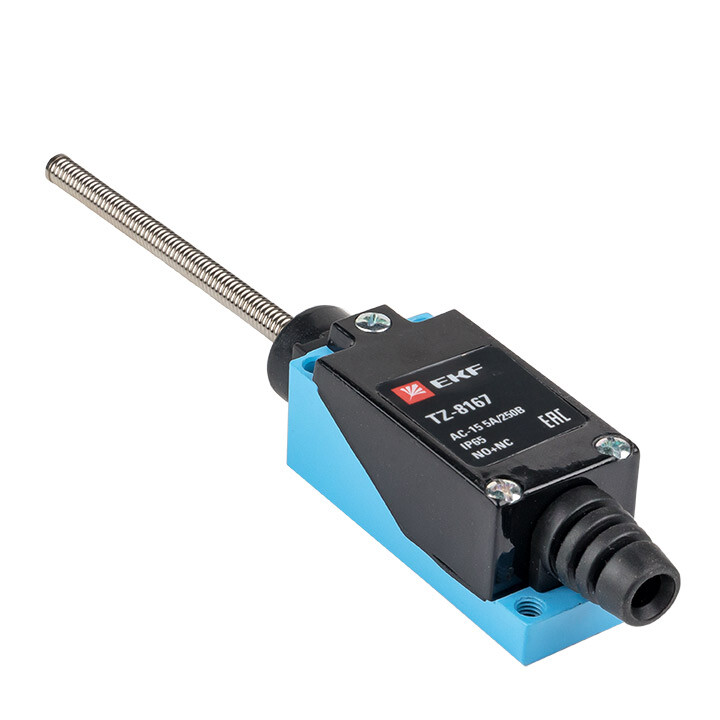

Выключатель концевой EKF TZ-8167 PROxima (гибкий пружинный стержень, IP65)
Концевые (путевые) выключатели TZ-8 EKF PROxima предназначены для применения в электрических цепях управления, сигнализации и контроля относительного положения подвижных частей механизма в пространстве.
Защищены оболочкой от попадания в них посторонних предметов, от случайного прикосновения к токоведущим частям.
Соответствуют ГОСТ IEC 60947-5-1-2014.
Применение
- В установках стационарного типа (станки, конвейеры, эскалаторы).
- На транспортных и грузоподъемных средствах, где они приводятся в действие с помощью управляющих упоров.
- Для оснащения сигнализации электроприводов или других электротехнических устройств.
Преимущества
- Мгновенная коммутация.
- Компактность.
Размеры и вес
| Длина изделия общая, мм | 178 |
| Ширина изделия, мм | 29 |
| Высота изделия, мм | 26,9 |
| Вес изделия, г | 140 |
Конструкция и материалы
- Две контактные группы (NO, NC).
- Пылевлагозащищенное исполнение.
- Основание из алюминиевого сплава.
Технические характеристики
| Артикул | tz8167 |
| Тип изделия | выключатель концевой (путевой) |
| Тип привода | пружинный рычаг (гибкий пружинный стержень) |
| Фиксация | самовозврат рычага |
| Контакты | NO+NC |
| Номинальный коммутируемый ток, А | 5 |
| Номинальное рабочее напряжение, В | до 660 |
| Номинальная частота, Гц | 50 |
| Положение срабатывания, мм | 30 |
| Электрическая износостойкость, циклов | 500 тыс. |
| Диапазон рабочих температур, °C | -25... +50 |
| Относительная влажность воздуха, % | 98 при +25 °C |
| Степень защиты от пыли и влаги | IP65 |
| Климатическое исполнение и категория размещения | УХЛ2 |
| Максимальное сечение подключаемого проводника, кв.мм | 2,5 |
