Описание и характеристики

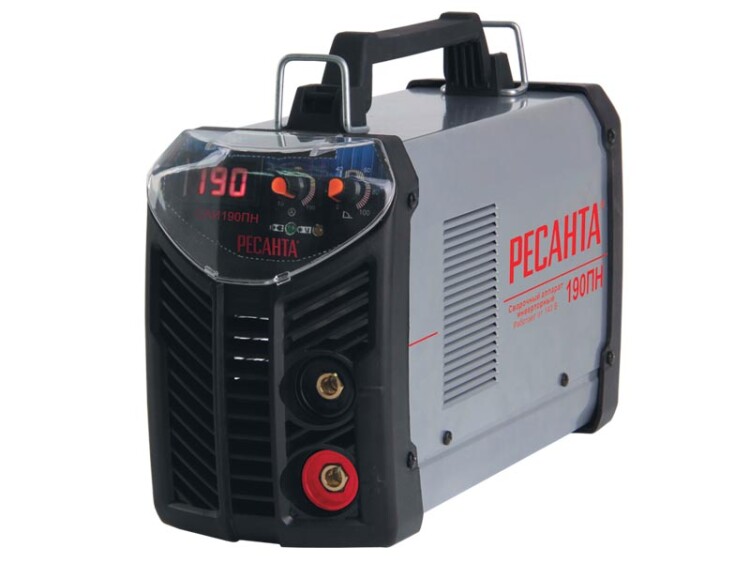

Сварочный инвертор "Ресанта" САИ-190ПН (190 А, 220 В)
Сварочный аппарат "Ресанта" САИ-190ПН наделен всеми возможностями, позволяющими качественно, ровно и точно производить сварочные работы практически любой сложности в условиях частных домовладений, мастерских и в других профессиональных или бытовых случаях.
В основу конструкции изделия положены передовые инверторные технологии, базирующиеся на выпрямителе с импульсно-модульной регулировкой и стабилизатором тока.
Питается устройство от обычной однофазной электросети на 220 В.
В систему внедрены IGBT технологии, что позволило сократить её внешние размеры, вес и свободно эксплуатировать даже в сравнительно неудобных местах.
Агрегат легко настраивается, не требует специальных профессиональных навыков, легко переносится вручную или при помощи удобного наплечного ремня.
С помощью этого довольно компактного аппарата можно обеспечить высокое качество и точность сварного шва, формируемого электродом при помощи постоянного тока.
Сваривающий ток, вырабатываемый изделием, не изменяет качественный состав металла в соединяемых элементах.
Преимущества
- Панель управления агрегата защищена прозрачной крышкой.
- Рукоятки регулировки силы сварочного тока и настройки дуги позволяют легко и плавно устанавливать параметры для работы.
- Устройство надежно защищено от перегрева и способно сглаживать существенные перепады питающего напряжения.
- Функции "Антизалипание" (Anti Stick), "Горячий старт" (Hot Start) и "Форсаж дуги" (Arc Force) облегчают работу сварщика и обеспечивают бесперебойность дуги.
Размеры и вес
| Длина, мм | 300 |
| Ширина, мм | 170 |
| Высота, мм | 300 |
| Вес, кг | 6,4 |
Материалы
- Корпус выполнен из стального листа, покрытого диэлектрическим составом, защищающим его и от воздействия коррозии.
- Материал крышки панели управления - прочный полимер.
- Оребренные алюминиевые пластины на нагревающихся поверхностях.
Функциональные особенности
- Специальный трансформатор с системой инверторного преобразования на основе частотно-импульсного модулирования создает сварочный ток оптимальных рабочих параметров.
Сначала ток сети с частотой 50 Гц и напряжением 220 В выпрямляется до постоянного, но с повышенным напряжением (400 В).
Затем этот ток превращается в переменный повышенной частоты и опять выпрямляется, имея на выходе напряжение 80 В.
Такое напряжение упрощает начало сварочного процесса. - Жизнеспособность работающего аппарата поддерживается за счет эффективной системы принудительного отвода выделяемого тепла, не позволяющей устройству перегреваться.
Кроме этого, датчики контроля над температурой устройства вовремя, через световой индикатор, оповещают о необходимости сделать перерыв и дать аппарату дополнительный отдых для восстановления. - Функция "Антизалипание" (Anti Stick) - автоматическое понижение рабочего тока, способствующее легкому отрыву электрода в случае его залипания на свариваемой поверхности.
После отрыва электрода, рабочие параметры системы тут же восстанавливаются. - Функция "Горячий старт" (Hot Start) - импульсное кратковременное повышение рабочего тока в момент соприкосновения электрода со свариваемыми поверхностями, легко зажигающее электрическую дугу и облегчающее начало процесса сварки.
- Функция "Форсаж дуги" (Arc force) позволяет регулировать глубину провара (жесткость дуги) и контролировать параметры метала в точке сварки.
Эта функция управляется вручную. - Кроме этого, оснащение агрегата позволяет сглаживать нестабильное питающее напряжение в довольно существенных границах (от -30 до +10 %).
Таким образом, устройство обеспечивает стабильную работу и равномерность провара в диапазоне колебания питающего напряжения от 140 до 240 В. - Степень защиты от пыли и влаги IP21: аппарат не рекомендуется использовать при повышенной влажности (более 90 %) или во время дождя.
Особенности конструкции
- Трансформатор с системой инверторного преобразования на основе частотно-импульсного модулирования.
- В корпусе имеются специальные щели, предназначенные для свободного доступа охлаждающего воздуха.
- Нагревающиеся поверхности компонентов снабжены оребренными алюминиевыми пластинами для повышения эффективности охлаждения, а их принудительный продув воздухом обеспечивается встроенным электрическим вентилятором.
- Прочная рукоятка для ручной транспортировки.
- Наплечный ремень для переноски.
- Днище корпуса плоское, поэтому устойчиво держит аппарат на поверхности.
- В комплект поставки входит кабель со специальным удобным электрододержателем, а также кабель с крепежным приспособлением, обеспечивающий замкнутость контура.
Длина каждого кабеля - 2 метра. - На задней панели корпуса установлен тумблер сети и крепится питающий шнур с вилкой для обычной розетки.
- Прозрачная крышка для защиты панели управления.
- На панели управления располагаются рукоятка плавной регулировки силы сварочного тока (10 - 190 А), рукоятка настройки дуги (0 - 100 %), световые индикаторы сети и аварийного перегрева, а также цифровой дисплей, отображающий текущую настройку.
- Ниже панели управления - приемные порты для крепления рабочих кабелей (кабель массы и кабель с держателем электрода).
 |
1 - выключатель "Сеть". |
Технические характеристики
|
Диапазон рабочего напряжения, В |
140 - 240 |
|
Максимальный потребляемый ток, А |
25 |
|
Напряжение холостого хода, В |
80 |
|
Напряжение дуги, В |
27,6 |
|
Диапазон регулирования сварочного тока, А |
10 - 190 |
|
Продолжительность нагружения, % |
70 % при сварочном токе 190 A |
|
Максимальный диаметр электрода, мм |
5 |
| Максимальная потребляемая мощность, кВт | 6,6 |
|
Степень защиты от пыли и влаги |
IP21 |
| Температура окружающей среды, °С | -10... +40 |
