КСВВ 10*0,5 провод сигнальный Паритет

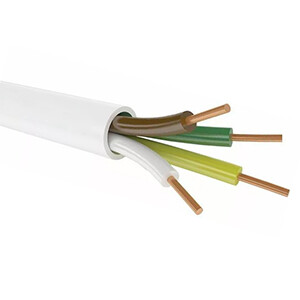

Кабель КСВВ, КСВВГ, КСВЭВ, КСВЭВГ-л

Кабель для монтажа систем связи, сигнализации и телекоммуникаций при рабочем напряжении до 250 В переменного тока частотой до 10 кГц.

Класс пожарной опасности по классификации ГОСТ 31565-2012 - О1.8.2.5.4 (ПРГО О1, ПО 8, ПКА 2, ПТПМ 5, ПД 4).
Кабель не распространяет горение при одиночной прокладке.

Применение

• Кабель марки КСВВ для одиночной внутренней стационарной прокладки.
  Применяется для систем сигнализации, контроля доступа, управления, сбора данных.

• Экранированный кабель марки КСВЭВ для одиночной внутренней стационарной прокладки при повышенном уровне электромагнитных шумов и помех.
  Применяется для систем пожарной и охранной сигнализации.

• Кабель марки КСВВГ с многопроволочными медными жилами для одиночной внутренней нестационарной прокладки.
  Применяется для систем сигнализации, контроля доступа, управления, сбора данных в условиях эксплутационных изгибов.

• Экранированный кабель марки КСВЭВГл с многопроволочными медными лужеными жилами для одиночной внутренней нестационарной прокладки при повышенном уровне электромагнитных шумов и помех.
  Применяется для систем пожарной и охранной сигнализации в условиях эксплутационных изгибов.

Конструкция и материалы

1. Кабель КСВВ:

• Однопроволочные круглые медные токопроводящие жилы номинальным диаметром 0,4; 0,5; 0,64; 0,8; 0,97; 1,13; 1,38 или 1,78 мм, имеющие номинальное сечение 0,12; 0,2; 0,35; 0,5; 0,75; 1,0; 1,5 или 2,5 кв.мм соответственно.
• Изоляция из ПВХ пластиката номинальной толщиной 0,3 мм. Цвет изоляции жил в соответствии с DIN 47100.
• Изолированные жилы свиты попарно или в общий пучок.
• Оболочка из белого ПВХ пластиката номинальной толщиной 0,5 мм.

2. Кабель КСВЭВ:

• Однопроволочные круглые медные токопроводящие жилы номинальным диаметром 0,4; 0,5; 0,64; 0,8; 0,97; 1,13; 1,38 или 1,78 мм, имеющие номинальное сечение 0,12; 0,2; 0,35; 0,5; 0,75; 1,0; 1,5 или 2,5 кв.мм соответственно.
• Изоляция из ПВХ пластиката номинальной толщиной 0,3 мм. Цвет изоляции жил в соответствии с DIN 47100.
• Изолированные жилы свиты попарно или в общий пучок.
• Экран из алюмополимерной ленты с медной луженой контактной проволокой номинальным диаметром 0,3 мм.
• Оболочка из белого ПВХ пластиката номинальной толщиной 0,5 мм.

3. Кабель КСВВГ:

• Семипроволочные круглые медные токопроводящие жилы номинальным сечением 0,12; 0,2; 0,35; 0,5; 0,75 или 1,0 кв.мм, скрученные из проволок номинальным диаметром 0,15... 0,42 мм.
• Изоляция из ПВХ пластиката номинальной толщиной 0,3 мм. Цвет изоляции жил в соответствии с DIN 47100.
• Изолированные жилы свиты попарно или в общий пучок.
• Оболочка из белого ПВХ пластиката номинальной толщиной 0,5 мм.

4. Кабель КСВЭВГ-л:

• Семипроволочные круглые медные луженые токопроводящие жилы номинальным сечением 0,12; 0,2; 0,35; 0,5 или 0,75 кв.мм, скрученные из проволок номинальным диаметром 0,15... 0,37 мм.
• Изоляция из ПВХ пластиката номинальной толщиной 0,3 мм. Цвет изоляции жил в соответствии с DIN 47100.
• Изолированные жилы свиты попарно или в общий пучок.
• Экран из алюмополимерной ленты с медной луженой контактной проволокой номинальным диаметром 0,3 мм.
• Оболочка из белого ПВХ пластиката номинальной толщиной 0,5 мм.

Технические характеристики

Номинальное переменное напряжение, В	250... 300 (до 10 кГц)
Испытательное переменное напряжение, В	500 (50 Гц)
Время выдержки при испытании, мин.	1
Электрическое сопротивление жилы, не более, Ом/км	7,41... 148 (для КСВВ) 36... 148 (для КСВЭВ) 21,8... 165,3 (для КСВВГ) 25,5... 165,3 (для КСВЭВГ-л)
Сопротивление изоляции при +20 °С, МОм/км	50
Строительная длина, не менее, м	50
Минимальный радиус изгиба, наружных диаметров кабеля	10 (для КСВВ, КСВЭВ), 15 (для КСВВГ, КСВЭВГ-л)
Климатическое исполнение (по ГОСТ 15150-69)	УХЛ, Т (категории размещения 2, 3, 4)
Температура окружающей среды, °C	-40... +60
Относительная влажность воздуха, %	до 98 (при t до +35 °С)
Минимальная температура монтажа, °C	-15
Срок службы, не менее, лет	15

Расшифровка условных обозначений

• КС - кабель для сигнализации и связи.
• В - изоляция жил из ПВХ пластиката.
• Э - экранированный.
• В - оболочка из ПВХ пластиката.
• Г - гибкий.
• л - луженые жилы.
