Описание и характеристики

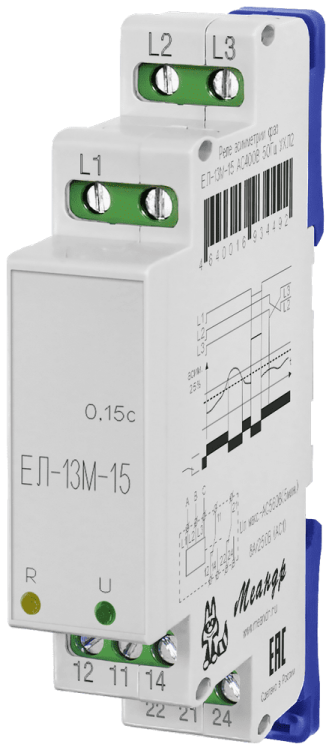

Реле контроля трехфазного линейного напряжения "Меандр" ЕЛ-13М-15 AC400В УХЛ4
Реле асимметрии фаз ЕЛ-13М-15 предназначено для контроля трехфазного линейного напряжения в трехпроводных сетях (без нейтрали).
Реле контролирует обрыв и "слипание" фаз, асимметрию (разбаланс) линейных напряжений, превышение напряжения выше фиксированного значения.

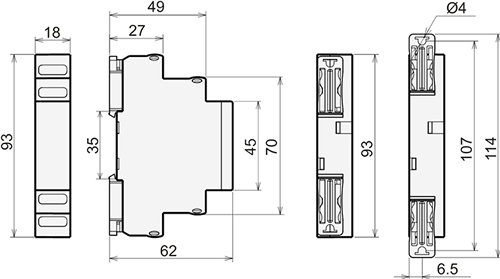

Размеры
Функциональные возможности
- Контроль трехфазного линейного напряжения для крановых электродвигателей.
- Контроль асимметрии фаз.
- Фиксированный порог срабатывания при превышении напряжения 1,3 Uном.
- Контроль обрыва фаз.
- Контроль "слипания" фаз.
- Фиксированная задержка срабатывания 0,15 сек.
Особенности конструкции
- Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей.
Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность.
Минимальное расстояние между аналогичными приборами при установке на DIN-рейку должно быть не менее 5 мм.
Для установки реле на ровную поверхность фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса.
- Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 кв.мм.
- На лицевой панели прибора расположены зеленый индикатор "U", показывающий наличие напряжения в трехфазной сети, желтый индикатор "R" включения встроенного исполнительного реле.
Технические характеристики
| Артикул | 4640016939206 |
| Тип изделия | реле контроля трехфазного линейного напряжения |
| Модульная ширина (шаг 18 мм) | 1 |
| Номинальное напряжение Uном (50 Гц), В | 400 |
| Минимальное допустимое линейное напряжение, В | 210 |
| Максимальное допустимое линейное напряжение, В | 560 |
| Потребляемая мощность, не более, ВА | 4 |
| Время выключения встроенного реле при синфазном снижении напряжения ниже 0,5Uном, сек. | 0,15 |
| Время выключения встроенного реле при обрыве 1, 2 или 3 фаз, сек. | 0,15 |
| Время выключения встроенного реле при асимметрии линейных напряжений >25 ±2%, сек. | 0,15 |
| Время выключения встроенного реле при "слипании" фаз, сек. | 0,15 |
| Время выключения встроенного реле при превышении напряжения выше 1,3 Uном ±5%, сек. | 0,15 |
| Минимальное синфазное напряжение включения, В | 0,85 Uном |
| Гистерезис напряжения порога срабатывания, В | 0,05Uном |
| Погрешность времени срабатывания, не более, % | ±10 |
| Максимальный коммутируемый ток активная нагрузка АС 250В 50Гц (АС1) / DC 30В (DC1), А | 8 |
| Максимальная коммутируемая мощность АС 250В 50Гц (АС1) / DC 30В (DC1), ВА | 2000 / 240 |
| Максимальное коммутируемое напряжение, В | 400 (AC 1 / 2 A) |
| Максимальное напряжение между цепями питания и контактами реле, В | АС 2000 (50 Гц - 1 мин.) |
| Механическая износостойкость, не менее, циклов | 10 х 106 |
| Электрическая износостойкость, не менее, циклов | 100000 |
| Количество и тип контактов | 2 переключаюшие группы |
| Диапазон рабочих температур, °C | -25... +55 |
| Относительная влажность воздуха при +25°C, % | до 80 |
| Степень защиты от пыли и влаги по корпусу/по клеммам по ГОСТ 14254-96 | IP40 / IP20 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2 кВ / 5 кГц) |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2 кВ L1-L2) |
| Рабочее положение в пространстве | произвольное |
| Режим работы | круглосуточный |
| Вес изделия, г | 70 |
Подключение
Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле (нулевой провод не подключается).
Выходные контакты реле подключаются к схеме управления.
Схема подключения:
Работа устройства
- При подаче на реле трехфазного напряжения осуществляется проверка всех контролируемых параметров и, если они в норме, реле включается (контакты 11-12, 21-22 размыкаются, контакты 11-14, 21-24 замыкаются).
- При выходе хотя бы одного параметра за пределы допустимых величин встроенное реле выключается через 0,15 с.
- При возвращении параметров в норму реле включается и вновь осуществляется контроль напряжения сети.
Внимание.
При обрыве одной фазы L2 или L3 реле выключается без отсчета установленной задержки времени срабатывания, если отсутствуют потребители в сети.

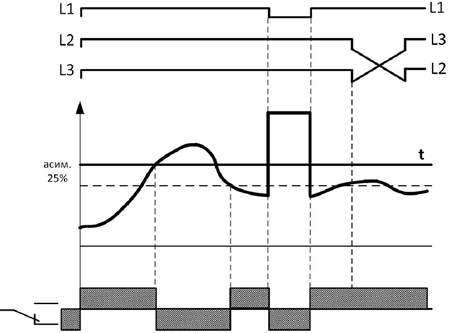

Диаграмма работы реле
