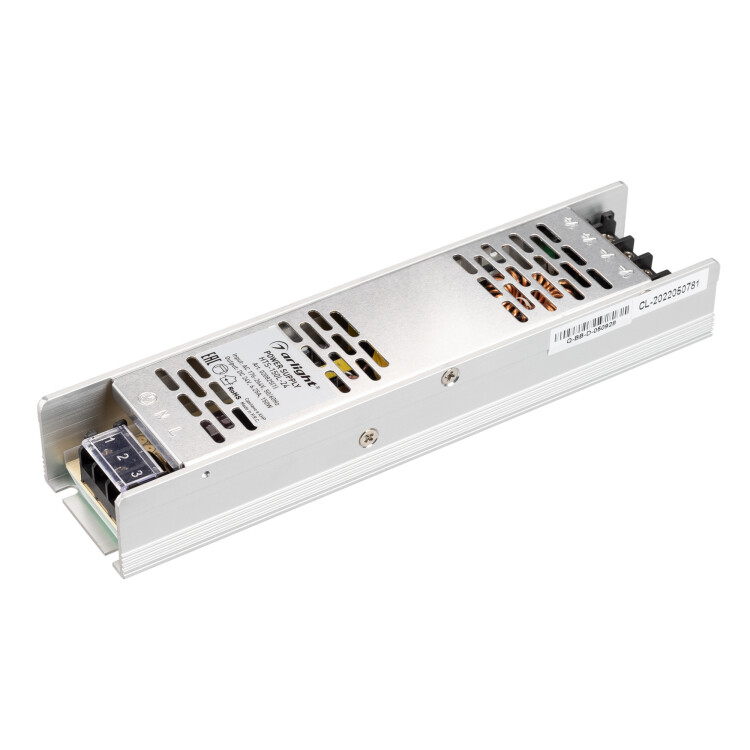

Блок питания HTS-150L-24 Arlight (24 В, 6,25 А, 150 Вт, IP20)
Источник питания Arlight серии HTS-L предназначен для преобразования переменного напряжения электрической сети в постоянное стабилизированное напряжение.
Применяется внутри помещений для питания светодиодных лент и другого оборудования.
Преимущества
- Компактный удлиненный корпус позволяет размещать источник в нишах, за карнизами и в других ограниченных пространствах.
- Высокая стабильность и низкий уровень пульсаций выходного напряжения, высокий КПД.
- Встроенный фильтр электромагнитных помех.
- Защита от перегрузки и короткого замыкания на выходе.
- Сетчатый металлический корпус обеспечивает естественное охлаждение без встроенного вентилятора.
- Проверка 100% изделий на заводе в условиях максимальной температуры и при максимальной нагрузке.

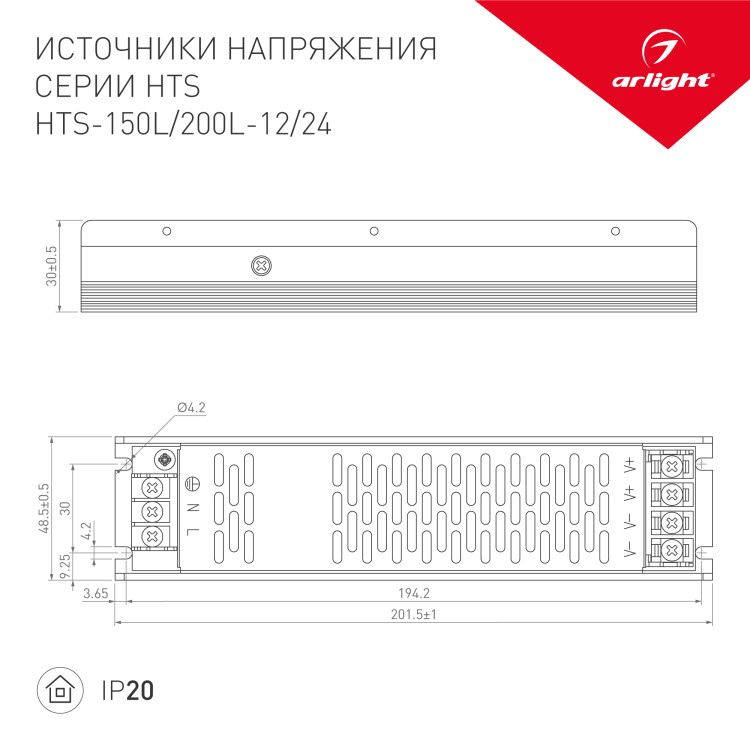

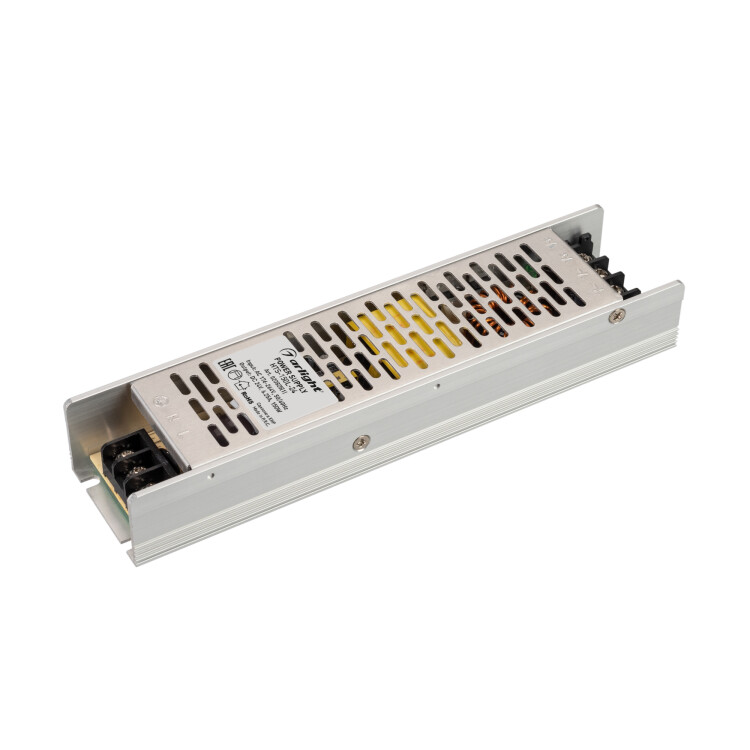

Размеры
| Длина корпуса, мм |
202 |
| Ширина корпуса, мм |
49 |
| Высота корпуса, мм |
30 |
Материалы
- Материал корпуса: алюминий.
Технические характеристики
| Артикул |
020825(1) |
| Тип изделия |
источник напряжения |
| Форма корпуса |
стандартный |
| Входное напряжение, В |
АС 176 - 264 |
| Частота питающей сети, Гц |
50 / 60 |
| Максимальный входной переменный ток, А |
1,6 |
| Максимальный ток холодного старта при 230 В, А |
60 |
| Выходное напряжение, В |
DC 24 |
| Максимальный выходной ток, А |
6,25 |
| Выходная мощность, Вт |
150 |
| Коэффициент мощности, cos φ |
0,5 |
| Коэффициент пульсации светового потока, % |
<0,3 |
| КПД, % |
84 - 87 |
| Температура окружающей среды при эксплуатации, °C |
-30... +40 |
| Степень защиты от пыли и влаги |
IP20 |
| Тип подключения |
клеммы |
| Использование с управлением ШИМ |
шумные помещения |
Установка и подключение
- Убедитесь, что выходное напряжение и мощность источника соответствуют подключаемой нагрузке.
- Закрепите источник питания в месте установки.

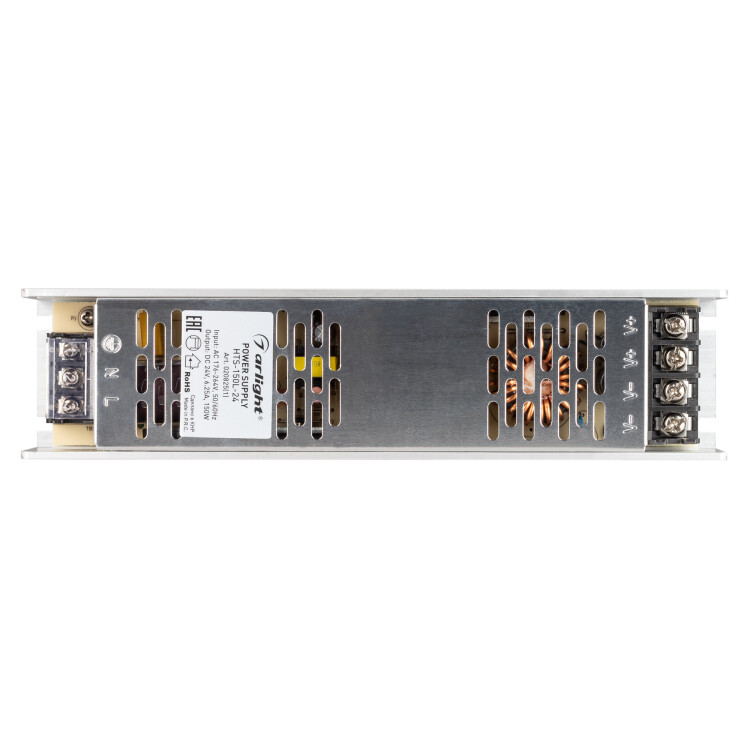

- Подключите нагрузку к выходным клеммам, обозначенным символами "V+", "V-", строго соблюдая полярность.
- Равномерно распределяйте нагрузку между выходными клеммами.
- Подключите к входным клеммам, обозначенным символами L (фаза) и N (ноль), провода электросети, соблюдая маркировку.
- Подключите к клемме
провод защитного заземления.
- Внимание!
Проверьте правильность подключения всех проводов.
Подача напряжения сети ~230 В на выходные клеммы источника напряжения неминуемо приводит к выходу его из строя.
- Включите электропитание.
- Допустима небольшая задержка включения источника (до 2 с.), что является особенностью работы электронной схемы управления и не является дефектом.
- Дайте поработать источнику 20 мин. с подключенной нагрузкой, которую вы предполагаете использовать.
Источник питания должен находиться в тех же условиях, как и при последующей эксплуатации.
- Проверьте температуру корпуса источника питания.
Максимальная температура корпуса источника в установившемся режиме не должна превышать +60 °С.
- Если температура корпуса выше, необходимо уменьшить нагрузку, обеспечить лучшую вентиляцию или использовать более мощный источник питания.
- Отключите источник от сети после проверки.
Условия эксплуатации
- Не допускается использовать источник питания совместно с диммерами (регуляторами освещения), установленными в цепи 230 В~.
- Соблюдайте условия эксплуатации оборудования:
- эксплуатация только внутри помещений;
- температура окружающего воздуха от -30 до +40 °С;
- относительная влажность воздуха не более 90% при +20 °С, без конденсации влаги;
- отсутствие в воздухе паров и примесей агрессивных веществ (кислот, щелочей и пр.).
- Для естественной вентиляции обеспечьте не менее 20 см свободного пространства вокруг источника питания.
- При невозможности обеспечить свободное пространство используйте принудительную вентиляцию.
- Не нагружайте источник питания более 80% от его максимальной мощности.
Учитывайте, что с повышением температуры окружающей среды максимальная мощность источника питания снижается.
- Не закрывайте вентиляционные отверстия источника.
- Не устанавливайте источник питания вблизи нагревательных приборов или горячих поверхностей.
- При использовании в системе нескольких источников питания не устанавливайте их вплотную друг к другу.
- Не располагайте источник питания вплотную к нагрузке или на ней.
- Не допускайте попадания воды, грязи и мелких предметов внутрь источника, а также образования конденсата.
- Не соединяйте параллельно выходы двух и более источников питания.
- При выборе места установки источника предусмотрите возможность обслуживания.
Не устанавливайте источник в местах, доступ к которым будет впоследствии невозможен.
