Описание и характеристики

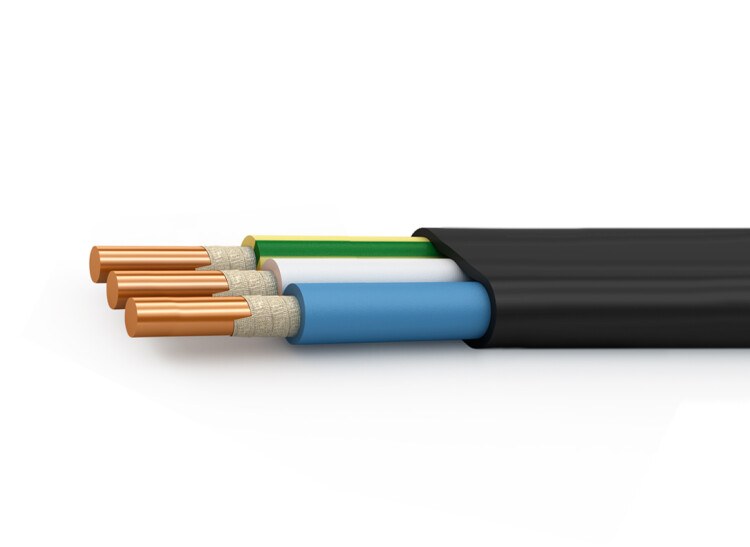

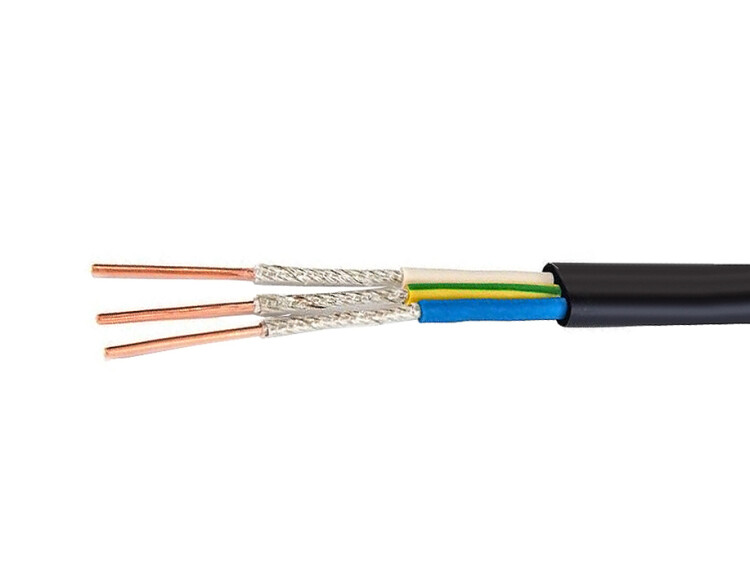

Кабель ВВГ-Пнг(А)-FRLSLTx 3*2,5 ок(N,PE)-0,66кВ (медь)
Кабель силовой огнестойкий ВВГ-Пнг(А)-FRLSLTx, с изоляцией и оболочкой из ПВХ пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, низкой токсичностью продуктов горения.
Предназначен для передачи и распределения электрической энергии и электрических сигналов в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц, в электрических цепях, сохраняющих работоспособность при пожаре.
Применение
- Системы противопожарной защиты.
- Детские дошкольные образовательные учреждения, специализированные дома престарелых и инвалидов, больницы, спальные корпуса образовательных учреждений интернатного типа.
- Другие системы, которые должны сохранять работоспособность в условиях пожара.
Конструкция и материалы
- Токопроводящие жилы медные однопроволочные круглые, обмотанные стеклослюдяной лентой.
- Кабель плоского исполнения, жилы расположены в одной плоскости параллельно друг другу.
- Изоляция, внутренняя оболочка и наружная оболочка изготовлены из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымо- и газовыделением, низкой токсичностью продуктов горения.
- Поверх изолированных жил накладывается заполнитель межфазного пространства из ПВХ-пластиката, придающий кабелю в сечении плоскую форму.
- Для обеспечения подвижности жил при эксплуатации и для разделки кабеля между изоляцией и внутренней оболочкой нанесен слой талька.
- Наружные промежутки между изолированными жилами кабеля с номинальным сечением до 16 кв.мм включительно могут быть заполнены одновременно с наложением наружной оболочки.
Внутреннюю экструдированную оболочку в этом случае не накладывают.
Технические характеристики
| Число и сечение токопроводящих жил | 3 х 2,5 кв.мм |
| Номинальное переменное напряжение, кВ | 0,66 |
| Номинальная частота тока, Гц | 50 |
| Минимально допустимый радиус изгиба многожильного кабеля при прокладке, не менее, наружных диаметров | 7,5 |
| Минимальная температура прокладки кабеля без предварительного прогрева, °C | -15 |
| Температура окружающей среды при эксплуатации кабеля, °C | -50... +50 |
| Относительная влажность воздуха при температуре до +35 °C, % | 98 |
| Предельно длительная допустимая рабочая температура жил, °C | +70 |
| Предельно допустимая температура нагрева жил кабеля в режиме перегрузки, °C | +90 |
| Максимальная температура нагрева жил кабеля при коротком замыкании, °C | +160 |
| Максимальная температура нагрева жил кабеля по условию невозгорания при коротком замыкании, °C | +350 |
| Климатическое исполнение и категория размещения | УХЛ3, УХЛ4 (ГОСТ 15150) |
| Класс пожарной опасности | П1б.1.2.1.2 (ГОСТ 31565) |
| Срок службы, не менее, лет | 30 |
