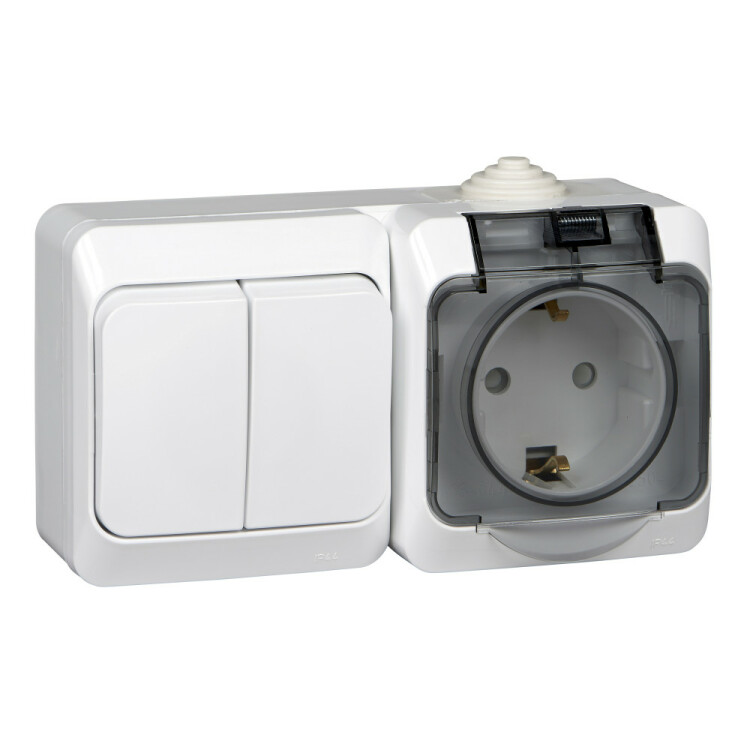

Блок Schneider Electric ВPA16-242B "Этюд" (IP44) открытой установки: розетка 1-местная 16 А, с заземлением и защитными шторками, с крышкой, выключатель 2-местный 10 А, белый
Электроустановочные изделия Schneider Electric серии "Этюд" со степенью защиты от пыли и влаги IP44 являются оптимальным решением для установки в помещениях с повышенной влажностью и запыленностью.
Преимущества
- Безопасность.
- Изделия для открытой установки имеют заднюю монтажную пластину, обеспечивающую безопасность при установке и эксплуатации на электропроводящих поверхностях.
- Металлические части механизма закрыты пластиком, контакты полностью изолированы.
- Простота и удобство монтажа.
- Увеличенные вводные отверстия для подсоединения проводов уменьшают время на установку.
- Два сальника имеют жесткую часть по краям, а средняя конструктивная часть сделана более эластичной.
Один сальник плоский - для провода d 13,5 мм, а второй имеет пирамидальную форму и предназначен для проводов d 5, 10, 16 и 20 мм.
Сальники взаимозаменяемы.
- Заводские отверстия на задней панели для установки продукта на стене с соблюдением степени защиты от пыли и влаги IP44.
- Дренажные отверстия для отвода конденсата.
- Универсальные винты позволяют использовать как плоскую, так и крестовую отвертку.
- Большое пространство между задней панелью и механизмом для свободного подключения проводов любого диаметра.
- Кольцевая клемма на задней панели для подсоединения заземляющего контакта.
- Надежная система защелок позволяет легко и быстро выполнить монтаж.
Не требуются дополнительные инструменты, верхняя крышка легко защелкивается на корпусе.
- На корпусе указаны электротехнические характеристики и прочая информация, необходимая при монтаже.
- Высокая степень надежности.
- Выключатели на ток 10 AX подходят для большинства типов ламп, включая люминесцентные.
- Высокое качество контактных площадок обеспечивает длительный срок службы выключателей.
- Конструкция металлических контактов обеспечивает надежную фиксацию вилки в розетке.
- Токоведущие части изолированы защитной крышкой.
Это исключает возможность короткого замыкания и поражения электрическим током.
- Применение в конструкции контактов розетки латуни с высоким содержанием меди позволило избежать использования лишнего зажимающего элемента.
- Специальная форма контактной гильзы и увеличенная толщина контактной гайки позволяют надежно зафиксировать провод.
- Качественные материалы.
- Все изделия выполнены из композиции высококачественного пластика - полиамида, устойчивого к появлению царапин.
Размеры
| Высота, мм |
73 |
| Ширина, мм |
133 |
| Глубина, мм |
55 |
Материалы и цвета
| Цвет защитной крышки |
Дымчатый |
| Цвет корпуса |
Белый |
| Тип поверхности корпуса |
глянцевый |
| Материал корпуса и монтажной пластины |
термопласт |
Технические характеристики
| Тип изделия |
блок: розетка силовая с заземляющим контактом и защитными шторками + выключатель 2х1-полюсный |
| Конструктивное исполнение |
в сборе с корпусом, с монтажной пластиной, с защитной крышкой |
| Количество гнезд розетки |
1 |
| Количество клавиш выключателя |
2 |
| Номинальное напряжение, В |
АС 220 - 250 |
| Частота тока, Гц |
50 |
| Номинальный ток розетки, А |
16 |
| Номинальный ток выключателя, АХ* |
10 |
| Способ подключения |
винтовой зажим |
| Тип монтажа |
открытая установка |
| Ориентация монтажа |
горизонтальная |
| Способ крепления |
винтами |
| Степень защиты от пыли и влаги |
IP44 |
* АХ означает способность выключателя работать с реактивной нагрузкой номинальным током 10 А, то есть с люминесцентными светильниками.
