Описание и характеристики

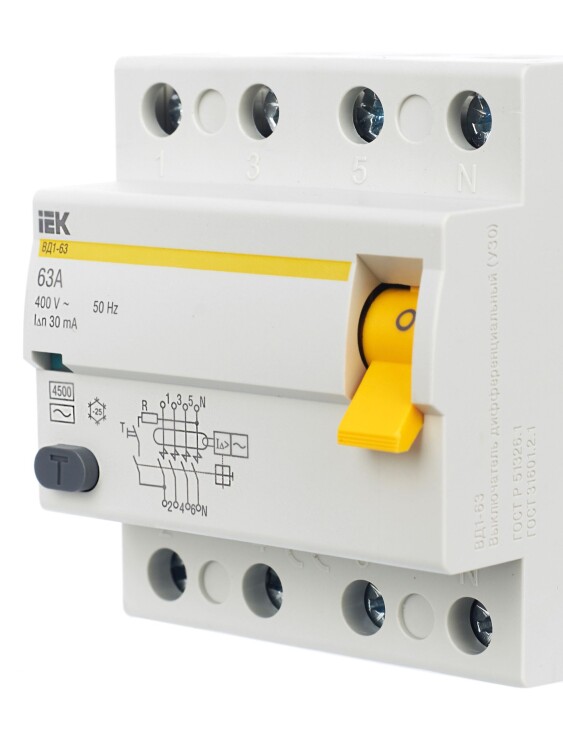

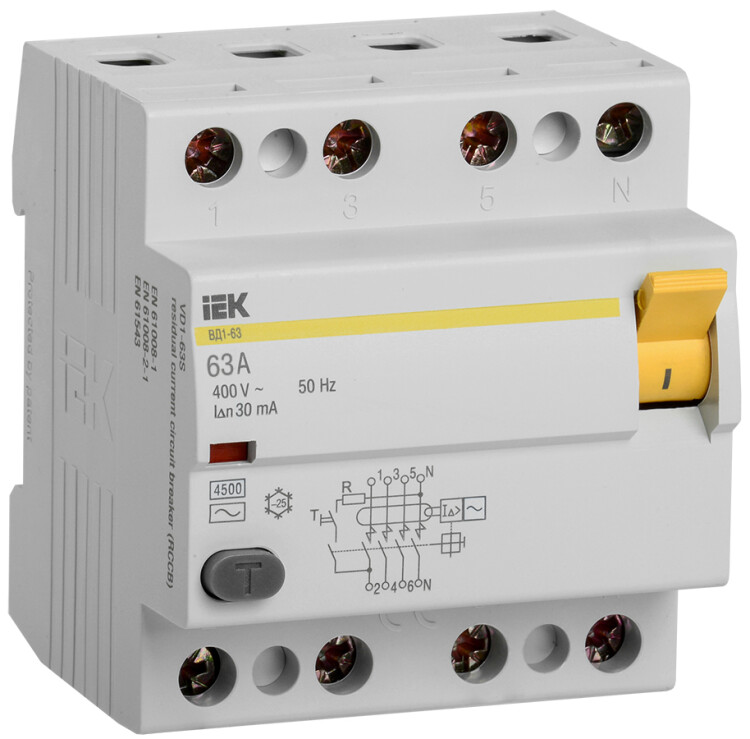

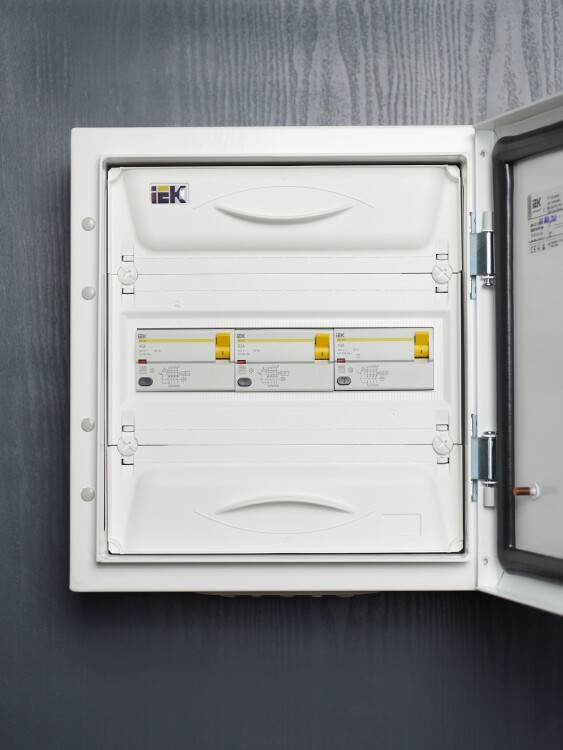

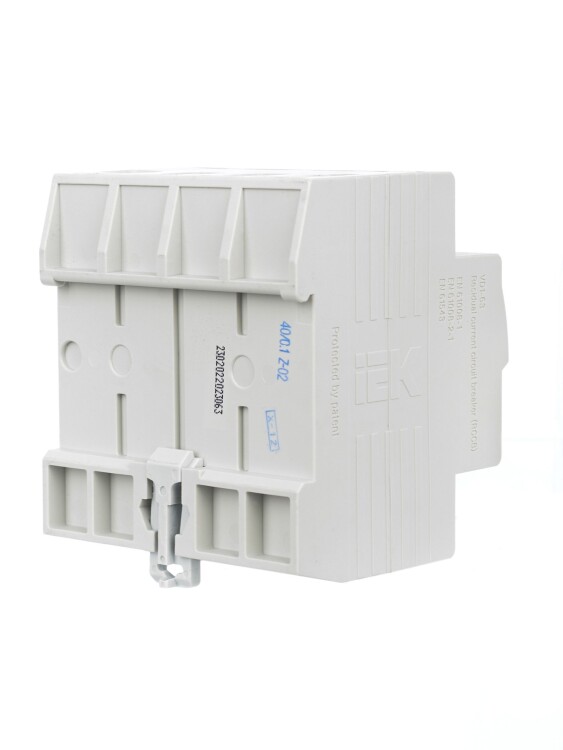

Выключатель дифференциальный (УЗО) ВД1-63 4Р 63А 30мА IEK
Быстродействующий защитный выключатель ВД1-63, реагирующий на дифференциальный ток, без встроенной защиты от сверхтоков, предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок.
Преимущества
- Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
- Независимый индикатор положения контактов.
- Быстрый монтаж с помощью защелки с двойным фиксированным положением.
- Высокая механическая износостойкость.

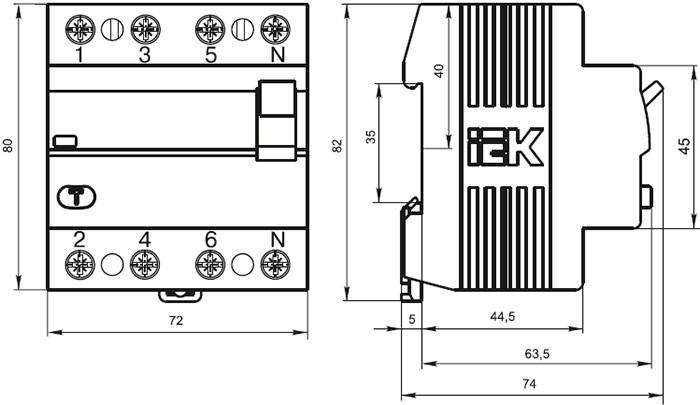

Размеры

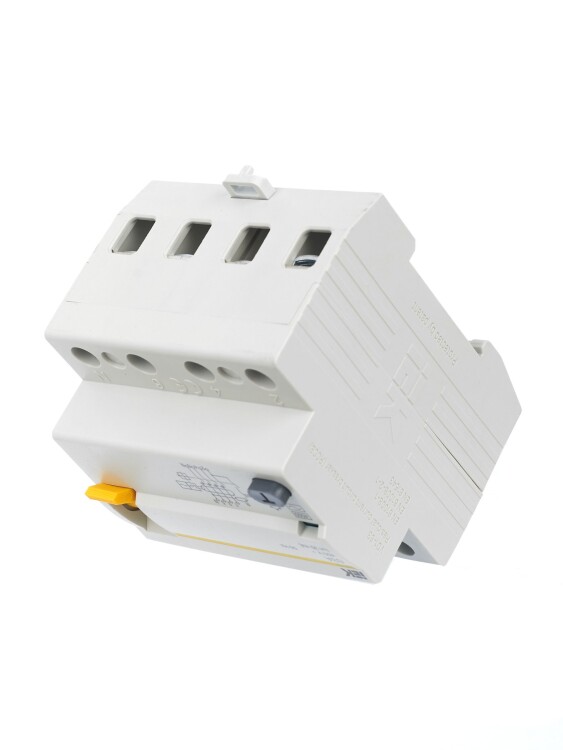

Особенности конструкции
 |
Электромеханическая схема без электронных компонентов. Выключатель не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника. |
 |
Дугогасительные камеры в каждом полюсе обеспечивают более эффективное подавление электрической дуги. |
 |
Кнопка "Тест" для проверки работоспособности устройства и правильности подключения. Широкий диапазон рабочих температур позволяет использовать выключатель в различных климатических поясах. |
 |

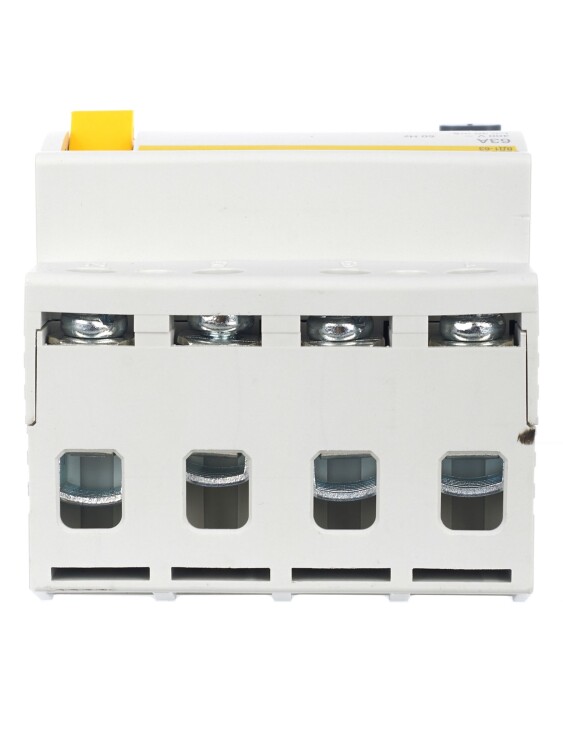

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения. |
 |
Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки. |  |
Возможность одновременного присоединения шиной Fork и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN. |
Технические характеристики
| Артикул | MDV10-4-063-030 |
| Тип изделия | выключатель автоматический, управляемый дифференциальным током, без встроенной защиты от сверхтоков |
| Число полюсов | 4 |
| Номинальное рабочее напряжение Ue, В | 400 |
| Частота тока, Гц | 50 |
| Номинальное импульсное напряжение Uimp, кВ | 6 |
| Номинальный ток In, А | 63 |
| Номинальный отключающий дифференциальный ток (уставка) I?n, мА | 30 |
| Номинальный неотключающий дифференциальный ток (уставка) I?n0, мА | 0,5 I?n |
| Минимальное значение номинальной наибольшей включающей и отключающей способности Inm, А | 10 In или 500 А |
| Минимальное значение номинальной наибольшей дифференциальной включающей и отключающей способности I?m, А | 10 In или 500 А |
| Номинальный условный ток короткого замыкания Inc, А | 4500 |
| Номинальный условный дифференциальный ток короткого замыкания I?c, А | 4500 |
| Рабочая характеристика в случае дифференциального тока с составляющей постоянного тока, тип | АС |
| Механическая износостойкость, не менее, циклов В-О | 10000 |
| Электрическая износостойкость, не менее, циклов В-О | 4000 |

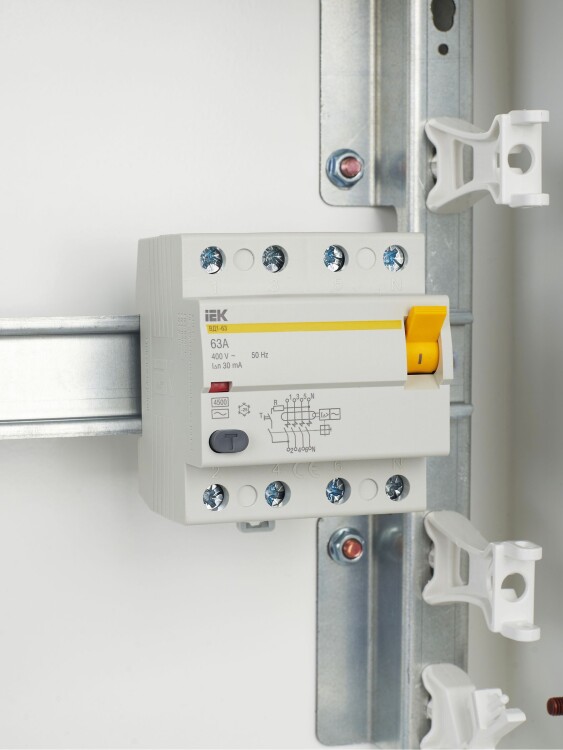

| Способ крепления | защелкиванием на DIN-рейку ТН35 |
| Рабочее положение | вертикальное или горизонтальное, с возможным отклонением в любую сторону до 30° |
| Группа механического исполнения | М1 (ГОСТ 17516.1) |
| Присоединительная способность контактных зажимов, кв.мм | 1 - 50 |
| Усилия затяжки винтов, Н*м | 2 |
| Рабочий режим | продолжительный |
| Диапазон рабочих температур, °C | -25... +45 |
| Относительная влажность воздуха, % | 50* при +40 °C |
| Степень защиты от пыли и влаги | IP20 |
| Вес изделия, не более, кг | 0,4 |
| Срок службы, лет | 15 |
* Допускается относительная влажность 90 % при температуре +20 °C.
Схема электрическая принципиальная
