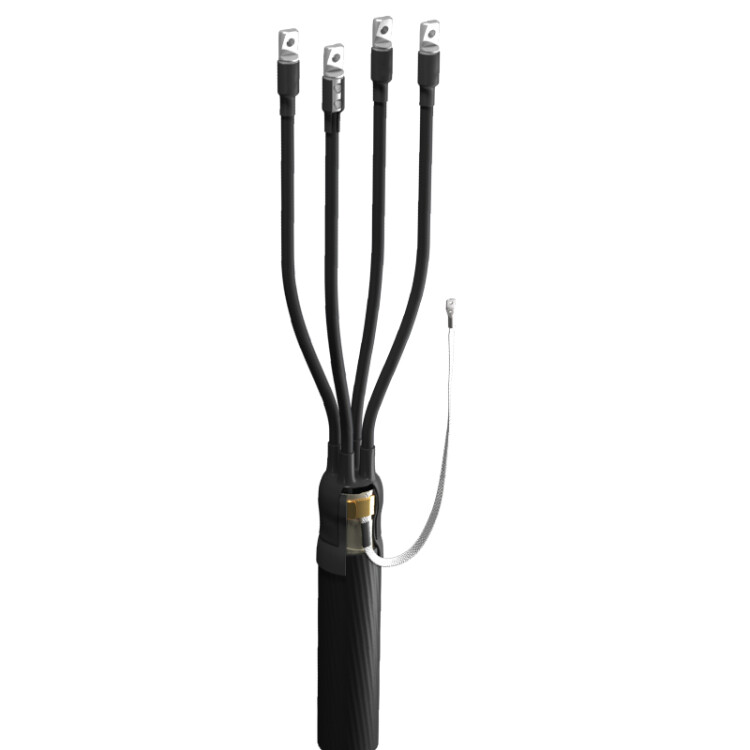

Муфта кабельная концевая 4ПКВ(Н)Тпб-1 (25-50) zeta20727 с наконечниками
Муфты кабельные концевые ПКВ(Н)Тпб предназначены для оконцевания 4- и 5-жильных силовых кабелей с пластиковой изоляцией и броней на напряжение до 1 кВ.
Конструкция и материалы
 |
- Концевая термоусаживаемая муфта ПКВ(Н)Тпб состоит из термоусаживаемой перчатки, на внутренней поверхности которой нанесен термоплавкий клей, термоусаживаемых трубок, изолирующих жилы разделанного кабеля.
- Муфта комплектуется болтовыми наконечниками 2НБ с алюминиевыми болтами (на сечение 16 - 25 муфты комплектуются одноболтовыми наконечниками НБ), срывающимися при затяжке.
- Для улучшения электропроводящих свойств на контактные поверхности болтов нанесена токопроводящая мастика.
- Болтовые наконечники предусмотрены для монтажа как на алюминиевую, так и на медную жилы.
- Муфты ПКВ(Н)Тпб-1 могут поставляться с болтовыми наконечниками со срывными головками.
- Для узла заземления используется непаяный комплект заземления, состоящий из терки и пружинки.

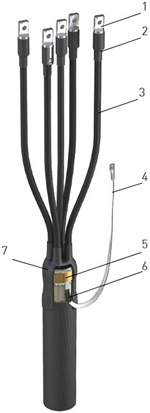

1 - наконечник болтовой.
2 - манжета герметизации наконечника.
3 - трубка жильная.
4 - провод заземления с наконечником.
5 - пружинка, терка.
6 - герметик узла заземления.
7 - перчатка термоусаживаемая. |
Технические характеристики
| Тип изделия |
муфта кабельная концевая |
| Сечение жил, кв.мм |
25 - 50 |
| Количество жил |
4 |
| Напряжение, кВ |
до 1 |
| Тип изоляции |
пластиковая |
| Установка |
внутренняя / наружная |
| Длина разделки, мм |
800 |
| Температура эксплуатации, °С |
-50... +50 |
| Климатическое исполнение и категория размещения |
УХЛ 1.5 |
| Наличие наконечников болтовых |
есть |
