Описание и характеристики
Розетка двухместная РС21-1-0-БС IEK Bolero (16 А, IP20), скрытой установки, с заземлением, серебро
Электроустановочные изделия IEK серии Bolero - олицетворение функциональности и изящного дизайна.
Элегантные силуэты изделий и высокое качество материалов делают серию Bolero безупречным выбором для классических и современных интерьеров квартир, загородных домов, офисных и коммерческих объектов.

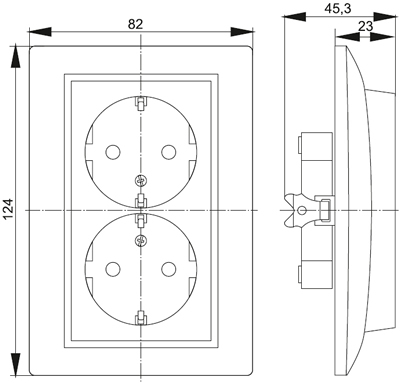

Размеры
Конструкция и материалы
 |
Корпус механизма из полиамида PA6 - ударопрочного пластика, не поддерживающего горение. |
 |
Контактная группа выполнена из латуни, которая обеспечивает высокую токопроводимость. |
 |
Распорные лапки утоплены в защитную конструкцию для обеспечения сохранности упаковки и для безопасной установки. |
 |
Подпружиненная конструкция токопроводящих элементов надежно фиксирует вилку и обеспечивает увеличенный срок службы. |
Технические характеристики
| Артикул | ERB21-K23-16 |
| Тип изделия | розетка силовая с заземляющими контактами, без защитных шторок |
| Конструктивное исполнение | в сборе (механизм, накладка, декоративная рамка) |
| Количество гнезд | 2 |
| Номинальное напряжение, В | АС 250 |
| Частота тока, Гц | 50 |
| Номинальный ток, А | 16 |
| Тип монтажа | скрытая установка |
| Способ крепления | в распор лапками и на шурупах |
| Cпособ подключения | винтовые зажимы |
| Максимальное сечение подключаемых проводников, кв.мм | 2,5 |
| Температура эксплуатации, °C | -25... +40 |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | У3 |
Подключение
Подготовленные к монтажу электрические провода присоединить не более двух под один винтовой зажим.
Схема подключения
Монтаж
- Для установки в монтажную коробку необходимо обеспечить минимальное расхождение распорных лапок путем выкручивания двух винтов, крепящих распорные лапки.
При этом старайтесь не выводить винты из зацепления с гайкой.
При закреплении розетки в коробке необходимо строго следить за тем, чтобы провода не попадали под распорные лапки.
Винты крепления лапок нужно завинчивать поочередно и равномерно.
- Механизм устанавливается в стандартную монтажную коробку диаметром 60 - 65 мм, глубиной 40 мм, закрепляется с помощью саморезов или двумя винтами до надежной фиксации распорными лапками.
- На механизм крепится декоративная рамка.
