Описание и характеристики

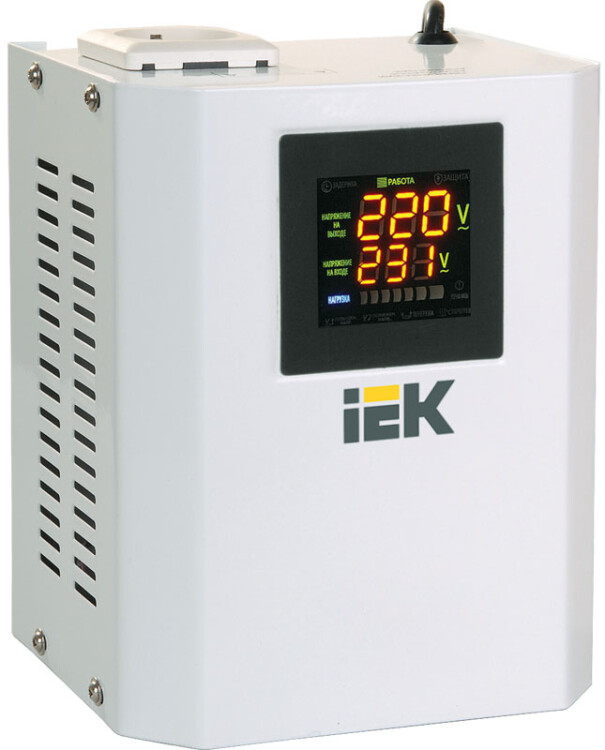

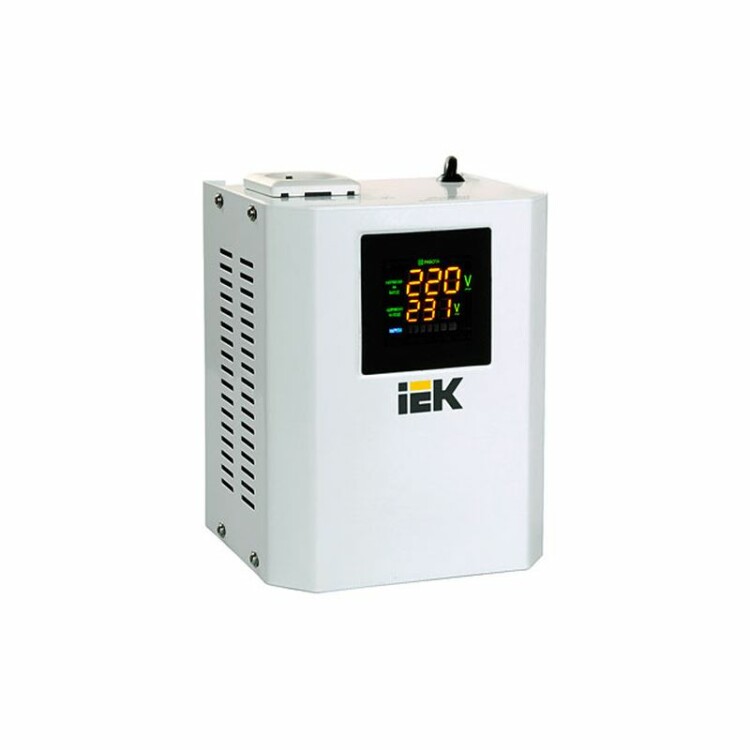

Стабилизатор напряжения настенный IEK IVS24-1-00500 Boiler (500 ВА, 220 В)
Стабилизаторы напряжения однофазные электронные IEK релейного типа серии Boiler предназначены для поддержания стабильного однофазного напряжения питания 220 В 50 Гц нагрузок бытового и промышленного назначения при отклонениях сетевого напряжения в широких пределах по значению и длительности.
Могут использоваться для работы в круглосуточном режиме для питания нагрузок с общей потребляемой мощностью не более 500 ВА.
Применяются для защиты газовых котлов от перепадов напряжения, замыканий и импульсов.
По требованиям безопасности стабилизаторы соответствуют ГОСТ Р 52161.1.
В части электромагнитной совместимости отвечают требованиям ГОСТ Р 51318.14.1, ГОСТ Р 51318.14.2, ГОСТ Р 51317.3.2, ГОСТ Р 51317.3.3.
Преимущества
- Точное соответствие номинальной мощности за счет использования мощных трансформаторов и силовых электронных ключей.
- Шесть степеней защиты: от перегрузки, от короткого замыкания, от перегрева, от опасного повышенного и пониженного напряжения, от импульсных перенапряжений.
- Высокий КПД.
- Высокая скорость реакции - менее 20 мс.
- Сохранение рабочего состояния при кратковременных перегрузках до 120%.
- Отсутствие искажения синусоиды.
- Современный дизайн.
Размеры и вес
| Высота корпуса, мм | 205 |
| Ширина корпуса, мм | 158 |
| Глубина корпуса, мм | 125 |
| Длина сетевого шнура, м | 1,2 |
| Вес изделия, кг | 2,6 |
Устройство прибора
Стабилизатор относится к типу автотрансформаторных стабилизаторов с электронным управлением, обеспечивающих регулирование выходного напряжения с высокой точностью его поддержания.
Регулирование обеспечивается переключением отводов обмотки линейного автотрансформатора электромагнитными силовыми реле, управление которыми производит электронный модуль управления стабилизатора.
Стабилизатор представляет собой блок, состоящий из совокупности следующих узлов:
- корпус;
- однополюсный клавишный выключатель;
- кнопка нажимная с фиксацией установки задержки времени включения выходного напряжения - стандартной или увеличенной;
- датчик температуры обмотки автотрансформатора;
- термопредохранитель;
- реле переключения отводов обмотки автотрансформатора;
- выходное реле подачи выходного напряжения на нагрузку;
- автотрансформатор;
- электронный модуль управления;
- дисплей контроля работы стабилизатора.

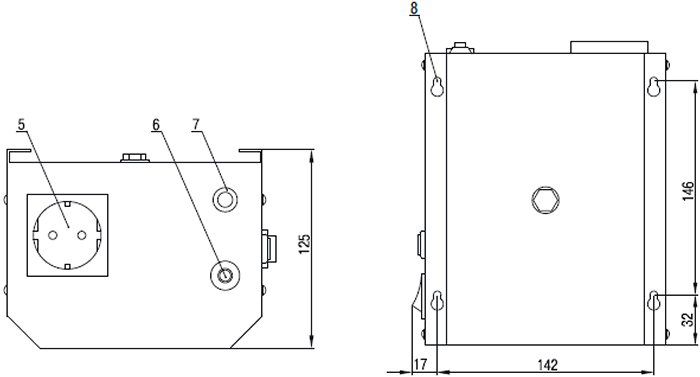

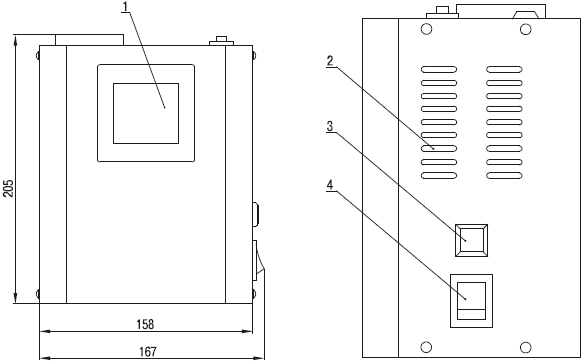

Внешний вид панелей стабилизатора:
1 - дисплей.
2 - вентиляционные отверстия.
3 - кнопка установки задержки времени включения выходного напряжения.
4 - клавишный выключатель "Сеть".
5 - розетка для подключения нагрузки.
6 - термопредохранитель с кнопкой ручного восстановления после срабатывания.
7 - ввод сетевого шнура.
8 - отверстия для монтажа стабилизатора на стену.
Принцип работы
- После включения стабилизатора электронный модуль управления анализирует величину входного и выходного напряжения, тока нагрузки и подает команды на соответствующие реле для переключения отводов обмотки автотрансформатора.
- При понижении входного напряжения происходит переключение отводов обмотки автотрансформатора в сторону увеличения выходного напряжения.
При повышении входного напряжения происходит переключение отводов обмотки автотрансформатора в сторону уменьшения выходного напряжения.
В результате этих действий происходит стабилизация выходного напряжения до 220 В.
- По истечении заданной (стандартной или увеличенной) выдержки времени замыкаются контакты выходного реле и подается напряжение на нагрузку.
Технические характеристики
| Тип изделия | стабилизатор напряжения релейный |
| Исполнение | настенный |
| Тип стабилизации | электронный |
| Количество фаз | 1 |
| Диапазон рабочего входного напряжения Uвх, В | 110 - 270 |
| Выходное напряжение Uвых, В | 220 |
| Выходная мощность Рном при выходном напряжении 220 В, ВА | 500 |
| Максимальный входной ток Iвх, А | 2,3 |
| Предохранитель In | 6 А |
| Точность поддержания выходного напряжения в рабочем диапазоне входного напряжения, % | 6 (в диапазоне 150 - 260 В) / 10 (в диапазонах 110 - 150 В, 260 - 270 В) |
| Напряжение срабатывания защиты от повышенного выходного напряжения Uмакс, В | 243 ±4 |
| Напряжение срабатывания защиты от пониженного выходного напряжения Uмин, В | 188 ±4 |
| Срабатывание термозащиты при повышении температуры трансформатора, °C | +120 ±5 |
| Задержка включения выходного напряжения, сек. | 5 (стандартная) / 255 (длительная) |
| Эффективность (КПД), % | ≥95 |
| Время реакции, мс. | <20 |
| Прочность изоляции, В | 1500 |
| Сопротивление изоляции, МОм | ≥2 |
| Охлаждение | естественное |
| Диапазон рабочих температур, °C | 0... +40 |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Срок службы, лет | 5 |
| В комплекте | 2 запасных предохранителя, кронштейны для крепления на стену |
