Описание и характеристики
Механизм блокировки БМ03-009A-032A DEKraft 24117DEK для контакторов КМ-103 9 - 32 А
Механизм блокировки БМ-03 DEKraft предназначен для исключения одновременного включения контакторов КМ-103 на общей платформе в реверсивных схемах и схемах автоматического включения резерва (АВР).
Является механическим устройством без собственного потребления электроэнергии.
При монтаже крепится между двумя контакторами.
Блокировка для контакторов КМ-103 на токи 9 - 95 А сочетает в себе не только механическую, но и электрическую блокировку (2 нормально закрытых контакта).
Размеры

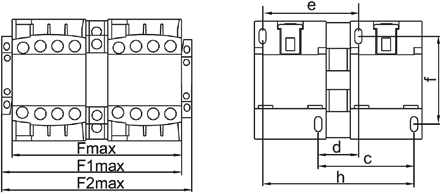

Габаритные и установочные размеры механической блокировки БМ-03 в сборе с контакторами КМ-103 9 - 32 А:
| Размеры, мм | |||
|---|---|---|---|
| F (без приставок ПК03-01) |
F1 (с одной ПК03-01) |
F2 (с двумя ПК03-01) |
c |
| 108 | 119 | 131 | 60 |
| d | h | e | f |
| 25 | 95 | 60 | 50/60 |
