Описание и характеристики

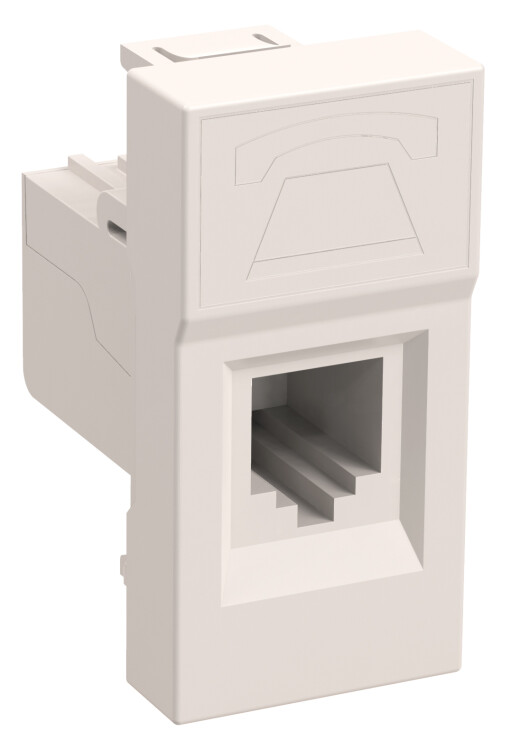

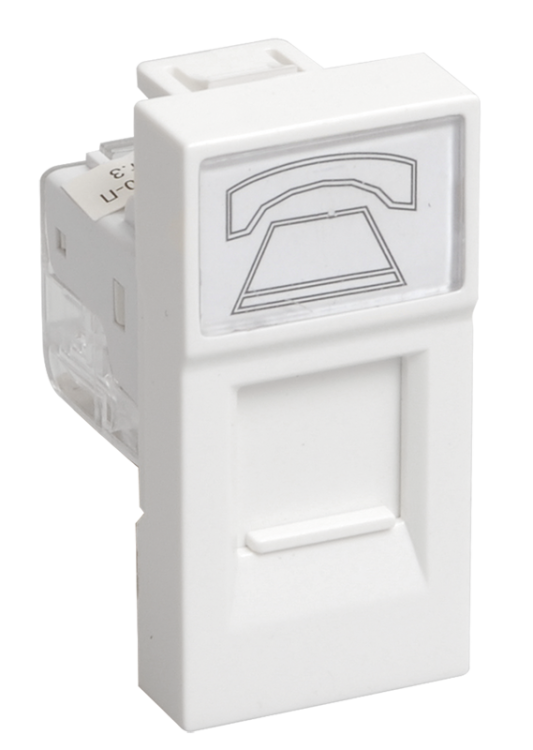

Розетка телефонная RJ11 РКФ-10-00-П IEK CKK-40D-RT1-K01 (кат. 3, 1 модуль), для кабель-канала "Праймер", белый
Розетка информационная RJ11 универсальной модульной системы 45 х 45 предназначена для подключения устройств абонентской телефонной техники, устанавливаемых в жилых, общественных и промышленных помещениях, к линиям телефонной сети.
Монтируется в кабель-каналы "Праймер", в коробки универсальные типа КМКУ, либо устанавливается скрытым способом в стену.
Преимущества
- Электробезопасность.
- Удобный быстрый монтаж.
- Надежное крепление в монтажных аксессуарах кабель-канала "Праймер".
- Легкий демонтаж.

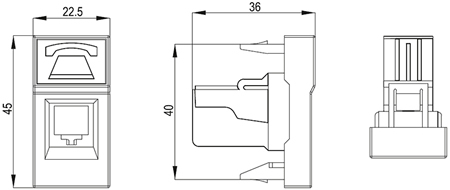

Размеры
Материалы и цвета
| Цвет лицевой панели | Белый |
| Материал корпуса | ABS пластик |
| Материал контактов | бронза с позолотой |
Технические характеристики
| Тип изделия | розетка информационная |
| Количество постов | 1 |
| Число контактов | 4 |
| Количество модулей | 1 |
| Тип разъема | RJ11 / 6P4C |
| Напряжение, В | 150 |
| Номинальный ток, А | 1,0 |
| Рабочая частота, МГц | 16 |
| Категория | 3 |
| Температура эксплуатации, °С | -15... +35 |
| Срок службы, лет | 10 |
Монтаж
- Установка в кабель-канал "Праймер".
Монтаж розетки производится с помощью пластикового суппорта для кабель-каналов (суппорт приобретается отдельно).
Суппорт является универсальным для кабель-каналов серии "Праймер" типоразмеров 80 х 40 мм, 100 х 40 мм, 100 х 60 мм.
При этом суппорт устанавливается горизонтально в типоразмер кабель-каналов 80 х 40 мм и вертикально в типоразмер кабель-каналов 100 х 40 мм, 100 х 60 мм.
Суппорт с розеткой устанавливается на направляющие короба кабель-канала, удерживающие крышку.
Поверх смонтированной розетки устанавливается декоративная рамка (приобретается отдельно).
Для розетки на один модуль дополнительно устанавливается заглушка (приобретается отдельно).

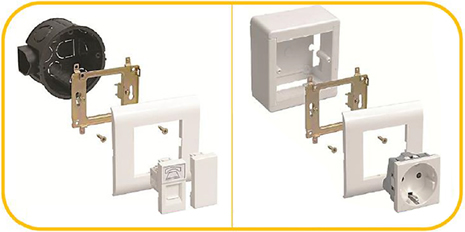

- Монтаж розетки в коробку универсальную типа КМКУ или на стену.
Для монтажа розетки в коробку КМКУ или на стену используется металлический суппорт (приобретается отдельно).
Розетка устанавливается на металлический суппорт, после чего суппорт фиксируется в коробке КМКУ с помощью двух винтов, в отверстии стены - с помощью боковых распорных лапок.
Поверх смонтированной розетки устанавливается декоративная рамка (приобретается отдельно).
Для розетки на один модуль дополнительно устанавливается заглушка (приобретается отдельно).
Схема подключения
