Описание и характеристики

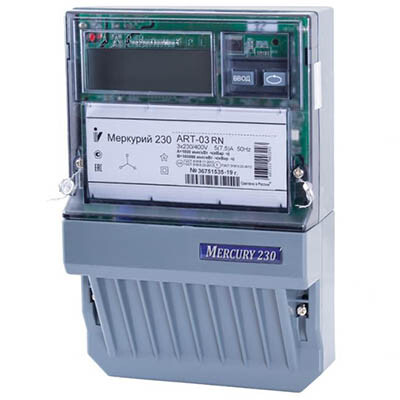

Счетчик электрической энергии трехфазный статический "Меркурий" 230 ART-03 СLN (4 тарифа, активная / реактивная, 5 - 7,5 А, 380 В)
Cчетчик "Меркурий" 230 АRT-03 СLN предназначен для однонаправленного многотарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в трехфазных трех- или четырехпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и передачей информации в центры сбора данных систем АСКуЭ.
Счетчик устанавливается внутри закрытых помещений и может быть использован в местах, имеющих дополнительную защиту от влияния окружающей среды (в помещении, в шкафу, в щитке).
 |
 |
 |

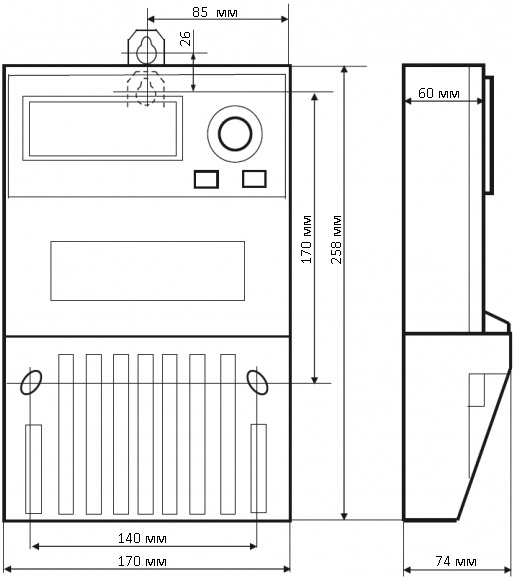

Размеры
Функциональные возможности
- Измерение, учет, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и суммы по всем тарифам за следующие периоды времени:
- энергия всего от сброса показаний;
- энергия на начало текущих и предыдущих суток;
- энергия на начало текущего и 11 предыдущих месяцев;
- энергия на начало текущего и предыдущего года;
- расход за текущие и предыдущие сутки;
- расход за текущий и 11 предыдущих месяцев.
- Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток.
- Каждый месяц года программируется на индивидуальное тарифное расписание.
Минимальный интервал действия тарифа в пределах суток: 1 минута.
Функция пофазного многотарифного учета.
- Учет технических потерь в линиях электропередач и силовых трансформаторах.
- Измерение параметров электрической сети:
- мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
- действующие значения фазных токов и напряжений;
- значения углов между фазными напряжениями;
- частота сети;
- коэффициенты мощности по каждой фазе и по сумме фаз.
- Профиль мощности и профиль мощности технических потерь с произвольным временем усреднения от 1 до 45 минут.
Глубина хранения 85 суток для времени усреднения 30 минут. - Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием.
- Ведение журналов событий, включая события показателей качества электроэнергии.
- Возможность подключения резервного питания.
- Наличие многофункциональных импульсных выходов, в том числе с функцией управления нагрузкой.
- Автоматическая самодиагностика с индикацией ошибок.
- Энергонезависимая электронная пломба.
- Запись несанкционированных воздействий в нестираемые журналы событий.
Технические характеристики
| Тип изделия | счетчик электрической энергии трехфазный |
| Класс точности | 0,5S / 1 |
| Количество тарифов | 4 |
| Номинальное напряжение, В | 3 х 230 / 400 |
| Номинальный (базовый) ток, А | 5 |
| Максимальный ток, А | 7,5 |
| Активная / полная потребляемая мощность в каждой цепи напряжения счетчика при номинальном напряжении, Вт/В*А | 2 / 10 |
| Полная мощность, потребляемая каждой цепью тока, не более, В*А | 0,1 |
| Интерфейсы, реле | CAN, PLC-I |
| Диапазон питающих напряжений входа резервного питания и питания интерфейсов, В | 5,5 - 12 |
| Средний ток потребления от источника внешнего питания интерфейса CAN, мА | 30 |
| Средний ток потребления от источника резервного питания, мА | 150 |
| Сохранность данных при перерывах питания, не менее, лет | 10 |
| Межповерочный интервал, лет | 10 |
| Наработка на отказ, не менее, часов | 150000 |
| Диапазон рабочих температур, °С | -40... +55 |
| Вес изделия, кг | 1,5 |
Расшифровка условных обозначений
Меркурий 230 ART-03 СLN:
| Меркурий |
|
| 230 |
|
| A |
|
| R |
|
| T |
|
| 03 |
|
| C |
|
| L |
|
| N |
|
