Описание и характеристики

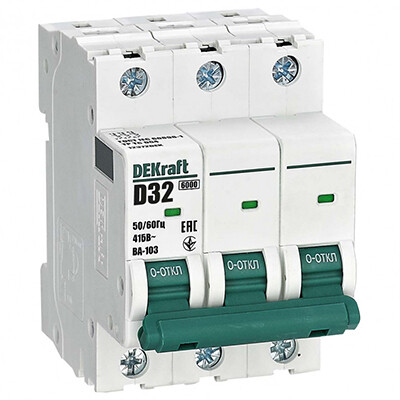

Автоматический выключатель ВА103-3P-032A-D DEKraft (32 А, характеристика срабатывания D, 6 кА)
Автоматические выключатели предназначены для защиты электрических цепей от перегрузок и токов короткого замыкания.
Перегрузки и короткие замыкания - самые распространенные причины пожаров.
Перегрузка возникает при включении в цепь слишком большого количества электроприборов, что может вызвать оплавление проводки и неисправность подключенных приборов.
Короткое замыкание (КЗ), как правило, происходит при повреждении изоляции и других неисправностях проводки.
Автоматические выключатели с отключающей способностью 6 кА применяются во вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), осветительных и силовых установках общественных, административных, производственных, промышленных зданий.
Согласно ГОСТ Р 51778 п. 6.6.6 отключающая способность защитных аппаратов, устанавливаемых на вводах щитков, должна быть не менее 6 кА на номинальные токи до 63 А.
Автоматические выключатели серии ВА-103 New представлены модификациями с кривыми отключения B, C и D.
Характеристика срабатывания (кривая отключения) автоматического выключателя отражает порог срабатывания при защите от короткого замыкания.
Автоматы с кривой отключения D устанавливаются в случае, если ток в цепи в 10 - 14 раз больше номинального (т.е. автомат на 16 А отключит цепь при токе 160 - 224 А).
Применяются для защиты цепей, в которые включены двигатели, трансформаторы и пр.
Размеры
Технические характеристики
| Артикул | 12372DEK |
| Тип изделия | выключатель автоматический |
| Число полюсов | 3P |
| Модульная ширина (шаг 18 мм) | 3 |
| Номинальное рабочее напряжение Ue, В | 415 |
| Номинальная частота сети переменного тока, Гц | 50 / 60 |
| Номинальный ток In, А | 32 |
| Номинальная отключающая способность Icn, А | 6000 |
| Рабочая отключающая способность Ics, А | 6000 |
| Кривая отключения (диапазон токов мгновенного расцепления) | D |
| Номинальное напряжение изоляции Ui, В | 500 |
| Номинальное выдерживаемое импульсное напряжение Uimp, кВ | 4 |
| Механическая износостойкость, не менее, циклов В-О | 25000 |
| Коммутационная износостойкость, не менее, циклов В-О | 6000 |
| Максимальное сечение подключаемого провода, кв.мм | 25 |
| Рекомендованное усилие затяжки клеммных зажимов, Н*м | 2,5 |
| Диапазон рабочих температур, °C | -40... +60 |
| Степень защиты от пыли и влаги | IP20 (открытый аппарат) / IP40 (в корпусе) |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Стандарты | ГОСТ IEC 60898-1 |

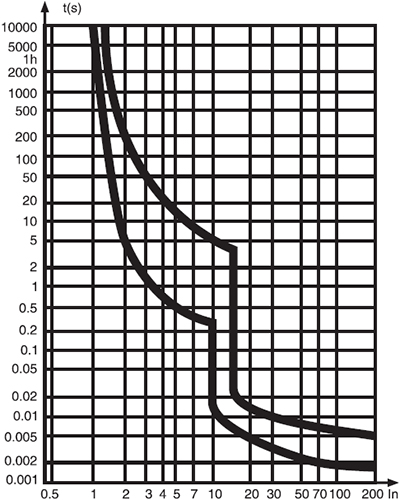

Времятоковая характеристика D
|
Схема электрическая
|
