Описание и характеристики

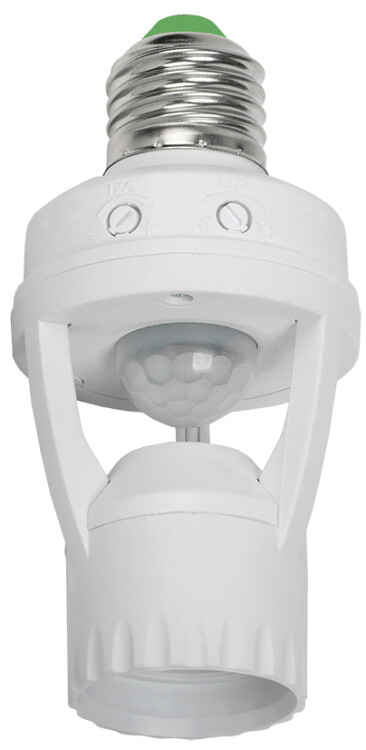

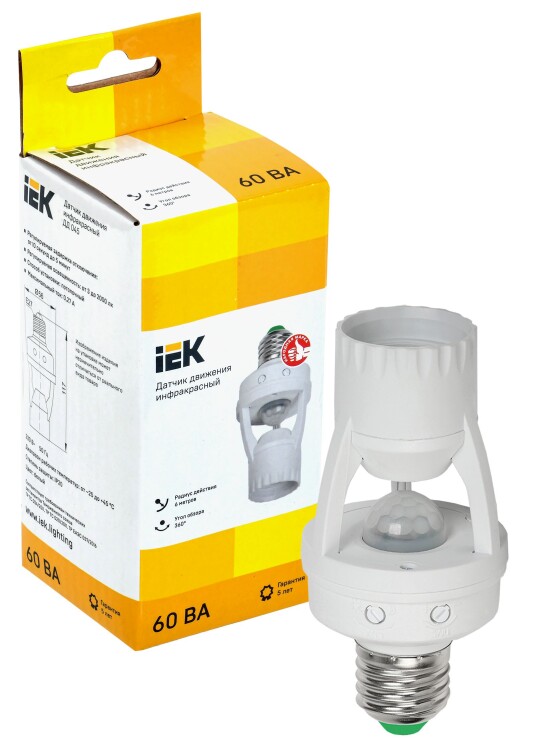

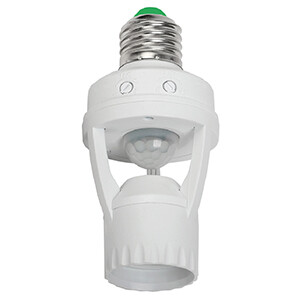

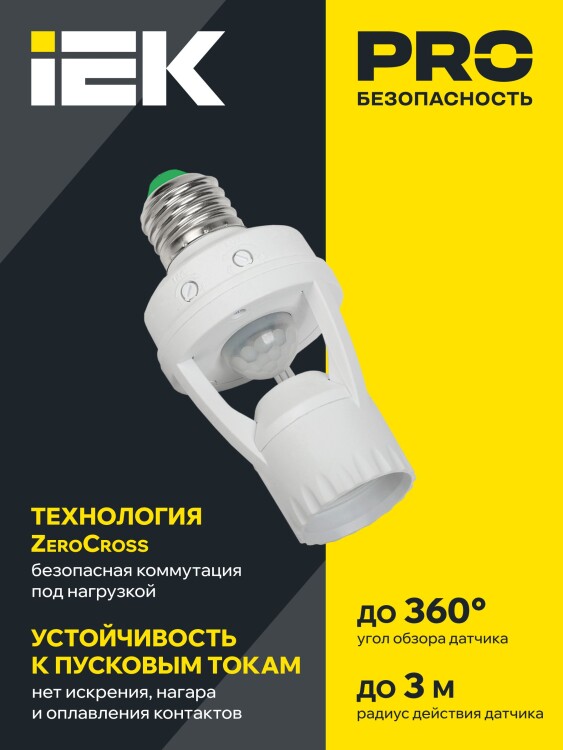

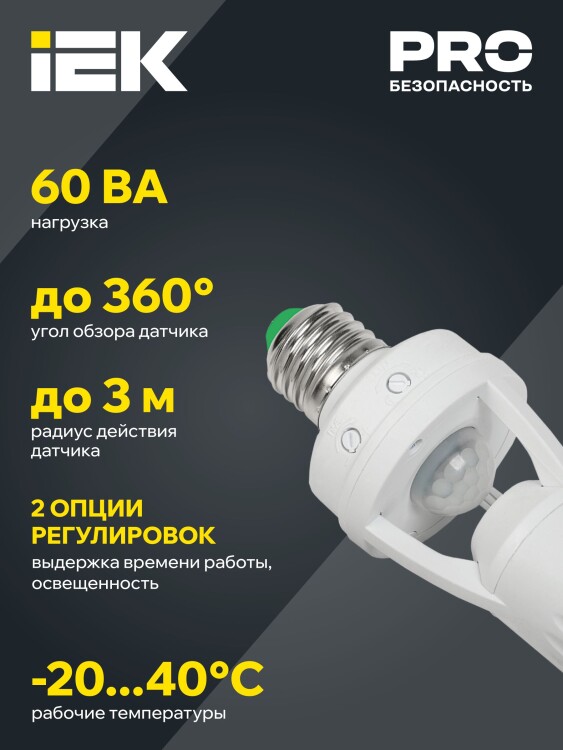

Датчик движения ДД-045 IEK LDD10-045-60-001 (60 Вт, 6 м, 360°, IP20) в патрон, белый
Инфракрасный датчик движения ДД-045 предназначен для автоматического включения и выключения нагрузки в заданном интервале времени в зависимости от наличия движущихся объектов в зоне обнаружения датчика и уровня освещенности, с возможностью настройки времени отключения и уровня освещенности.
Соответствует ГОСТ Р 51324.2.1-99.

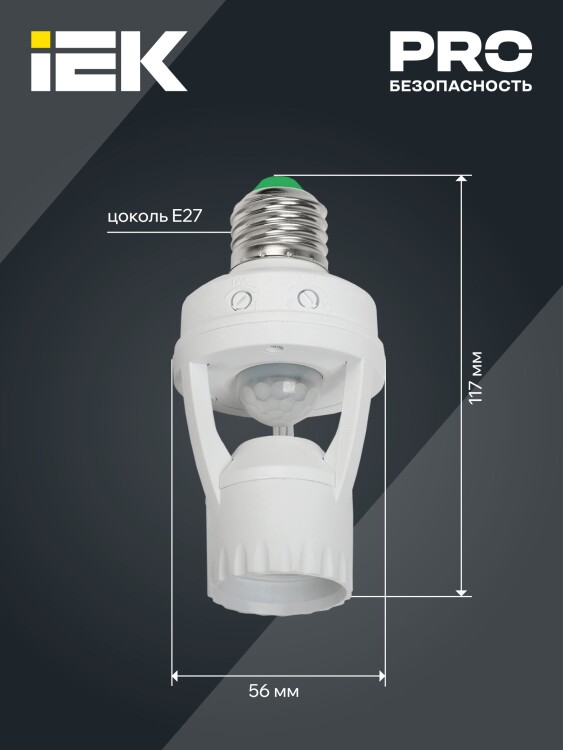

Размеры
Материалы и цвета
| Цвет корпуса | Белый |
| Материал корпуса | поликарбонат (не поддерживает горение) |
Технические характеристики
| Тип изделия | датчик движения инфракрасный |
| Элемент, коммутирующий нагрузку | симистор |
| Номинальное напряжение, В | АС 230 |
| Частота тока, Гц | 50 |
| Потребляемая мощность во включенном состоянии, Вт | 0,45 |
| Максимальная мощность нагрузки для ламп накаливания, Вт | 60 |
| Встроенные регуляторы | регулятор выдержки времени, регулятор уровня освещенности |
| Скорость обнаружения движения, м/с | 0,6 - 1,5 |
| Минимальное время выдержки | 10 ±3 секунд |
| Максимальное время выдержки | 5 ±2 минут |
| Порог срабатывания в зависимости от уровня освещенности, лк | 3 - 2000 |
| Максимальная дальность обнаружения объекта, м | 6 |
| Оптимальная высота установки, м | 2,0 - 3,5 |
| Угол обнаружения по горизонтали, градусов | 360 |
| Угол обнаружения по вертикали, градусов | 120 |
| Диапазон рабочих температур, °C | -25... +45 |
| Степень защиты от пыли и влаги | IP20 (ГОСТ 14254) |
| Климатическое исполнение и категория размещения | У3 |
| Класс защиты от поражения электрическим током | II |
| Сечение подключаемых проводников, кв.мм | 0,75 - 1,5 |
| Способ монтажа | потолочный (в патрон) |
| Срок службы изделия, лет | 7 |

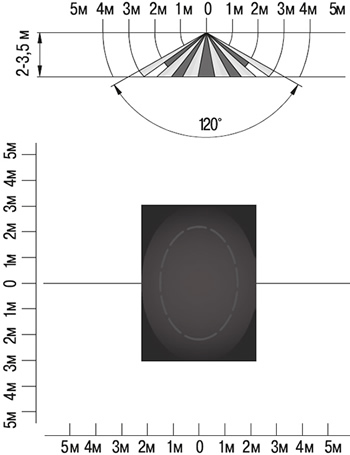

Диаграмма направленности датчика
Диаграмма направленности датчика в горизонтальной и вертикальной плоскости при температуре от 0 до +25 °C.
Штриховой линией показана диаграмма направленности при температуре от +25 до +40 °C.
Монтаж

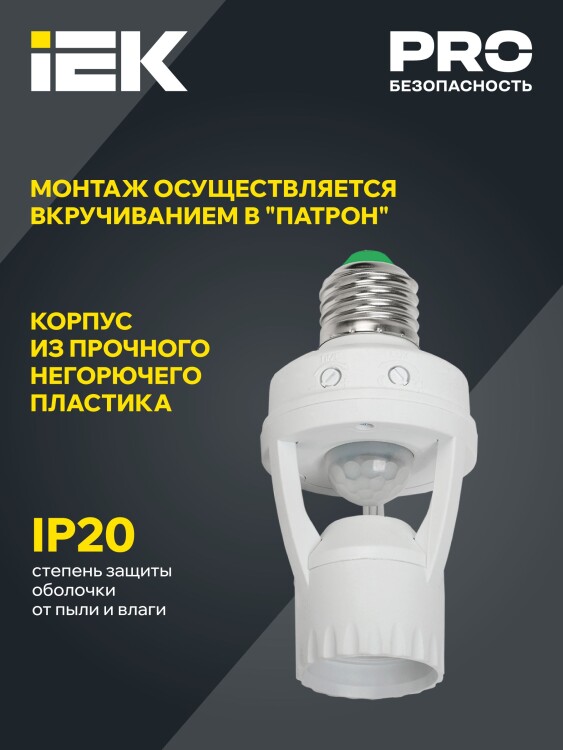

Монтаж датчика ДД-045 осуществляется непосредственно в патрон Е27 вместо лампы.
При выборе места установки необходимо учитывать следующие факторы.
- Наибольшую чувствительность датчик движения имеет, когда движущийся объект перемещается перпендикулярно лучам зоны обнаружения.
- Факторы, которые могут вызвать ошибочное срабатывание датчика: отопительные системы, кондиционеры, близко расположенные приборы с вращающимися лопастями, проезжающие автомобили (тепло от двигателей), деревья и кустарники в ветреную погоду, электромагнитные помехи от грозы или статические предгрозовые разряды.
