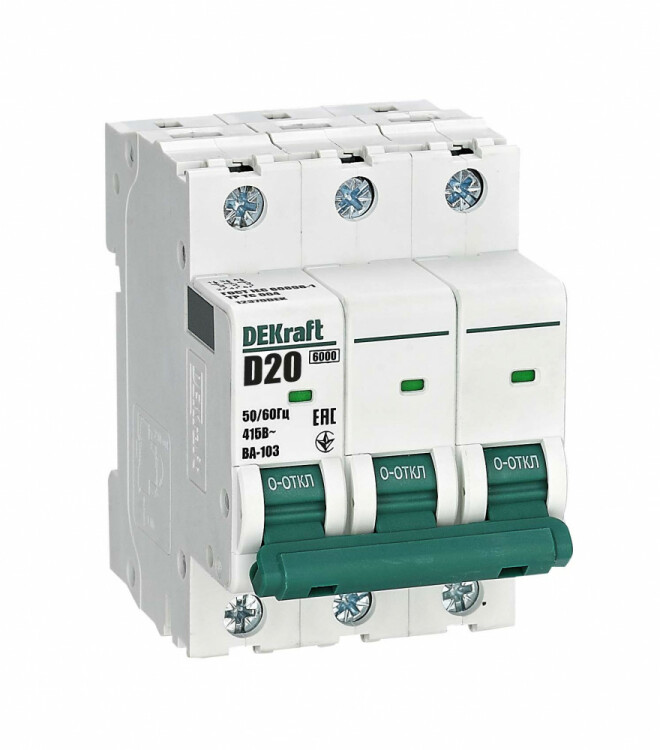

Автомат 3Р 20А D 6кА ВА-103 DEKraft ,

Автоматический выключатель ВА103-3P-020A-D DEKraft (20 А, характеристика срабатывания D, 6 кА)

Автоматические выключатели предназначены для защиты электрических цепей от перегрузок и токов короткого замыкания.

Перегрузки и короткие замыкания - самые распространенные причины пожаров.
Перегрузка возникает при включении в цепь слишком большого количества электроприборов, что может вызвать оплавление проводки и неисправность подключенных приборов.
Короткое замыкание (КЗ), как правило, происходит при повреждении изоляции и других неисправностях проводки.

Автоматические выключатели с отключающей способностью 6 кА применяются во вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), осветительных и силовых установках общественных, административных, производственных, промышленных зданий.
Согласно ГОСТ Р 51778 п. 6.6.6 отключающая способность защитных аппаратов, устанавливаемых на вводах щитков, должна быть не менее 6 кА на номинальные токи до 63 А.

Автоматические выключатели серии ВА-103 New представлены модификациями с кривыми отключения B, C и D.
Характеристика срабатывания (кривая отключения) автоматического выключателя отражает порог срабатывания при защите от короткого замыкания.

Автоматы с кривой отключения D устанавливаются в случае, если ток в цепи в 10 - 14 раз больше номинального (т.е. автомат на 16 А отключит цепь при токе 160 - 224 А).
Применяются для защиты цепей, в которые включены двигатели, трансформаторы и пр.

Размеры

Технические характеристики

Структура условного обозначения
