Описание и характеристики

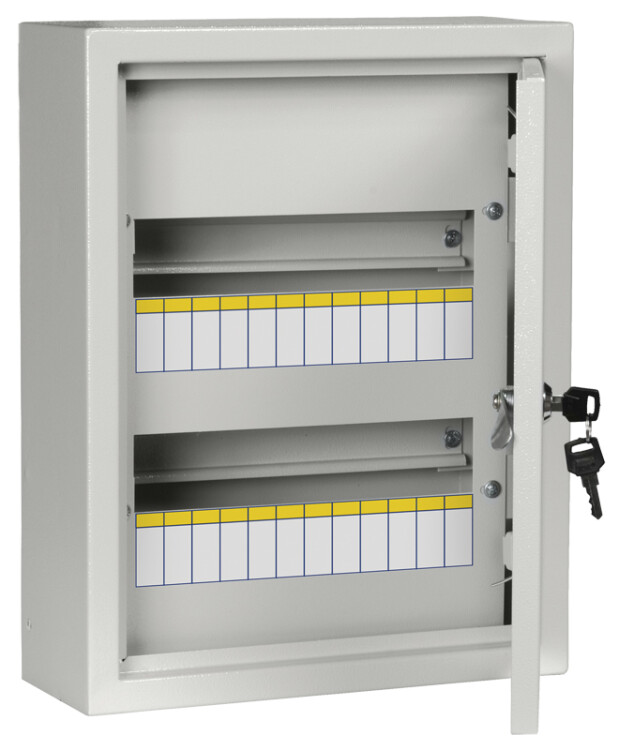

Корпус ЩРн-24з-1 36 IP31 IEK
Корпус металлический ЩРн-24з-1 36 IP31 IEK предназначен для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также для защиты сетей напряжением 230 / 400 В от токов перегрузки и короткого замыкания.
Преимущества
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Единый секрет замка.
- Высокая технологичность и простота сборки.
- Высокий уровень электробезопасности.
- Сертификат соответствия.

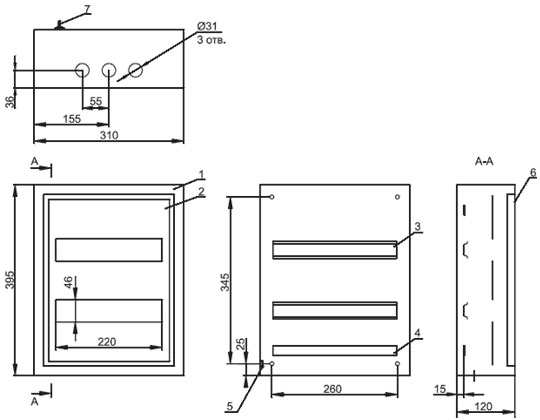

Размеры
1 - корпус щита.
2 - панель оперативная.
3 - DIN-рейка.
4 - рейка шин N и PE.
5 - гайка заземления.
6 - дверь.
7 - замок.
Особенности конструкции
- Оцинкованная рейка для крепления шин N и PE.
- Защитная оперативная панель, исключающая поражение током в ходе эксплуатации готового изделия.
Технические характеристики
| Артикул | MKM14-N-24-31-Z |
| Количество модулей | 24 |
| Вид установки | навесной |
| Номинальный ток, А | до 100 |
| Количество вводов | 3 отверстия d 31 мм (снизу) |
| Толщина металла, мм | 0,8 - 1,0 |
| Тип покрытия | порошковое, шагрень |
| Угол открытия двери, градусов | 105 |
| Тип применяемых аппаратов | модульные |
| Степень защиты от пыли и влаги | IP31 |
| Климатическое исполнение | УХЛ3 |
| Вес, кг | 4,3 |
Комплектация
- Корпус.
- Знаки электробезопасности.
- Маркировочная таблица.
Расшифровка условных обозначений
- Щ - щит.
- Р - распределительный.
- н - навесного исполнения.
- 24 - максимальное количество модулей.
- З - с замком.
- 1 - оцинкованная рейка для крепления шин N и PE.
- 3 - тип покрытия ЭПК/шагрень.
- 6 - цвет краски RAL 7035.
- IP31 - степень защиты по ГОСТ 14254.
